数字电压表概述
来源:dzsc发布时间:2019-09-1568浏览
询问 AIDVM是将模拟电压变换为数字显示的测量仪器，这就要求将模拟量变成数字量。这实质上是个量化过程，即将连续的无穷多个模拟量用有限个数字表示的过程，完成这种变换的核心部件是A／D转换器，最后用电子计数器计数显示，困此，DVM的基本组成是A／D转换器和电子计数器。
DVM最基本功能是测直流电压，考虑到仪器的多功能化，可将其他物理量，如电阻、电容、交流电压、电流等，都变成直流电压，因此，还应有一个测量功能选择变换器，它包含在输入电路中。DVM对直流电压直接测量时的测量精度最高，其他物理量在变换成直流电压时，受功能选择变换器精度的限制，测量精度有所下降。
图所示为DVM的基本组成框图，需指出的是，图中将DVM分成模拟和数字两大部分，从框图上看，A／D转换器包含在模拟部分，这样划分并不严格，因为A／D转换器本身具有数字电路的性质，特别是大规模集成化A／D转换器是模拟与数字两系统相互结合的，就连逻辑控制也集成在其中。

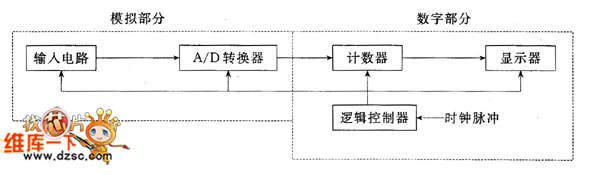

图 DVM的基本组成框图
