三相功率的测量方法

电源和负载的连接方式的不同分为三相三线制和三相四线制两种系统，而每一种系统在运行时又有不同的情况。根据三相电路的特点，有如下三种测量方法。

　　①一表法。即利用单相功率表直接测量三相三线制Y形对称电路中任意一相的功率，然后乘以3，即可得出三相所消耗的功率，如图1（a）所示

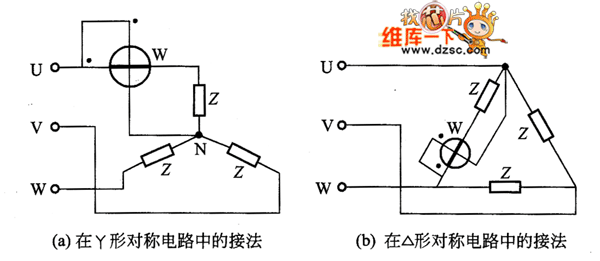

　　图1  一表法测量对称三相电路的有功功率

　　对于三相三线完全对称电路来说，则可按图1（b）接线方式测量；但如果被测电路的中点不便于接线，或负载不能断开，则应按图2所示的线路进行测量。图中，电压支路的非发电机端所接的是人工中点，即由两个与电压支路阻抗值相同的阻抗接成丫形，作为人工中点。

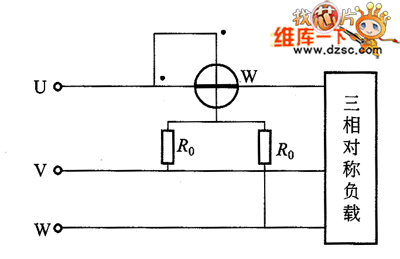

　　图2 应用人工中点的一表法线路

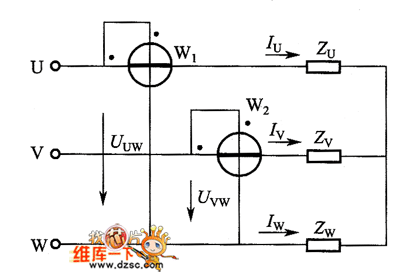

　　图3 两表法测量三相三线制电路功率的线路

　　②两表法。在三相三线制电路中，不论其电路是否对称，都可以用图3所示的两表法来测量它的功率（也可以测量电能）。其三相总功率P为两个功率表读数Pt和P2的代数和，即

 P=P1+P2

　　应用两表法时，应注意两点。第一，接线时应使两个功率表的电流线圈串联接人电路任意两线，使其通过的电流为三相电路的线电流，两只功率表的电压支路的发电机端必须接至电流线圈所在线，而另一端则必须接至没有接电流线圈的第三线。第二，读数时必须把符号考虑在内，当负载的功率因数大于0.5时，两功率表读数之和即是三相总功率；当负载的功率因数小于0.5时，将有一只功率表的指针反转，此时应将该表电流线圈的两个端钮反接，使指针正向偏转，该表的读数应为负，三相总功率即是两表读数之差。

　　③三表法。在三相四线制电路中，不论其对称与否，都可以利用三只功率表测量出每一相的功率，然后将三个读数相加即为三相总功率，三表法测量三相四线制电路有功功率的接线如图4所示。

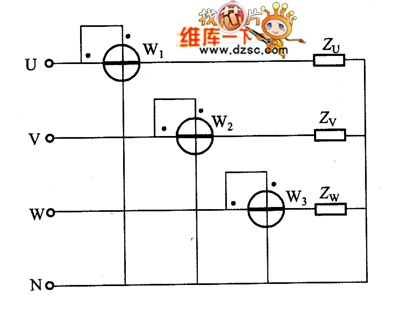

　　图4 三表法测量三相四线制电路有功功率的接线
