　　电磁流量计安装规范

　　电磁流量计的安装方向没有特别严格的要求，一般水平，垂直或者倾斜均可，不受限制。但必须提醒的是，为了保证管道内是充满被测介质，也就是“满管”状态，建议最好是垂直安装，流向自下而上，尤其是对于液固两相的流体，必须垂直安装。若现场只允许水平安装，则必须保证两电极在同一水平面，电极的轴线必须近似于水平方向，因为处于底部的电极极易被沉积物覆盖，顶部电极易被液体中偶尔存在的气泡擦过，遮住电极表面，使输出的信号有波动。下面列举电磁流量计在安装方面需要注意的事项

　　1、流量计的上游至少要有5DN的直管段，下游至少要有至少3DN的直管段，为了方便安装和拆卸，可在流量计出厂时加装管道伸缩节；

　　2、流体的流动方向和流量计壳体上的箭头标注方向一致；

　　3、管道内如有负压，会损坏流量计的内部衬里材料，需要特别注意，防止产生负压。例如液体温度高于室温，关闭传感器上下游截止阀停止运行后，流体冷却收缩会形成负压，应在传感器附近装有负压防止阀；

　　4、流量计应尽可能远离泵，阀门等设备，避免其对测量的干扰；

　　5、流量计应尽可能远离射频，强磁场，强震动等干扰源；

　　6、若测量管道有震动，在流量计的两边应有固定的支座；

　　7、测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；同时测量混合相流体时，混合点与流量计之间的距离最少要有30DN的直管段；

　　8、为方便今后流量计的清洗和维护，应安装旁通管道，并保证流量计前5DN后3DN的直管段；

　　9、安装电磁流量计时，应注意均匀拧紧两个法兰，否则容易压坏衬里材料，最好是用力矩扳手；

　　10、传感器必须单独接地，一般情况下接地电阻应在100欧以下，对于防爆产品和防雷击要求的安装情况，接地电阻应小于10欧。原则上，分体式流量计的接地应在传感器一侧，转换器接地应在同一接地点；

　　11、分体式电磁流量计转换器一般安装在传感器附近或者配电室，需要注意的是，传感器与转换器连接是，为了避免干扰信号，信号电缆必须单独穿在接地保护金属管内，不能把信号和电源电缆混穿在同一金属管内。

　　电磁流量计安装对直管段的要求

　　选择正确的安装点和安装方法是使用好电磁流量计的关键，若安装失误，不但会影响测量精度，还会影响流量计的使用寿命，甚至会损坏流量计。2. 1直管段要求

　　为保证电磁流量计的测量精度，仪表所在的上下游直管段内壁应清洁，无明显凹痕、积垢和起皮等现象。电磁流量计安装位置上下游直管段- -般遵循前十后五原则，要求前直管段不小于10 D，后直管段不小于5 D;若在上游管段处有其他化学物质注入的情况下，极易导致电导率的不均匀性，流量计应尽量远离主入口至少20 D处（如图 1）;若电磁流量计上下游采用异径管时，异径管中心锥角a应小于15° （如图2）。

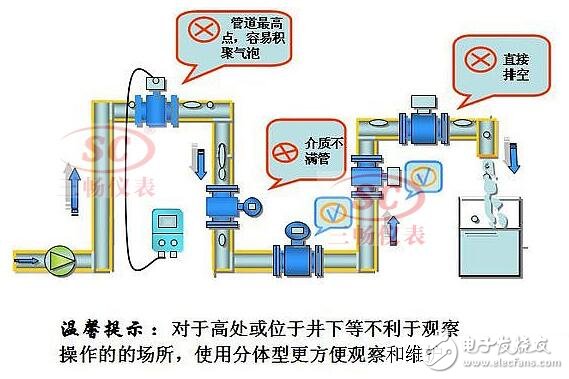

　　为了确保电磁流量计的测量准确，必须正确地选择安装位置（如下图所示：）

　　电磁流量计对直管段的要求：

　　电磁流量计必须水平安装在管道上（管道倾斜在5以内），安装时流量计轴威力巴流量计线应 与管道轴线同心，流向要一一致。

　　电磁流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。电磁流量计对配管的要求：

　　流量计安装点的上下游配管的内径与流量计内径相同。电磁流量计对旁通管的要求：

　　为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。

　　电磁流量计对外部环境的要求：

　　流量计最好安装在室内，必须要安装在室外时，热工宝典-定要采用防晒、防雨。防霄措施，以免影响使用寿命。
