万用表如何测量电容_万用表测试电容的方法

1、用电容档直接测量

某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。000p档，宜于测量小于2000pF的电容;20n档，宜于测量2000pF至20nF之间的电容;200n档，宜于测量20nF至200nF之间的电容;2μ档，宜于测量200nF至2μF之间的电容;20μ档，宜于测量2μF至20μF之间的电容。

经验证明，有些型号的数字万用表（例如DT890B+）在测量50pF以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值。此时可采用串联法测量小值电容。方法是：先找一只220pF左右的电容，用数字万用表测出其实际容量C1，然后把待测小电容与之并联测出其总容量C2，则两者之差（C1-C2）即是待测小电容的容量。用此法测量1～20pF的小容量电容很准确。

2、用电阻档测量

实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值。此方法适用于测量0.1μF～几千微法的大容量电容器。

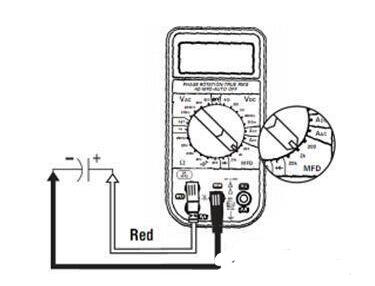

将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。若始终显示“000”，说明电容器内部短路;若始终显示溢出，则可能时电容器内部极间开路，也可能时所选择的电阻档不合适。检查电解电容器时需要注意，红表笔（带正电）接电容器正极，黑表笔接电容器负极。

3、用电压档测量

用电压档测量，其实也是一种间接的测量法，这种测量法是最为精确的一种测量方法。将万用电表拨至直流电流档，红黑表笔接入电容，给电容充电之后利用公式计算出电容。万用电表测量电容方法有很多，测量原理是利用电容充电过程中，随着充入的电量增加，当电流通过时，万用电表上面就用示数的变化，从而测出电容的大小。万用电表是精密的仪器，但在使用时也要注意一些事项，比如，红黑表笔的对接不能出错，电力电压档不能错位以免对仪器的损伤。

1、判断极性，先把万用表调到100或1K欧姆档，假定一极为正极，让黑表笔与它连接，红表笔与另一极连接，记下阻值，然后把电容放电，即让两极接触，然后换表笔测电阻，阻值大的一次黑表笔连接的就是电容的正极。

2、把万用表调到欧姆档适当档位，档位选择的原则是：1μF的电容用20K档，1－100μF电容用2K档，大于100，μF的用200档。

3、然后用万用表的红笔接电容的正极，黑笔接电容的负极，如果显示从0慢慢增加，最后显示溢出符号1则电容正常，如果始终显示为0，则电容内部短路，如果始终显示1，则电容内部断路。

电容的容量需要用万用表的电容档位测量，对于一些电路板上的电容，是必须要拆下测量的，因为在路测量所测的不只是这一个电容的容量，还会受到电路中并联或者串联的其它电子元器件的影响，具体的往下看。

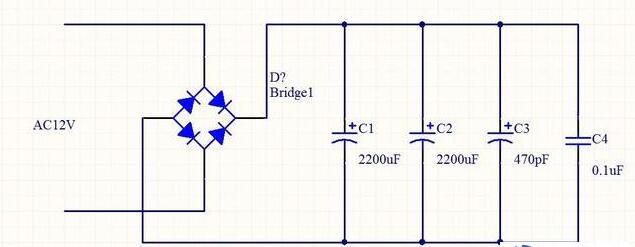

比如在电源滤波电路，我们通常见到的是一个电解电容和一个104贴片电容并联，这是因为电解电容的容量大，可以用来滤除低频干扰信号，而小的贴片电容则用来滤除一些高频干扰，如果不拆下来测量，你实际测到的容量应该是两个电容并联产生的读数，当然还有电路中其它的一些干扰，所以在路测量是不准确的必须要拆下来进行测量。

实际维修工作中，不只有电容需要拆下测量，其它一些电子元器件也是一样，比如二极管，电阻，三极管之类的，在路测量都会受电路的影响，导致读数不准确，只有拆下才能准确的测量其读数来判断它的好坏。
