绝缘万用表的工作原理及操作步骤

概述：绝缘万用表是技术人员通过使用对导体、电气零件、电路和器件进行绝缘电阻测试来达到：验证电气设备的质量、确保设备满足规程和标准、确定设备性能随时间的变化、确定故障原因的一种功能仪器。

封面

一、绝缘电阻测量重要性

维护技术人员利用绝缘电阻测试来使设备失灵或故障的几率zui小，生产效率zui大化。同时还可以杜绝电击、火灾等危险事故的发生，保障员工人身安全。

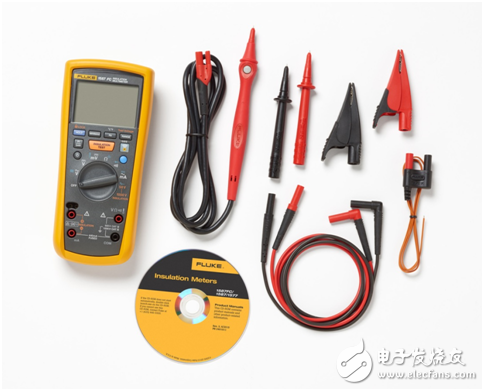

图1

二、绝缘电阻测量过程

1.使用绝缘公用表测试前，技术人员首先要进行基本的电压、电流和电阻测量。

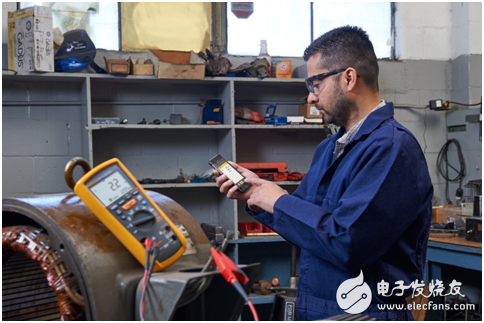

2.设备断电之后，使用福禄克（FLUCK）绝缘万用表确定马达、变压器和开关装置中绕组或电缆的完整性。对绝缘材料进行绝缘电阻测量和漏泄电流测量，产生一个绝缘电阻值，见图2。

图2

三、安全操作

（一） 测试前

1.尽可能在不带电的电路上工作，采用适当的锁定/标记程序

2.假设被测电路带电，使用适当的个人防护用品和安全工具。

3.摘掉所有首饰，并站在橡胶绝缘塾上。

（二）测试时

1.请勿将绝缘公用表连接到带电导体或带电设备，并严格遵守制造商的建议。

2.通过开路保险、开关或断路器关闭被测设备。锁定并标记被测设备。

3.从被测单元断开支路导线、接地导线，以及所有其它设备。

4.在测试前后，分别对导体电容进行放电。

三、注意事项

1.检查去激励电路中所有通过保险丝、开关装置和断路器的漏泄电流。漏泄电流会导致读数不一致和错误。

2.由于在绝缘被损坏时仪器会产生电弧，请勿在危险或爆炸性气体环境中使用绝缘电阻测试仪。

3.请勿在电子器件上使用绝缘电阻测试仪。

4.在连接测试线时请使用有皮革防护的绝缘橡胶手套。

四、维护原理

（一）设备安装及更新时

将会避免系统中存在接线错误和缺陷设备，保证髙质量的安装，防止发生电击或设备引起火灾。

（二）消除危险

通过在承载电流的导线和接地导线之间进行髙压绝缘电阻测试，维护人员可以消除存在危险的短路或对地短路的可能性。

（三）预防性

使用绝缘万用表对绝缘电阻值进行例行监测，能够提供关于绝缘退化状态的信息，确保及时维修或更换设备。
