现代工业制造中的精密测量技术简单介绍

现代精密测量技术是一门集光学、电子、传感器、图像、制造及计算机技术为一体的综合性交叉学科，涉及广泛的学科领域，它的发展需要众多相关学科的支持。

在现代工业制造技术和科学研究中，测量仪器具有精密化、集成化、智慧化的发展趋势。三坐标测量机（CMM）是适应上述发展趋势的典型代表，它几乎可以对生产中的所有三维复杂零件尺寸、形状和相互位置进行高准确度测量。发展高速坐标测量机是现代工业生产的要求。同时，作为下世纪的重点发展目标，各国在微/纳米测量技术领域开展了广泛的应用研究。

精密坐标测量

三坐标测量机

三坐标测量机作为几何尺寸数字化检测设备在机械制造领域得到推广使用。

1、误差自补偿技术

德国CarlZeiss公司最近开发的CNC小型坐标测量机采用热不灵敏陶瓷技术，使坐标测量机的测量精度在17.8～25.6℃范围不受温度变化的影响。国内自行开发的数控测量机软件系统PMIS包括多项系统误差补偿、系统参数识别和优化技。

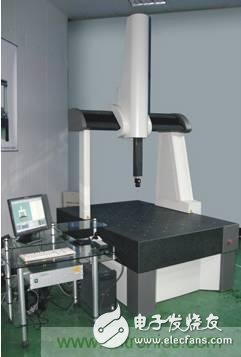

CNC小型坐标测量机

2、丰富的软件技术

CarlZeiss公司开发的坐标测量机软件STRATA-UX，其测量数据可以从CMM直接传送到随机配备的统计软件中去，对测量系统给出的检验数据进行实时分析与管理，根据要求对其进行评估。依据此数据库，可自动生成各种统计报表，包括X-BAR&R及X_BAR&S图表、频率直方图、运行图、目标图等。

美国公司的Cameleon测量系统所配支持软件可提供包括齿轮、板材、凸轮及凸轮轴共计50多个测量模块。

日本Mistutor公司研制开发了一种图形显示及绘图程序，用于辅助操作者进行实际值与要求测量值之间的比较，具有多种输出方式。

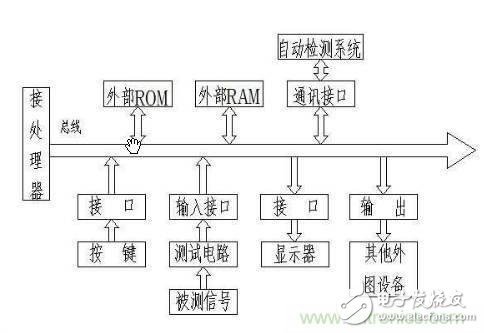

STRATA-UX系统处理简图

3、非接触测量

基于三角测量原理的非接触激光光学探头应用于CMM上代替接触式探头。通过探头的扫描可以准确获得表面粗糙度信息，进行表面轮廓的三维立体测量及用于模具特征线的识别。

该方法克服了接触测量的局限性。将激光双三角测量法应用于大范围内测量，对复杂曲面轮廓进行测量，其精度可高于1μm。英国IMS公司生产的IMP型坐标测量机可以配用其它厂商提供的接触式或非接触式探头。

IMP型坐标测量机
