百分表怎么用_百分表的使用方法步骤_百分表怎么读数图解

来源:elecfans发布时间:2019-09-151729浏览

　　百分表是美国的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。若在圆表盘上印制有1000个等分刻度，则每一分度值为0.001毫米，这种测量工具即称为千分表。

　　改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。

　　百分表的使用方法步骤

　　1、百分表在使用时，要把百分表装夹在专用表架或其他牢靠的支架上（图1），千万不要贪图方便把百分表随便卡在不稳固的地方，这样不仅造成测量结果不准，而且有可能把表摔坏。

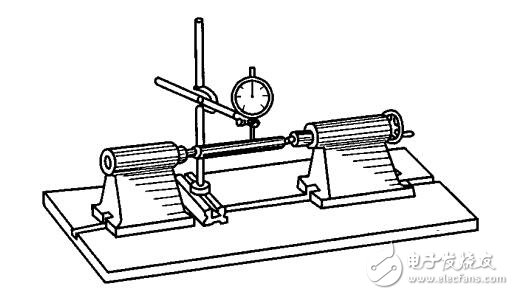

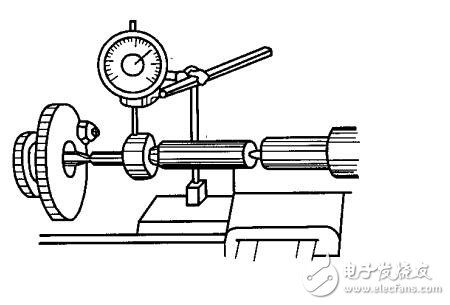

　　为了使百分表能够在各种场合下顺利地进行测量，例如在车床上测量径向跳动、端面跳动（图2，在专用检验工具上检验工件精度（图13-26）时，应把百分表装夹在磁性表架或万能表架上来使用。表架应放在平板、工作台或某一平整位置上。百分表在表架上的上、下、前、后位置可以任意调节。使用时注意，百分表的触头应垂直于被检测的工件表面。

　　2、把百分表装夹套筒夹在表架紧固套内时，夹紧力不要过大，夹紧后测杆应能平稳、灵活地移动，无卡住现象。

　　3、百分表装夹后，在未松开紧固套之前不要转动表体，如需转动表的方向时应先松开紧固套。

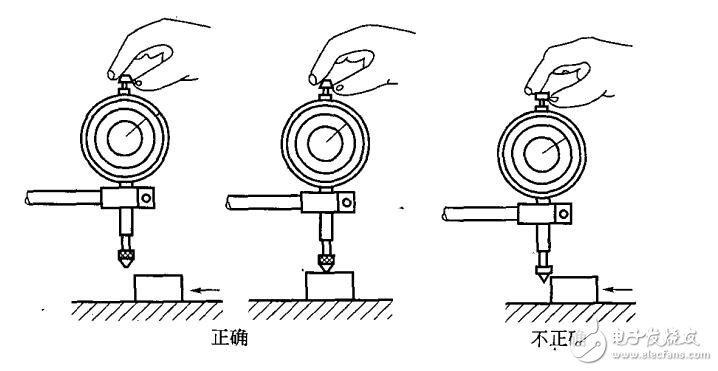

　　4、测量时，应轻轻提起测I杆，把工件移至测头下面，缓慢下降，测头与工件接触，不准把工件强迫推人至测头下，也不得急剧下降测头，以免产生瞬时冲击测力，给测量带来测量误差。测头与工件的接触方法如图4所示。对工件进行调整时，也应按上述方法进行。

　　5、用百分表校正或测量工件时，应当使测量杆有一定的初始测量压力。即在测头与工件表面接触时，测量杆应有0.3~lmm的压缩量，使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指零位有无改变。当指针零位稳定后，再开始测量或校正工件的工作。如果是校正工件，此时开始改变工件的相对位置，读出指针的偏摆值，就是工件安装的偏差数值。

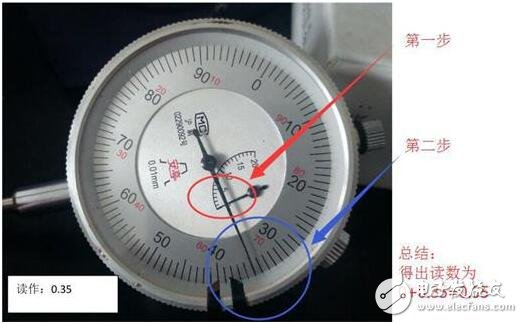

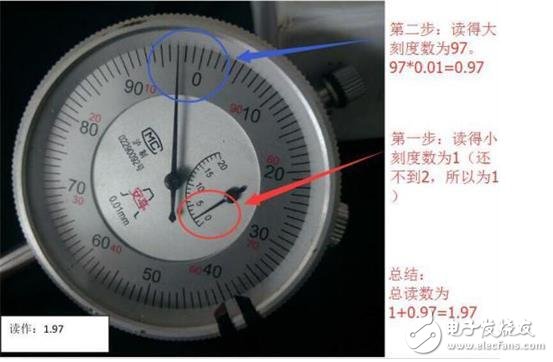

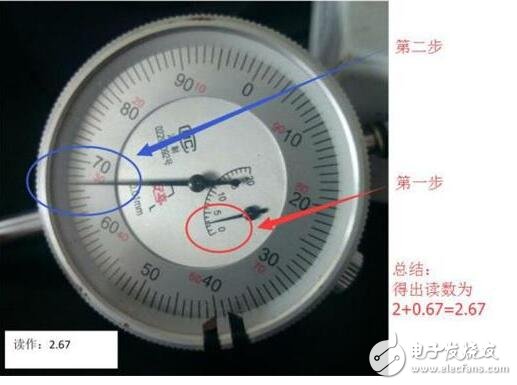

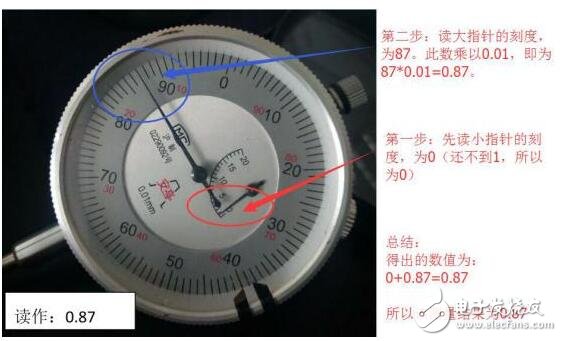

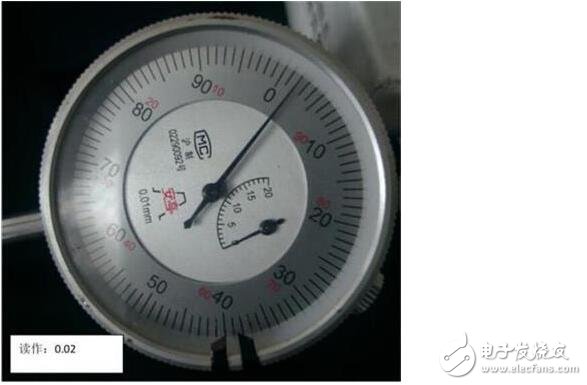

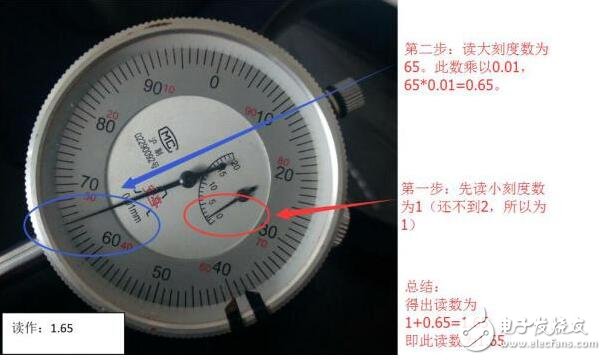

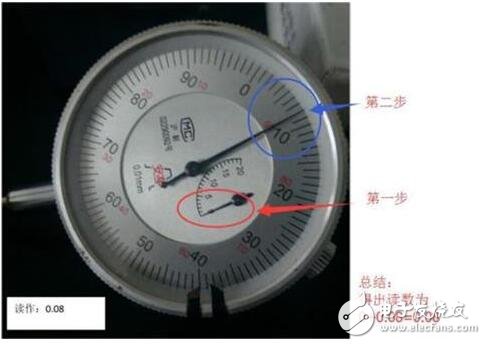

　　百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。
