用万用表检修各类线路故障的方法以及注意事项

指针式万用表分辨火线和零线
1接触测量法 将万用表转换开关置于交流250V或500V挡，第一支表笔接电源的一端，第二支表笔接大地（比如水管、暖气片等上面或潮湿的地面）。如果接地良好，当万用表读数为220V左右时，第一支表笔接的是电源的火线，如图a所示。如果指针不动，说明第一支表笔接的是电源的零线。即使第二支表笔接地电阻大，当第一表笔接火线时，指针也会有明显的偏转。

非接触测量法 将万用表转换开关置于交流250V或500V挡，第一支表笔接电源的任一端,将第二支表笔悬空放置在桌子上，用手握住第二支表笔的绝缘杆部分（注意手不要接触导电部分）。如果第一支表笔接的是火线，则表头指针一般可偏转2～10格,如图(b)所示。万用表的灵敏度越高，偏转越明显。如果第一表笔接的零线，表头指针不会偏转。

【重要提醒】此方法适用于任何型号的万用表。这种方法不会对人体造成危险。因为指针万用表的内阻20K /V，如果用于测量220V电压，指针表的内阻为20K ×220V=4400 ，比较安全。

3指针式万用表分辨火线和零线的注意事项用指针式万用表分辨火线和零线一定要注意安全。具体来说，表笔线的绝缘应良好，操作者的手及身体的任何部位均不能直接与表笔的金属部分相接触，以免发生触电危险。

数字式万用表分辨火线和零线大家知道，数字万用表的交流电压挡的灵敏度很高，即使感应到微弱的电压信号，也能从液晶屏上显示出来，使用数字万用表的ACV挡，用感应法寻找交流市电的火线，具有直观、迅速、准确和安全的特点。

1接触测量法

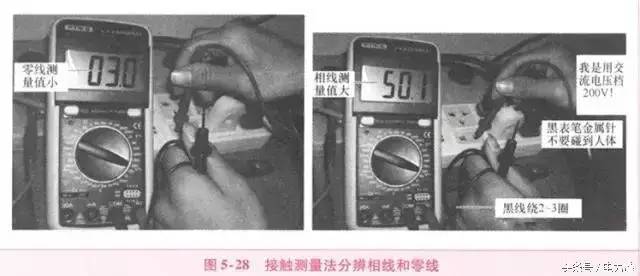

将数字万用表拨至交流20V挡（或交流2V挡），取下黑表笔，将黑表笔插入V/Ω插孔，一手握住红表笔的绝缘杆，用表笔尖依次碰触两个插孔，显示值较大的为火线，如图所示。

2非接触测量法 有时，需要从户外照明线中寻找火线；这时候可不需要剥去电线的绝缘皮，利用红表笔依次碰触两根导线的绝缘外皮，其中读数较大的就是火线；由于是感应电压，故量程选择交流2V最好。

3指针式万用表分辨火线和零线的注意事项用指针式万用表分辨火线和零线一定要注意安全。具体来说，表笔线的绝缘应良好，操作者的手及身体的任何部位均不能直接与表笔的金属部分相接触，以免发生触电危险。

万用表检测照明线路及装置在检测照明线路及装置时，一般是用电阻挡测量线路的通断情况、初步测量线路和装置的绝缘情况；用交流电压挡测量线路或器件有无电压以及电压是否正常。1用电阻挡测量线路电阻值 用电线路以及各种与电有关的电路，都可使用万用表电阻挡进行测量。由于电阻测试具有安全、方便、容易等特点，备受电路设计、检修人员的推崇。通过测试线路电阻值的大小，确定线路是否断路或短路；通过测试元器件正常电阻值与故障时电阻值并进行比较，确定元器件的好坏等。测试照明线路及装置的电阻时，应将被测试器件脱离电源，然后再进行检测。

2万用表检测照明电路短路故障
故障现象及原因 照明线路短路时,线路电流很大,熔丝迅速熔断,电路被切断。若熔丝选择太粗,则会烧毁导线,甚至引起火灾。

照明线路短路的可能原因接线错误,相线与零线相碰接；导线绝缘层损坏，在损坏处碰线或接地；用电器具内部损坏；灯头内部松动致使金属片相碰短路，灯头进水等。

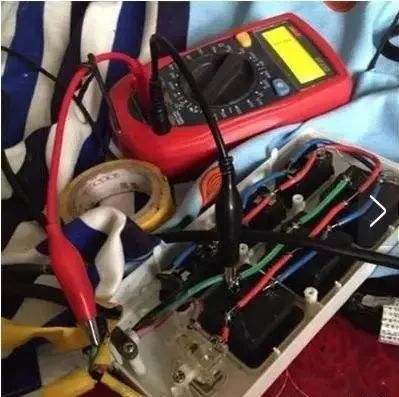

万用表查找短路故障照明线路短路的故障现象比较明显，但确定故障发生的部位却比较复杂，我们可以采用电阻法检查故障所在。

电阻法就是使用万用表的电阻挡，测量导线间或用电器的电阻值，来判断短路部位的一种方法。发生短路后，应断开配电板上的刀开关（或者断路器），并将所有用电器插头拔下来，全部切断电源。用万用表置于R×100挡，测量相线和零线的电阻值。如果指针趋于零(或产生偏转)，说明线路有短路(或漏电)现象。逐段检查干线和各分支线路，必要时切断某一线路，测量两线的电阻，确定故障所在位置。

【重要提醒】检修时，应先找出短路点，可用万用表的电阻挡在断电情况下进行电路分段、分区域检查。从负载端开始往前端一步步检测，查看工作是线路造成还是元件造成的，就可以判断出来了。排除短路故障点后,装接合格的熔丝再送电。万用表检测照明线路开路故障故障现象及原因照明线路开路时，电路无电压，照明灯不亮，用电器不能工作。其原因有：熔丝熔断、导线断路、线头松脱、开关损坏等。

开路故障的检修万用表检测照明线路开路故障时，在断开电源的情况下，可以用万用表电阻挡测量线路的通断情况；也可以在通电的情况下，用万用表交流电压挡测量线路的电压来确定故障点。

万用表检测照明线路漏电故障照明线路漏电的原因一是导线或电气设备的绝缘受到外力损伤；二是线路经长期运行，导致绝缘老化变质；三是线路受潮气侵袭或被污染，造成绝缘不良。

漏电故障的检修首先判断是否确实漏电。可用指针式万用表的R×10k挡测测量路绝缘电阻的大小，或数字万用表置于交流电流挡（此时相当于一个电流表），串联在总开关上，接通全部开关，取下所有负载（包括灯泡）。

若有电流，则说明存在漏电现象。确定线路漏电后，可按以下步骤继续进行检查。

（1）判断是相线与零线间漏电，还是相线与大地间漏电，或者二者兼而有之。方法是切断零线，若电流表指示不变，则是相线与大地漏电；若电流表指示为零，是相线与零线间漏电；电流表指示变小但不为零，则是相线与零线、相线与大地间均漏电。

（2）确定漏电范围。取下分路熔断器或拉开断路器，若电流表指示不变，则说明总线漏电；电流表指示为零，则为分路漏电；电流表指示变小但不为零，则表明是总线、分路均有漏电。

（3）找出漏电点。经上述检查，再依次断开该线路灯具的开关，当断开某一开关时，电流表指示返零，则该分支线漏电；若变小则说明这一分支线漏电外，还有别处漏电；若所有灯具开关断开后，电流表指示不变，则说明该段干线漏电。依次把事故范围缩小，便可进一步检查该段线路的接头、以及导线穿墙处等地点是否漏电。找到漏电点后，应及时消除漏电故障。

【重要提醒】照明线路短路、开路、漏电是最常见的故障，只有我们进行具体的测量和分析，才能准确地找出故障点，判明故障性质，并采取有效措施，使故障尽快消除。
