指针式万用表的测量功能有哪些（基本工作原理）

指针式万用表的基本工作原理

万用表的基本工作原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。

A、测直流电流原理。

如图A所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。

B、测直流电压原理。

如图B所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。

C、测交流电压原理。

如图C所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。

D、测电阻原理。

如图D所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。

指针式万用表的测量功能有哪些

（1）准备工作由于万用表种类型式很多，在使用前要做好测量的准备工作：

1）熟悉转换开关、旋钮、插孔等的作用，检查表盘符号，“∏”表示水平放置，“⊥”表示垂直使用。

2）了解刻度盘上每条刻度线所对应的被测电量。

3）检查红色和黑色两根表笔所接的位置是否正确，红表笔插人“十”插孔，黑表笔插人“一”插孔，有些万用表另有交直流2500V高压测量端，在测高压时黑表笔不动，将红表笔插入高压插口。

4）机械调零。旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“O”位置。

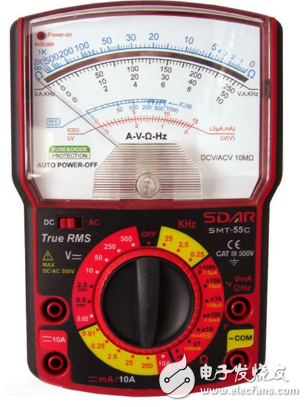

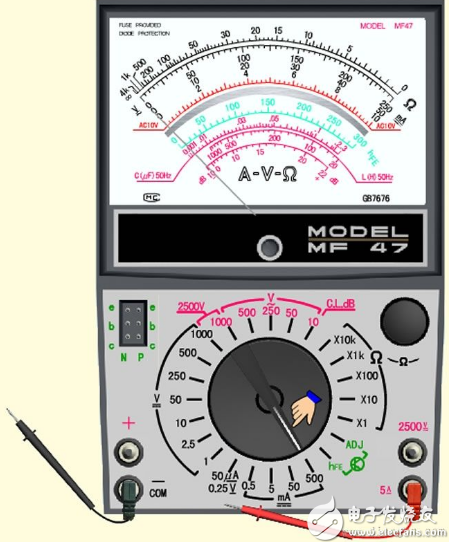

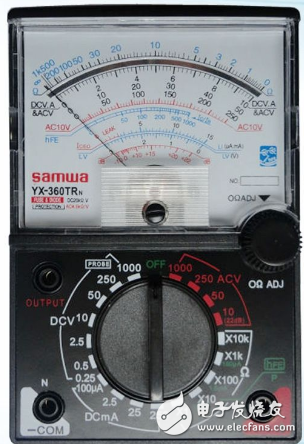

图1 指针式万用表外形图

（2）测量直流电压

1）把转换开关拨到直流电压档，并选择合适的量程。当被测电压数值范围不清楚时，可先选用较高的测量范围档，再逐步选用低档，测量的读数最好选在满刻度的2/3处附近，原理如图2所示。

2）把万用表并接到被测电路上，红表笔接到被测电压的正极，黑表笔接到被测电压的负极，不能接反。

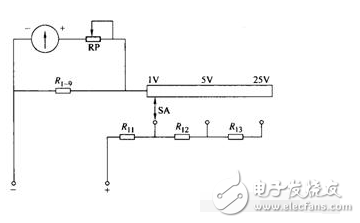

图2 MF-30型万用表测量直流电压的原理图

3）根据指针稳定时的位置及所选量程，正确读数。

（3）测量交流电压

1）把转换开关拨到交流电压档，选择合适的量程。

2）将万用表两根表笔并接在被测电路的两端，不分正负极。

3）根据指针稳定时的位置及所选量程，正确读数。其读数为交流电压的有效值。

（4）测量直流电流

1）把转换开关拨到直流电流档，选择合适的量程。

2）将被测电路断开，万用表串接于被测电路中。注意正、负极性：电流从红表笔流人，从黑表笔流出，不可接反。

3）根据指针稳定时的位置及所选量程，正确读数。

（5）用万用表测量电压或电流时的注意事项

1）测量时，不能用手触摸表笔的金属部分，以保证安全和测量的准确性。

2）测直流量时要注意被测电量的极性，避免指针反打而损坏表头。

3）测量较高电压或大电流时，不能带电转动转换开关，避免转换开关的触头因转动产生的电弧而被损坏。

4）测量完毕后，将转换开关置于交流电压最高档或空档。

（6）测量电阻

1）把转换开关拨到欧姆档，合理选择量程。

2）两表笔短接，进行电调零，即转动零欧姆调节旋钮，使指针指到电阻刻度右边的“0”Ω处。

3）将被测电阻脱离电源，用两表笔接触电阻两端，从表头指针显示的读数乘所选量程的倍率数即为所测电阻的阻值。如选用“Rx100”档测量，指针指示40，则被测电阻值为：40x100=4000Ω=4kΩ。
