Solution Circuit的PFC仿真电路

首先简单介绍一下如何访问“ROHM Solution Simulator”和“Power Device Solution Circuit”。单击这里进入“ROHM Solution Simulator”的入口页面。也可以通过单击ROHM官网首页的下拉菜单“技术支持”→“设计”→“模拟/计算工具”→“ROHM Solution Simulator”进入同一页面。从该页面可以访问各种Solution Circuit。

ROHM Solution Simulator的页面上有“用户操作手册”和ROHM Solution Simulator的“白皮书”链接，可以参阅这些资料来了解使用方法和功能的详细介绍。

ROHM Solution Simulator页面中列出了电路仿真用的“Solution Circuit”。目前主要分“Power Device Solution Circuit”和“ICs Solution Circuit”两大类（图1）。

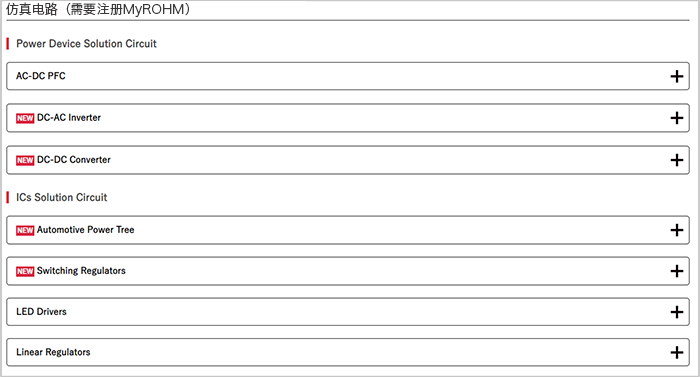

图1：

Solution Circuit一览（网页截图）

点击“Power Device Solution Circuit”下方的“AC-DC PFC”即可显示PFC仿真电路一览（图2）。提供的PFC仿真电路包括常用的临界模式（BCM）、连续模式（CCM）、不连续模式（DCM）等工作模式以及大功率三相PFC电路。不仅如此，其中还包括PFC仿真电路基本的单驱动、交错驱动、同步整流、无桥、Totem-pole等多种电路，目前共有19种可供选择。

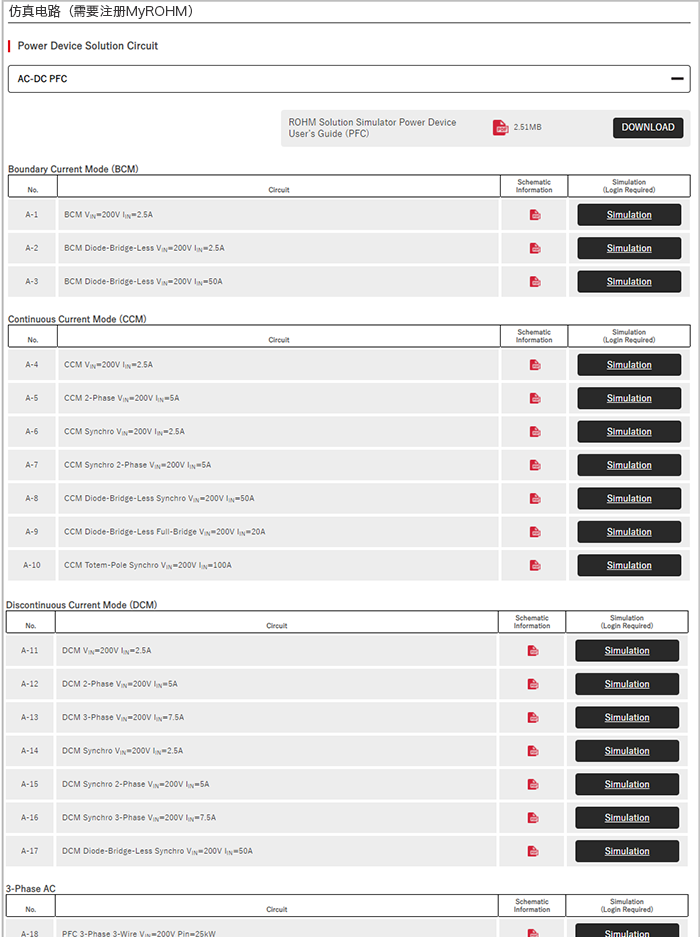

图2：

Power Device Solution Circuit的

PFC仿真电路一览（网页截图）

还有一种访问路径，即还可以从各元器件的产品页面访问仿真电路（仅限已提供的电路）。在本系列文章中作为示例使用的PFC电路中，功率器件使用SCT2450KE（SiC MOSFET：1200V/10A）和SCS302AH（SiC SBD：650V/2A）。单击各产品页面上的“设计资源”标签即可打开可以使用的模型和工具列表。如果已经基本确定了要考虑采用的产品，也可以按照该路径访问。

如果要使用“ROHM Solution Simulator”，需要注册MyROHM。如果已经注册，请在登录后点击要使用的仿真电路。如果没有登录，将会在过程中被提示登录。注册了MyROHM后，不仅可以使用“ROHM Solution Simulator”，还可以接收电子杂志、保存参数搜索设置、以及使用咨询功能，欢迎注册使用。

后续将会具体示范使用仿真电路改变参数等进行优化的操作。在这里将省略基本的操作方法，第一次使用“ROHM Solution Simulator”的各位请参考“用户操作手册”先尝试运行一下仿真器。操作很简单。

关键要点

ROHM Solution Simulator页面有仿真相关的信息，并且可以启动各种仿真。

如果已经大致确定了要考虑采用的产品，也可以通过产品页面直接访问可用的仿真工具。
