万用表有数字万用表和指针式万用表的区别

万用表有数字万用表和指针式万用表，两种表都可以测量，下面我们一一演示测量方法

数字万用表测量

在使用数字万用表测量时，使用的是“二极管档”进行测量，红表笔是相当于是电池的正极，黑表笔相当于是电池的负极。

三极管分为NPN型和PNP型的管子，它们的内部结构是不太一样的。但是B极跟C、E极之间都存在一个PN结，当表笔给PN结加上正向电压是能够导通的。在用数字万用表测量时，电流是从红表笔流出的。

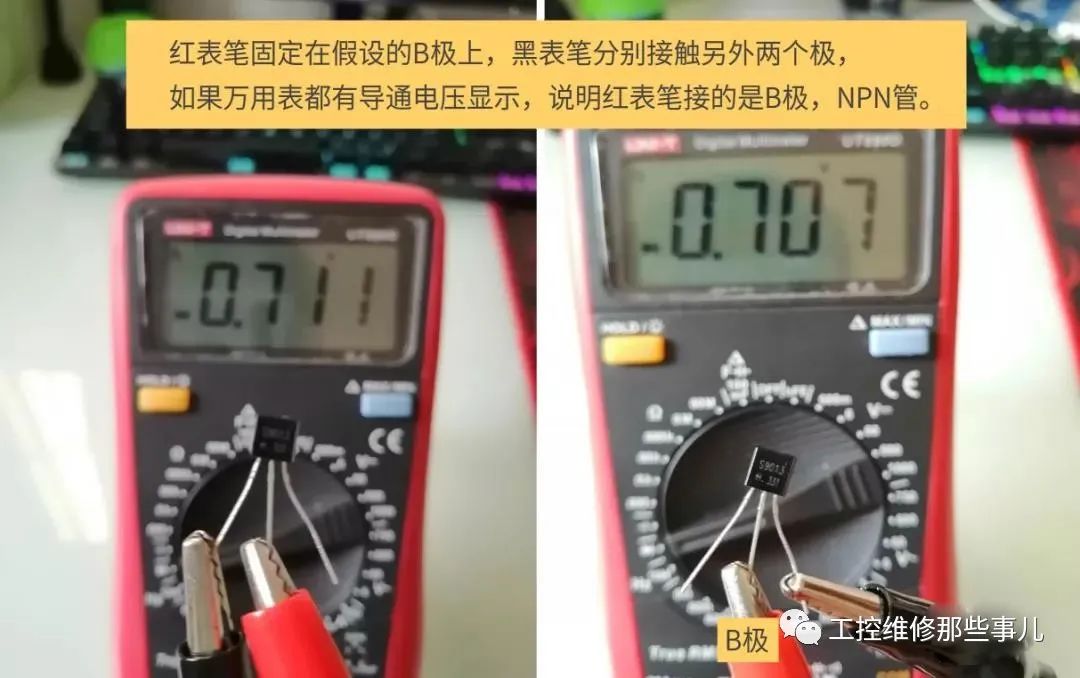

▲ NPN型，B极接红表笔，黑表笔接C、E时会导通

如果是NPN型的三极管，B极接红表笔，C、E两极接黑表笔时，PN结正向导通，万用表会显示导通电压。硅材料的三极管PN结导通电压一般是0.7V左右。

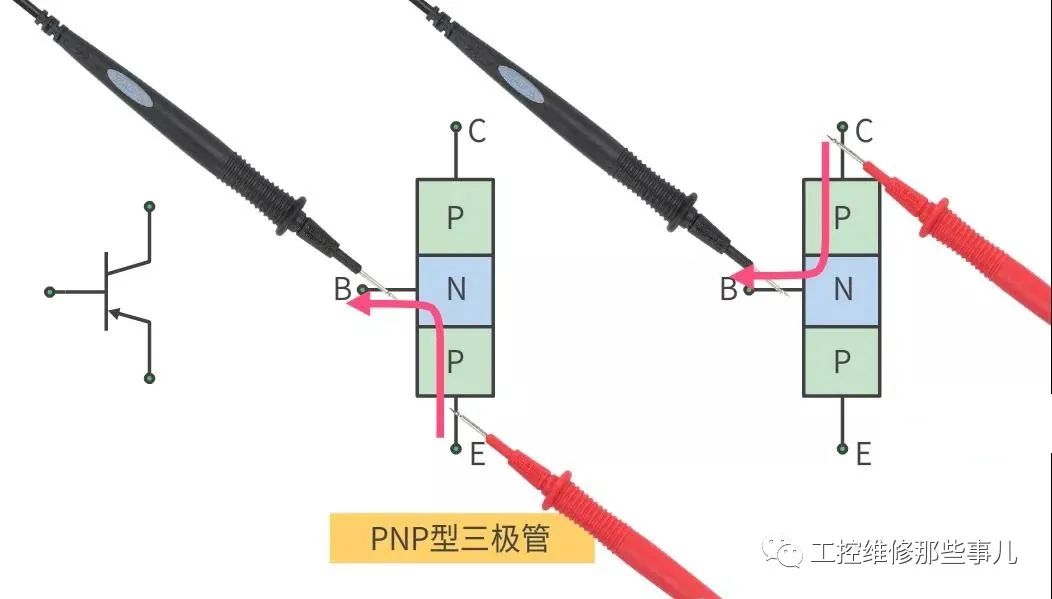

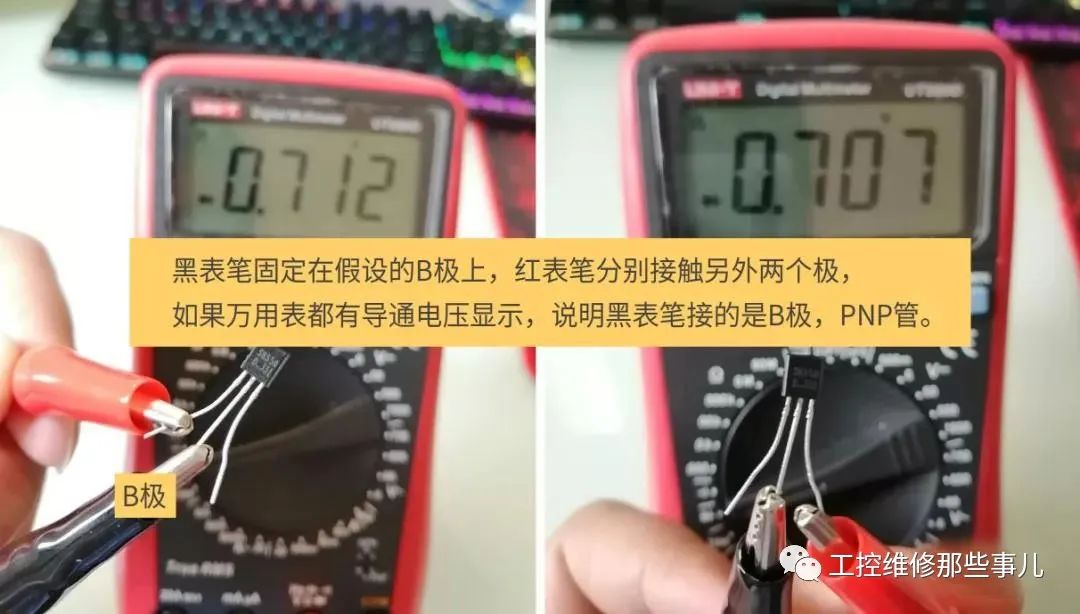

▲ PNP型，B极接黑表笔，红表笔接C、E时会导通

如果是PNP型的三极管，B极接黑表笔，C、E两极接红表笔时，PN结正向导通，万用表会显示导通电压。

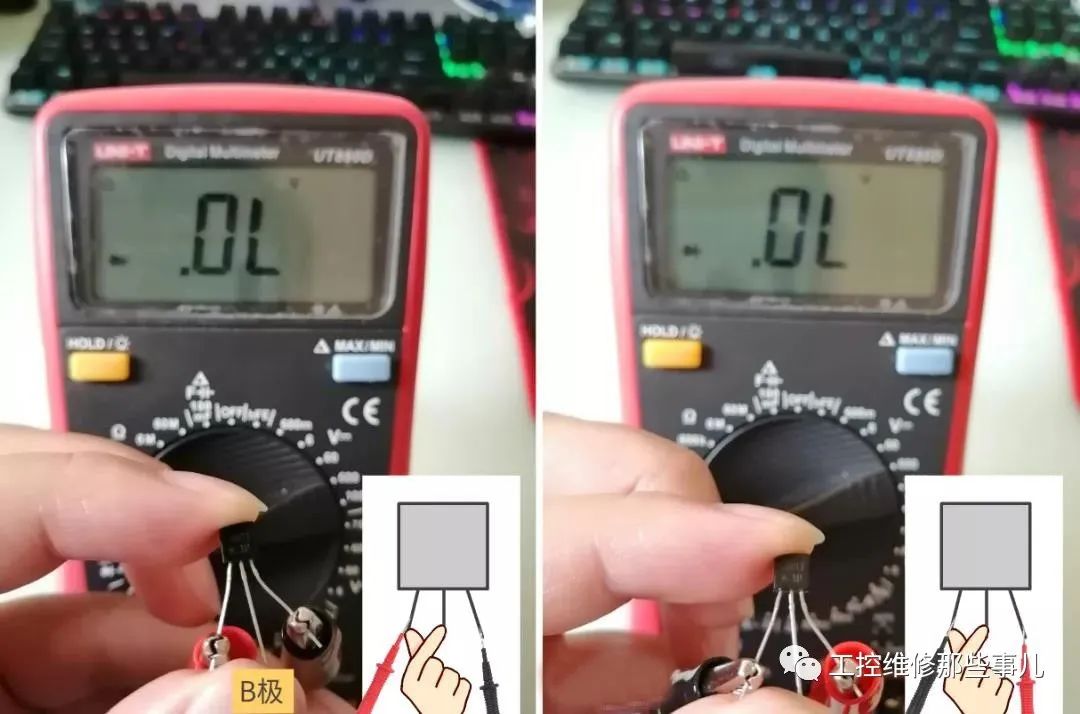

测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。

如果两次测量时都不导通，可以互换一下表笔测量，直到找到B极。

如果测量时显示的导通电压为0V，说明三极管内部击穿，已经损坏。

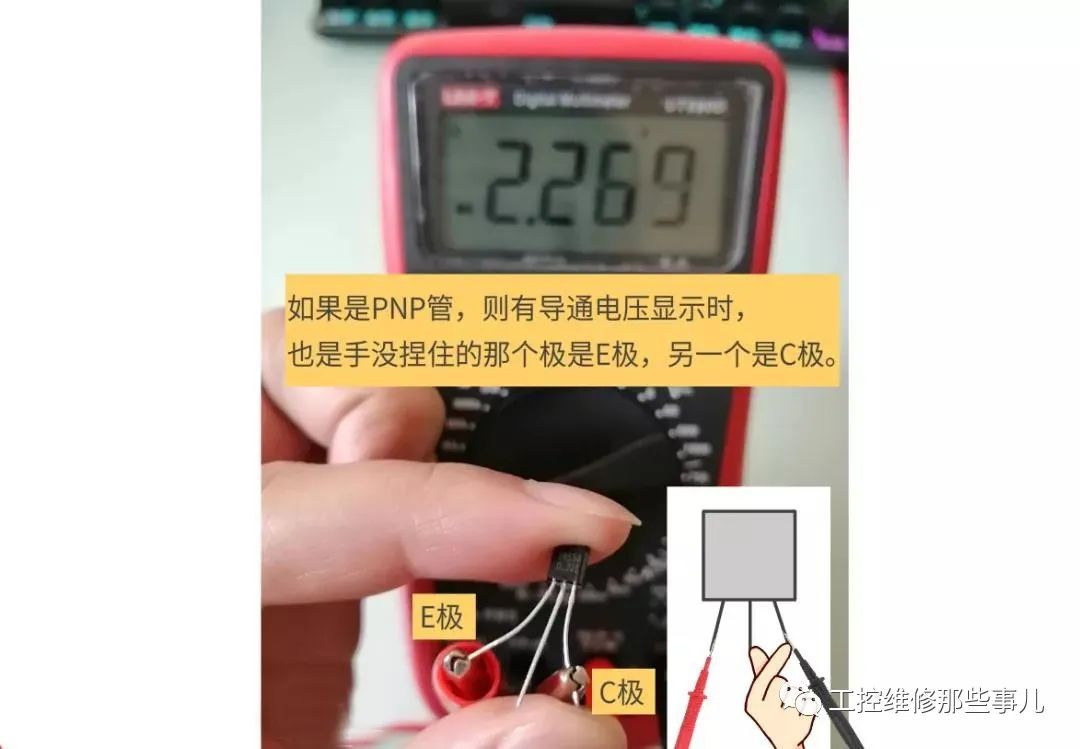

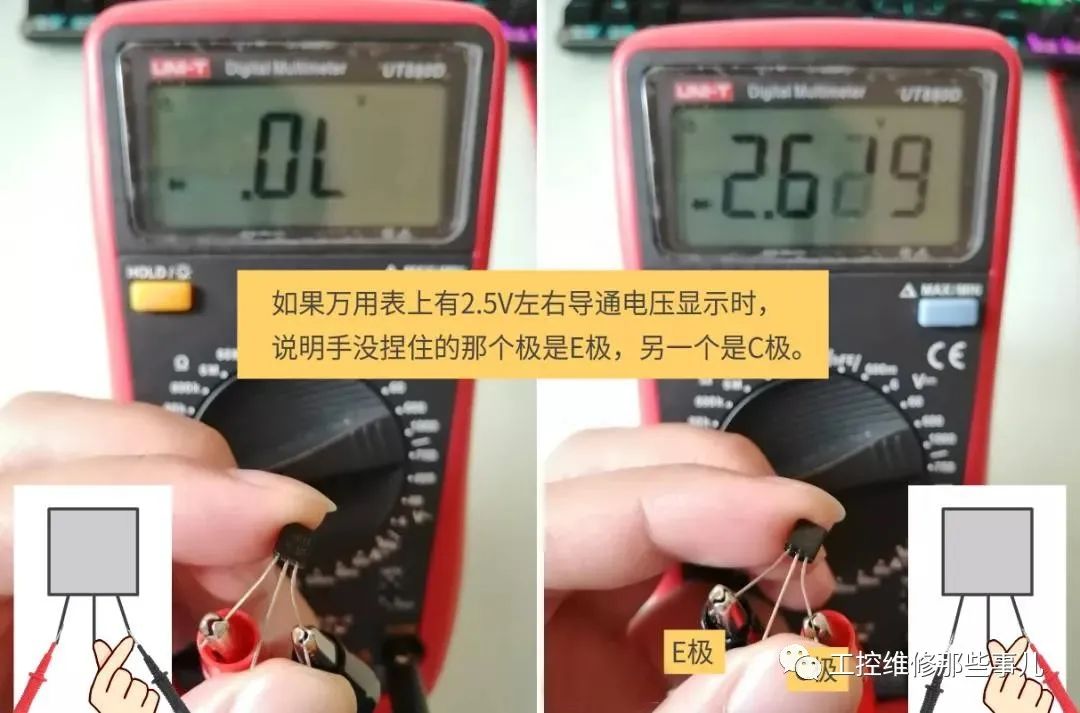

B极找出之后，就可以找C极和E极了，用手捏住B极和假设是C极的电极，然后把表笔放到假设的C极和假设的E极，如果不导通，红黑表笔互换。

如果互换表笔之后依然不导通，换另外的一个电极假设是C极，然后把表笔放到假设的C极和假设的E极上测量。

指针式万用表

在使用指针式万用表测量时，使用的是电阻档“Rx10K档”进行测量，如果用电阻档其它档位测量，指针有可能会偏转幅度过小不容易观察。

使用指针式万用表的电阻档时，红表笔是相当于是电池的负极，黑表笔相当于是电池的正极，也就是电流是从黑表笔流出的，这点跟数字万用表是不同的。

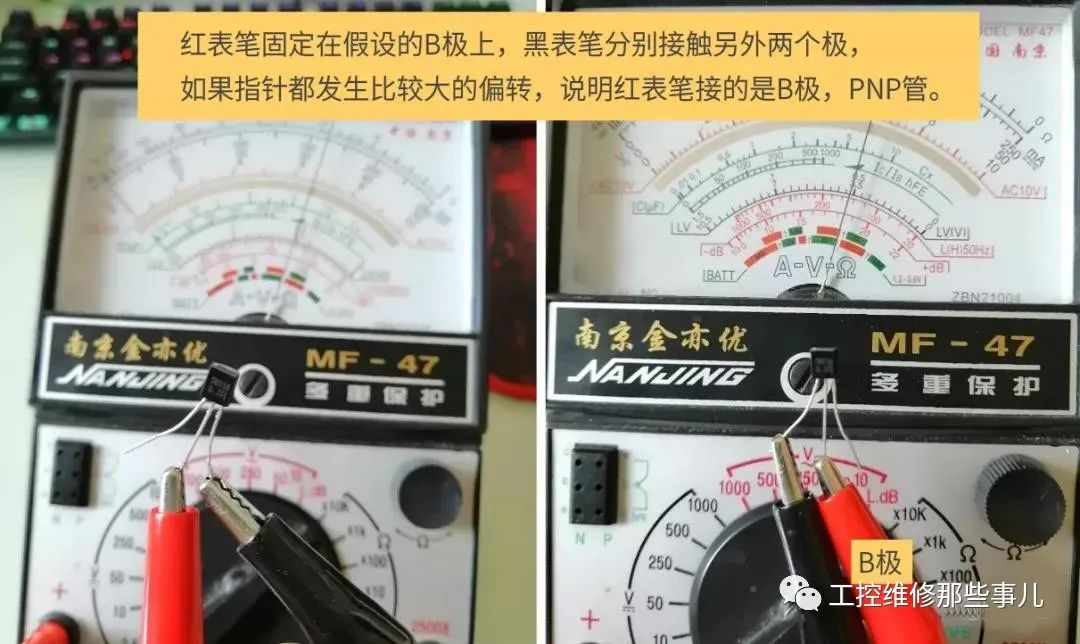

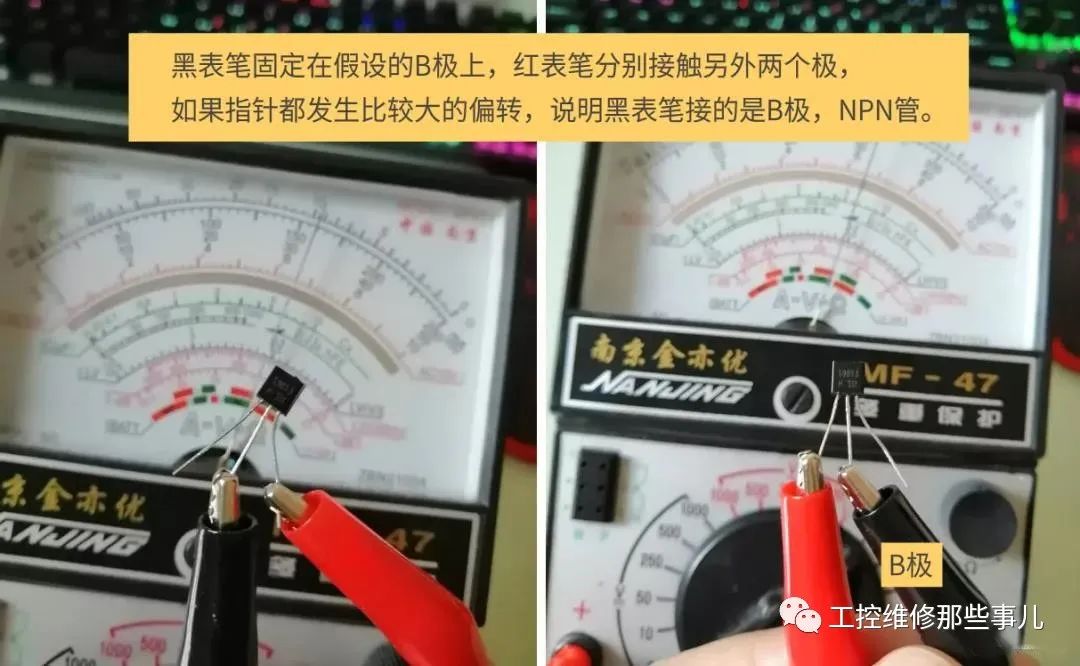

测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。

如果两次测量时都不导通，可以互换一下表笔测量，直到找到B极。

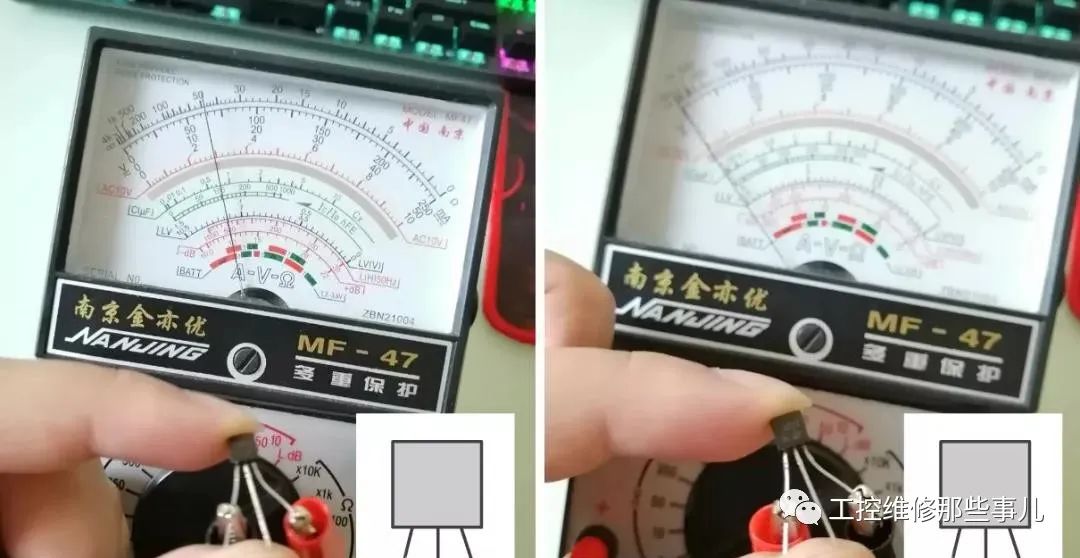

B极找出之后，就可以找C极和E极了，用手捏住B极和假设是C极的电极，然后把表笔放到假设的C极和假设的E极，观察指针偏转的情况，红黑表笔互换再测一次。

然后换另外的一个电极假设是C极，然后把表笔放到假设的C极和假设的E极上测量。观察指针偏转的情况，红黑表笔互换再测一次。

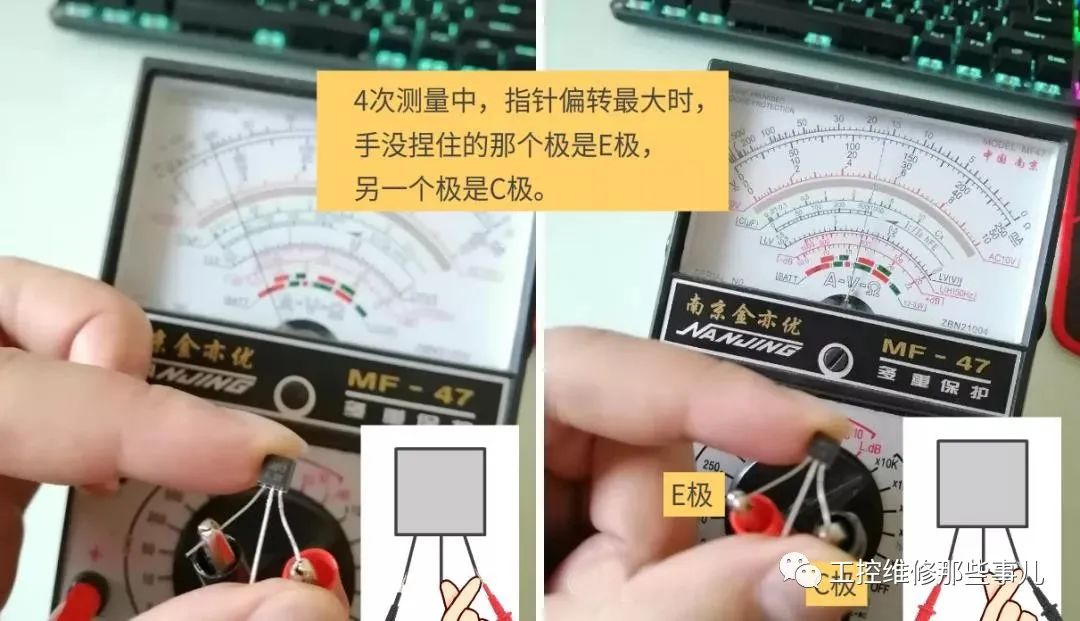

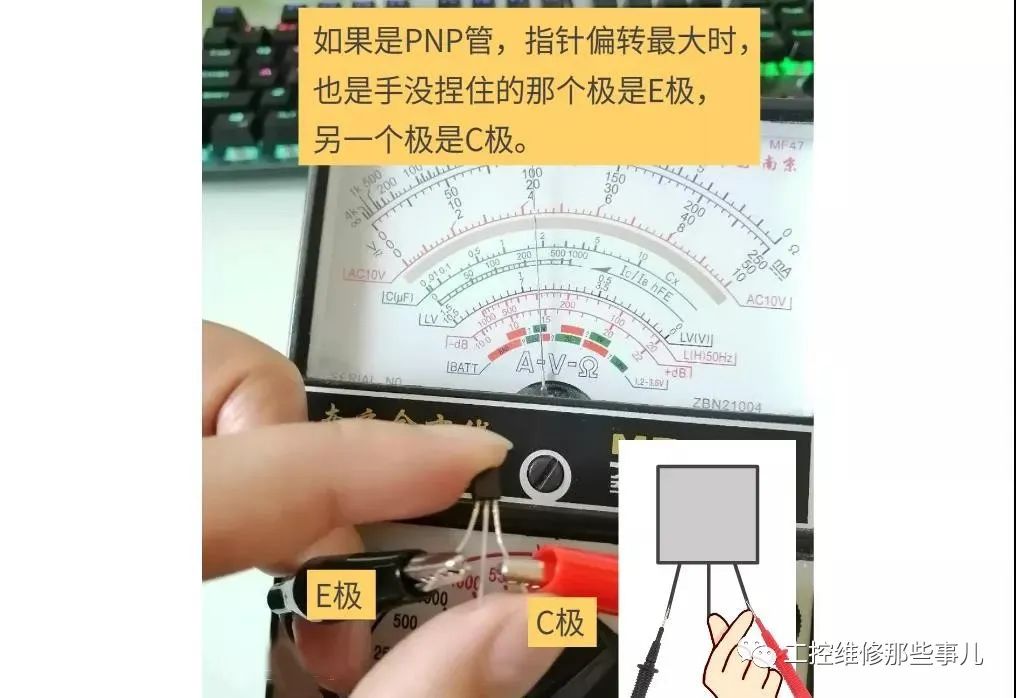

判断C极E极时要测量4次，在指针偏转最大的那次，手没捏住的那个极就是E极。
