利用万用表如何测量电阻器的阻值

固定电阻器的常见故障有开路、短路和变值，检测固定电阻器使用万用表的欧姆挡。

在检测时，先识读出电阻器上的标称阻值，然后选用合适的挡位并进行欧姆校零，然后开始检测电阻器。为了减小测量误差，应尽量让万用表指针指在欧姆刻度线中央，若表针在刻度线上过于偏左或偏右，应切换更大或更小的挡位重新测量。

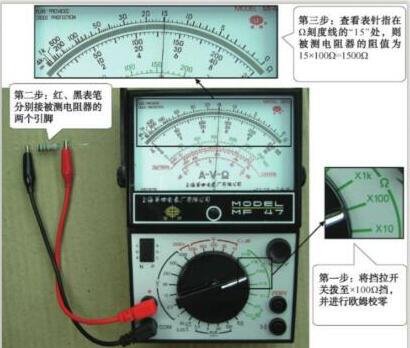

图1所示是一只标称阻值为1.5kΩ的色环电阻器。用指针万用表测量如图1所示，用数字万用表测量如图3所示。

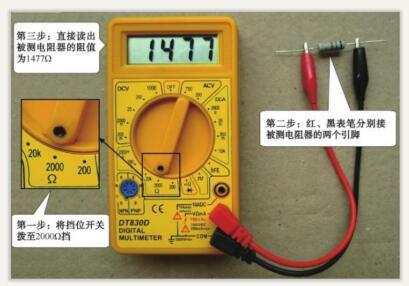

若万用表测量出来的阻值与电阻器的标称阻值相同，说明该电阻器正常；若有偏差，但在误差允许范围内，电阻器也算正常。图3所示数字万用表测量电阻器的阻值为1477Ω，在1500×（1±5%）Ω范围内，故电阻器正常。

若测量出来的阻值无穷大，说明电阻器开路。

若测量出来的阻值为0，说明电阻器短路。

若测量出来的阻值大于或小于电阻器的标称阻值，并超出误差允许范围，说明电阻器变值。
