询问 AI1）熟悉转换开关、旋钮、插孔等的作用，检查表盘符号，“∏”表示水平放置，“⊥”表示垂直使用。
2）了解刻度盘上每条刻度线所对应的被测电量。
3）检查红色和黑色两根表笔所接的位置是否正确，红表笔插人“十”插孔，黑表笔插人“一”插孔，有些万用表另有交直流2500V高压测量端，在测高压时黑表笔不动，将红表笔插入高压插口。
4）机械调零。旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“O”位置。

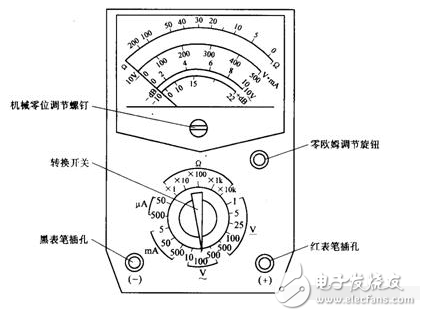

图1 MF-30型万用表外形图
1）把转换开关拨到直流电压档，并选择合适的量程。当被测电压数值范围不清楚时，可先选用较高的测量范围档，再逐步选用低档，测量的读数最好选在满刻度的2/3处附近，原理如图2所示。
2）把万用表并接到被测电路上，红表笔接到被测电压的正极，黑表笔接到被测电压的负极，不能接反。

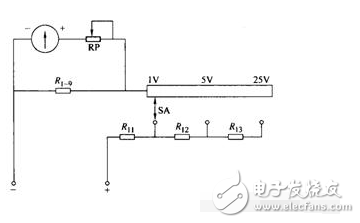

图2 MF-30型万用表测量直流电压的原理图
3）根据指针稳定时的位置及所选量程，正确读数。
1）把转换开关拨到交流电压档，选择合适的量程。
2）将万用表两根表笔并接在被测电路的两端，不分正负极。
3）根据指针稳定时的位置及所选量程，正确读数。其读数为交流电压的有效值。
1）把转换开关拨到直流电流档，选择合适的量程。
2）将被测电路断开，万用表串接于被测电路中。注意正、负极性：电流从红表笔流人，从黑表笔流出，不可接反。
3）根据指针稳定时的位置及所选量程，正确读数。
1）测量时，不能用手触摸表笔的金属部分，以保证安全和测量的准确性。
2）测直流量时要注意被测电量的极性，避免指针反打而损坏表头。
3）测量较高电压或大电流时，不能带电转动转换开关，避免转换开关的触头因转动产生的电弧而被损坏。
4）测量完毕后，将转换开关置于交流电压最高档或空档。
1）把转换开关拨到欧姆档，合理选择量程。
2）两表笔短接，进行电调零，即转动零欧姆调节旋钮，使指针指到电阻刻度右边的“0”Ω处。
3）将被测电阻脱离电源，用两表笔接触电阻两端，从表头指针显示的读数乘所选量程的倍率数即为所测电阻的阻值。如选用“Rx100”档测量，指针指示40，则被测电阻值为：40x100=4000Ω=4kΩ。
正确使用万用表是顺利进行各种测量的前提条件。另外，万用表属于常规仪表，使用人员多，使用次数频繁。稍有不慎，轻则损坏表内元器件，重则烧毁表头，甚至危及操作者的人身安全。下面详细介绍一下正确使用包括500型万用表在内的一切指针型万用表的方法和注意事项。
①使用万用表之前，必须熟悉各转换开关、旋钮、测量插孔、专用插口的作用，了解清楚每条刻度线所对应的被测量程及其读数方法，检查表笔有无损坏、引线绝缘层是否完好，以确保操作人员和仪表的安全。具体测量前，首先明确要测什么和怎样测，然后将转换开关拨至相应的测量项目和量程挡。假如预先无法估计被测量的大小，应先拨至最高量程挡，再逐渐降低到合适量程。操作人员应养成这样的习惯：在每一次拿到表笔准备测量时，务必再核对一下测量项目及量程开关是否拨对位置，以免用电流挡或电阻挡去误测电压，特别是误测220V交流电源，烧坏万用表。
②万用表应水平放置，否则会引起测量误差。当指针不在机械零点时，需用螺丝刀调整表头下方的调整螺钉，使指针回零，以消除零点误差。读数时，视线应正对着指针，以免产生误差。若表盘上装有反射镜，则眼睛看到的指针应与镜子中的影子重合。
③万用表使用时应尽量避免震动及强磁场的干扰，日常也应存放在干燥、无震动、无强磁场、环境温度适宜的地方。潮湿环境易使仪表绝缘强度降低，还能使内部元器件受潮而变质；机械振动和冲击，可使表头中的磁钢退磁，导致灵敏度下降；在强磁场附近使用时，测量误差会增大，将万用表放在铁质工作台上也会产生指示误差；环境温度过高或过低，不仅使整流管的正、反向电阻发生变化，改变整流系数，还能影响表头灵敏度以及分压比和分流比，产生附加测量误差。在工业现场测量电网电压时，为减少感应电压的影响，可选用低灵敏度的万用表，如MF14型。由于电网的内阻很低，采用低灵敏度万用表也能获得准确的结果。
④测量完毕，应将量程开关拨至最高电压值，防止下次开始使用时不慎烧毁仪表。有的万用表（如500型）设有空挡，用完后应将开关拨到“·”位置，使测量机构内部开路；也有的万用表（如MF64型）设置了“OFF”挡，使用完毕应将功能开关拨于该挡，使表头短路，起到防震保护作用；带运算放大器的万用表（例如MF101型），其“OFF”挡是电源关断的位置。使用完后应关闭电源开关，以免空耗电池。
⑤使用内装运算放大器的万用表之前，需分别进行机械调零和放大器调零。现以MF101型万用表为例，该类万用表的调零方式如下。首先进行机械调零（全球电气资源www.ourger.com）。将功能开关置于“OFF（关）”位置，调节表盖上面的机械调零器使指针与反光镜中的影子重合并指在零位上，然后进行放大器调零。对DC和AC挡的放大器调零时，都要把功能开关置于“DC”处，并将量程开关拨于所需挡位，调节放大器的“AMPADJ”调零器，使指针处于零位。对于电阻挡的调零，应将功能开关置于“？”位置，先调节“AMPADJ”调零器，再把表笔短接，调整“OHMADJ”旋钮，使指针位于欧姆零点。
⑥更换万用表内部的熔丝管时，必须选用同一规格（熔断电流及外形尺寸相同）的熔丝管。
⑦万用表长期不用时应将电池取出，避免存放过久变质或渗出电解液腐蚀万用表外壳。
⑧当电池夹的接触电阻过大时，也会使得R×1挡无法调零。可用尖嘴钳将簧片弯一下以增强弹性，减少接触电阻。对于电池夹上的锈蚀处应及时清理掉。
⑨万用表应定期（每隔一年）校验。业余条件下，可用［图片］位数字万用表代替，电阻挡亦可用标准电阻箱校准。校验时环境温度应保持在20℃±5℃（有的万用表要求20℃±2℃）。
①测量电压时，应将万用表并联在被测电路的两端，测直流电压时要注意正、负极性。如果不清楚被测电压的极性，应先拨到高电压量程挡进行试测（即用表针轻轻地触碰被测电路），防止表头严重过载而将指针打弯（在指针反向偏转时最容易打弯）。
②假如误用直流电压挡（DCV）去测交流电压，指针不动或微微抖动。如果误用交流电压挡（ACV）去测直流电压，读数可能偏高一倍，也可能为零，视万用表接法而定。
③电压挡的基本误差均以满量程的百分数表示，因此，测量时指针越接近于满刻度值，误差越小。一般情况下，所选量程应使指针偏转满刻度的1/3～1/2以上。
④当被测交流电压上叠加有直流电压时，交、直流电压之和不得超过量程开关的耐压值。必要时应在万用表的输入端串接0.1μF/450V的隔直电容器。也可直接从dB插孔输入，该插孔内部已串入隔直电容器。
⑤严禁在测量较高电压（如220V）或较大电流（如0.5A以上）时拨动量程开关，以免产生电弧，烧坏开关的触点。
⑥当被测电压高于100V时必须注意安全（全球电气资源www.ourger.com）。应当养成单手操作的习惯，即预先把一支表笔固定在被测电路的公共地端，再拿另一支表笔去碰触测试点，保持精力集中，以免只顾看表时手不小心触电。使用2500V插孔测高压时，应把插头插牢，避免因接触不良造成高压打火，或因插头脱落引起意外事故。
测电流时应将万用表串联到被测线路中，测直流电流时应注意正、负极性。一定要保证电流从万用表的“+”极流入，从“？”极流出。若被测电路内阻和负载电阻值都很小，应尽量选择较大的电流量程，以降低电流挡的内阻对被测电路工作状态的影响。
①严禁在被测电路带电的情况下测量电阻，也不允许用电阻挡去测量干电池、蓄电池及其他一切电源的内阻。因为这相当于给万用表电阻挡接入一个外部电压，使测量结果不准确，而且极易损坏万用表，甚至危及人身安全。
②检测电源中的电解电容时，应先将其放电，以防止积存的电荷经万用表泄放，烧毁表头。
③每次更换电阻挡时均应重新调整欧姆零点。连续使用R×1挡时间过长，也需重新检查零点。在测量的间歇，勿将两支表笔短路，以免空耗电池。
④若R×1挡不能调到欧姆零点，应考虑更换电池。如果手头无新电池而又希望继续测量电阻的话，作为应急措施，可采用差值法测量十几欧以上的电阻。所谓“差值法”，就是从测量值中减去欧姆调零时的初始值，得到被测电阻的实际值。
