如何用万用表来区分三极管的极性?

　　今天分享一个比较实用的技能，那就是用万用表去辨别三极管的极性，虽说三极管对应管脚类型可以通过死记硬背的方式来记住，但是这种方法总让人感觉很费脑子，因为当时在记的时候感觉记的很准，但是到用的时候又充满不确定性，记不得哪些是哪些管脚了，是不是大家经常遇见这些问题，没关系，今天分享给大家一种用万用表去区分三极管的极性，我们以NPN型三极管为例。

　　第一种方法

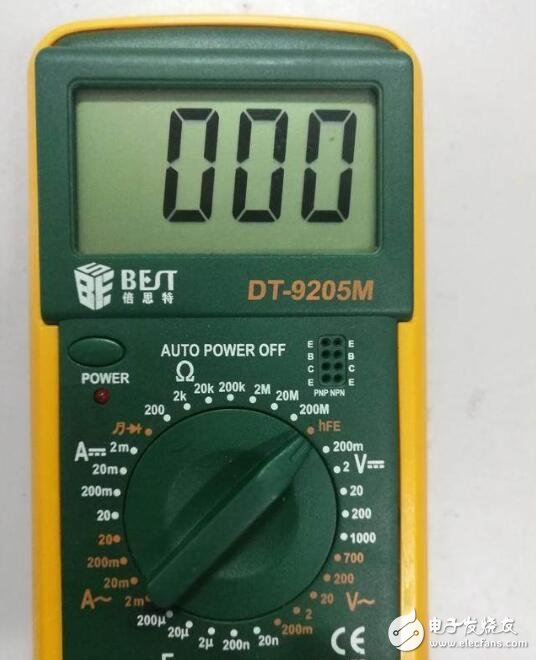

　　在测量之前我们先确定所选用万用表的档位，今天分享给大家的第一种方法就是万用表的二极管档去测量，也就是上图表盘所转到的位置，一般在二极管档位上会画一个二极管的符号，如果不确定可以先试一下，把两个表笔短接，如果出现蜂鸣响声，那么这个档位就是二极管档。

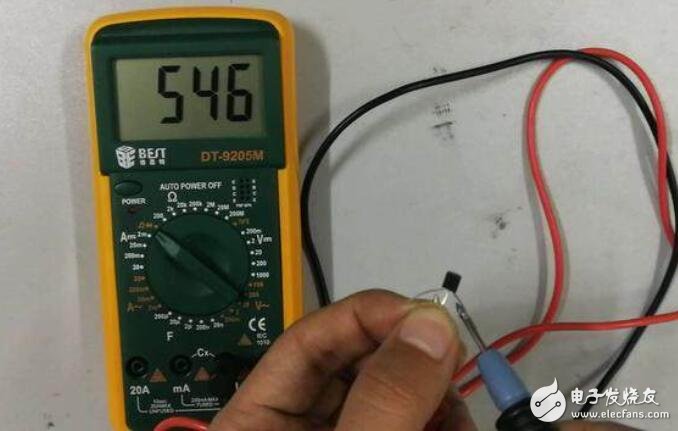

　　选好了档位接下来就是用表针去测量了，先用红表笔随便接触一个三极管的管脚，另外一个表笔也就是黑表笔去接触另外两个管脚，如果两次测量均在万用表表盘上出现比较大且比较稳定的数字，那么红表笔所接触的管脚就是基极，具体测量情况可以参考下面的两张图。但是如果两次测量的结果均是“1”字样，也就是像上面那张图，那么我们就不能判断红表笔所接触的管脚是哪个极性，那么我们再把红表笔换一个管脚，继续测量，直至出来上述描述的结果为止。

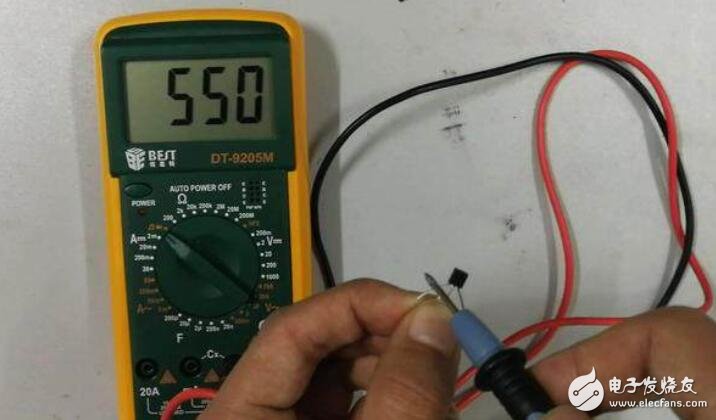

　　找到了基极，接下来就是去寻找集电极和发射极，对于这两个极性我们同样可以利用万用表上的二极管档去辨别，这次是根据表盘上所显示的数字大小来辨别，观察仔细的朋友可能发现了两次显示的结果其实略有差别，像上面的两种图片一个测量出来的大小是546，一个测量出来的是550，虽说差别不大，在实际测量的时候你会发现这个差别是存在的，而测量数值较小那个管脚就是集电极，较大的就是发射极。

　　第二种方法

　　先把万用表旋至HFE字样，其实这个档位可以认为专门为三极管设计的，因此我们可以利用这个档位来区分三极管的三个极性，怎么测量呢？大家看到在万用表的右上方是不是有8个小插孔，我们可以把三极管插到这个小插孔里面，如果表盘上能够出现较大的数字且比较稳定，那么我们这个插孔就插对了，我们可以在表孔的表面读出相应管脚名称，除此之外也可以读出三极管的极性，相反如果没有出现这种情况，那么我们就换种插法，直到出现上述结果为止。

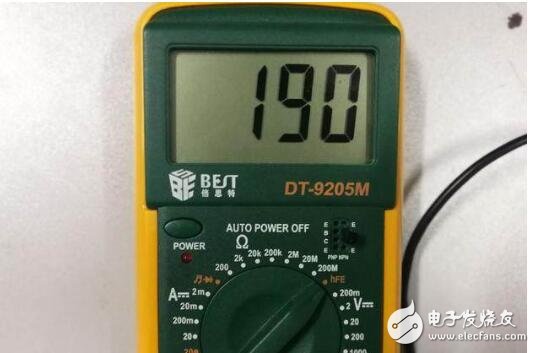

　　单凭说可能不好理解，例如下图就是当三极管插到对应为止，在万用表上所显示的数字，其实这个数字就是三极管的放大倍数，此时我们可以在表盘上可以读出相应的管脚，就是这么简单。
