关于万用表的功能介绍分析

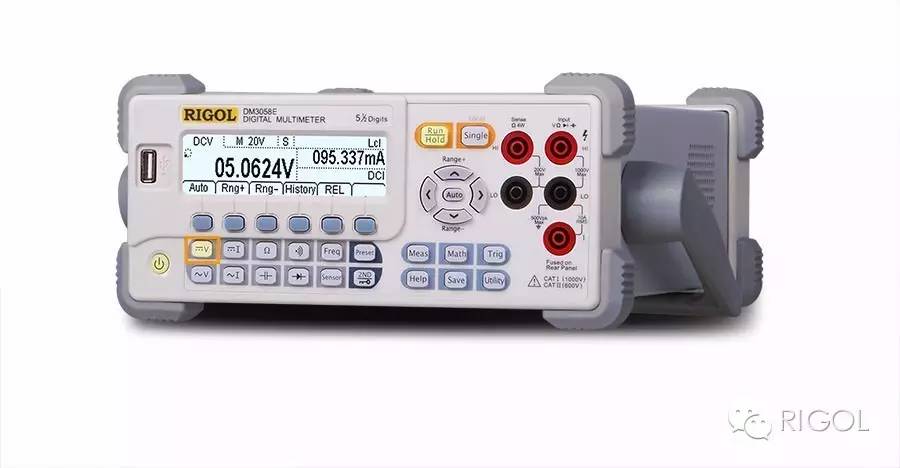

RIGOL DM3058 系列数字万用表是一款简单易用的台式测量仪器，提供多种省时的功能。其中之一便是第二测量功能。通常，该仪器配置为一次测量一个参数，如直流电压。但很多情况下可能还需要进行其他测量。这就需要重新对仪器进行连线。这无疑增加了复杂性，且增加了测量时间。

DM3058的第二测量功能可以同时显示两种测量。可用的第二测量以灰色显示在下图中：

图 1：DM3058 系列数字万用表可进行的主副测量显示图

注：灰色框表示有效的测量选择。

正确连接好仪器后，我们便可以使用该第二测量功能快速获得两个参数。

在本应用说明中，我们将演示如何利用仪器的第二测量功能来测量DCV和DCI。

设置步骤：

1、首先，正确配置仪器，使其能够进行正确的主测量。本例中，我们以DCV测量为例。

将被测设备连接至数字万用表。接线对于正确测量至关重要。

将被测电压的正端连接至数字万用表的Vhi端。

将待测电阻的负端连接至数字万用表的Ihi端。

连接数字万用表Vlo/Ilo端。

如下图3所示：

图 2：利用DM3058测量DCV和DCI的正确接线示意图

2、启用第二功能时，首先按第二功能键，然后按测量项的功能键，如DCI。

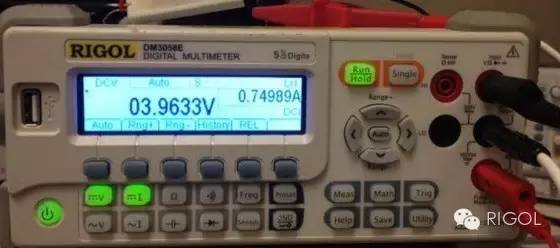

 之后，屏幕上会显示出DCV和DCI测量结果。
