如何用万用表判定双向晶闸管电极

　　普通晶闸管(VS)实质上属于直流控制器件。要控制交流负载，必须将两只晶闸管反极性并联，让每只SCR控制一个半波，为此需两套独立的触发电路，使用不够方便。

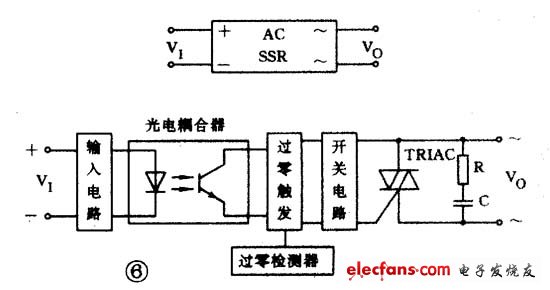

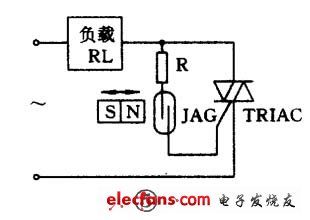

　　双向晶闸管是在普通晶闸管的基础上发展而成的，它不仅能代替两只反极性并联的晶闸管，而且仅需一个触发电路，是目前比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。

　　构造原理

　　尽管从形式上可将双向晶闸管看成两只普通晶闸管的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率双向晶闸管一般采用塑料封装，有的还带散热板，外形如图l所示。典型产品有BCMlAM(1A/600V)、 BCM3AM(3A/600V)、2N6075(4A/600V)，MAC218-10(8A/800V)等。大功率双向晶闸管大多采用RD91型封装。双向晶闸管的主要参数见附表。

　　双向晶闸管的结构与符号见图2。它属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。

　　检测方法

　　下面介绍利用万用表RXl档判定双向晶闸管电极的方法，同时还检查触发能力。

　　1.判定T2极

　　由图2可见，G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻都很小。在用RXl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T2极。 ，另外，采用TO—220封装的双向晶闸管，T2极通常与小散热板连通，据此亦可确定T2极。

　　2.区分G极和T1极

　　(1)找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。

　　(2)把黑表笔接T1极，红表笔接T2极，电阻为无穷大。接着用红表笔尖把T2与G短路，给G极加上负触发信号，电阻值应为十欧左右(参见图4(a))，证明管子已经导通，导通方向为T1一T2。再将红表笔尖与G极脱开(但仍接T2)，若电阻值保持不变，证明管子在触发之后能维持导通状态(见图4(b))。

　　(3)把红表笔接T1极，黑表笔接T2极，然后使T2与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经触发后，在T2一T1方向上也能维持导通状态，因此具有双向触发性质。由此证明上述假定正确。否则是假定与实际不符，需再作出假定，重复以上测量。显见，在识别G、T1，的过程中，也就检查了双向晶闸管的触发能力。如果按哪种假定去测量，都不能使双向晶闸管触发导通，证明管于巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A及3A以上的管子，应选RXl档，否则难以维持导通状态。
