巧用万用表检查线路短路和接地

　　万能表一般都用来测试家里的电线是否短路会不会发生漏电或者可以测试一下哪根线有电。

　　如果想检查线路有无短路。首先要把线路停电，然后把各个负荷开关拉开，用万用表的欧姆挡两两根线之间的电阻。正常情况下，电阻越大越好。如果判断线路有无接地，可以用万用表的欧姆挡。来测量每一根线路对地的阻值。也是越大越好。 需要指出的是，用万用表来测量线路有无短路和接地是不准确的。也是不应该的，假如接地或短路电阻非常小的话用万用表能够检测出来，假如电阻稍微大一些的话。万用表是检查不出来的，在380V的低压回路当中。应该用500V的摇表进行测量，不管是线路之间还是对地。都应该在0.38兆欧以上。否则是不合格。

　　首先，需要分出火线、零线。

　　地线： 把万用表打到交流电压档，且档位高于220V。将红色的表笔插入电压孔，黑色表笔不插，然后用红表笔插到插座的其中一个插孔，观察读数。

　　读数最大的是为火线，读数较小的为零线，读数基本没有动的为地线。

　　如果有2个读数小，一个读数大的说明地线没有接地，地线也接了零线。后面的第二步就不需要在测量了。

　　将万用表打到“短路”测试功能，（如果没有可以打到电阻测试），红黑表笔分别接到电路的地上和市电的地上，如果测试结果为短路，或者电阻极小，则线路接地了，反之就没有。

　　检查漏电和接地，把万用表打到200M上。比如测量设备绝缘，把表笔一头接设备外壳或者地线，表笔另一头接线路。测量绝缘时，手不能碰到表笔，防止导致测量误差。

　　万用表电阻档调到20K或200K，关掉总电源及负载电源，用万用表一根表笔接火线，一根表笔接地线，查看阻值，然后一根表笔接零线，一根表笔接地线，观看两次阻值情况，如果有一次出现7.3以上，或14.以上，说明有阻值的一次那次接的火线或零线漏电。

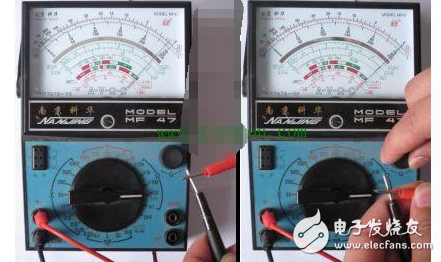

　　很多电工会告诉你，断掉所有电源，用最小的电阻档（或者用二极管档）测量两条线之间的电阻，看看是不是接近0欧姆（或者二极管档显示0），如果接近0，就基本上可以判断两条线短接到一起了，同样把这条线对地测量，看看是不是同样的状况，如果是证明这条线接地，这个方法当然是可行的，只是在实际工作上很多地方不方便断电了，如果不断电测量，可行吗？

　　电压的本质是电势差，只要两条线之间的电压为0，就可以使用电阻档测量：

　　1、假设要测量线A和线B之间有没有短路，线A和线B之间对零线可能有电压（比如有220伏），它们线上的电势分别为电势A和电势B，很多人第一时间想到的是，如果直接用电阻档测量，一定要分别断掉线A和线B上的供电，然后才能测量，这个思路不是说错误，只能说过于保守了。

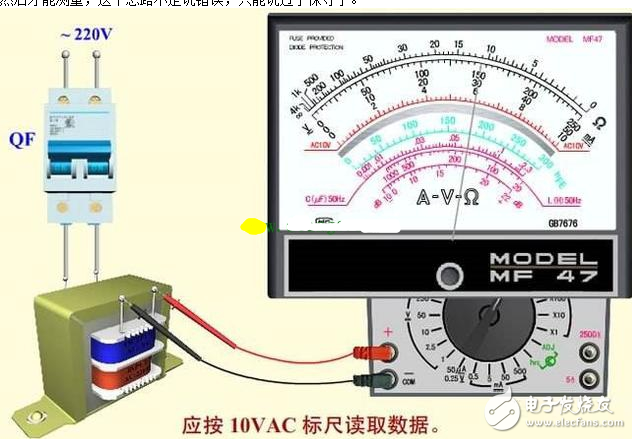

　　2、直接把万用表拨到交流电压档，选用最高量程，比如AC1000伏等，然后用万用表的交流电压档去测量线A和线B，假如两条线之间有相对比较高的电压（比如200伏），可以证明电势A和电势B是不相等的，也就是说电势A和电势B之间有电压差，这两条线不是等电势的，这两条线并没有短接在一起。

　　3、如果线A和线路B使用交流电压档测量没有电压，为了保证起见，再选用直流电压档比如1000伏档来测量它们之间，确认也没有直流电压，这个样可以证明电势A和电势B相等，注意相等不代表它们对零线N没有电压哦，比如线A和线B对零线N都是220伏，但是他们之间的电压也是0伏，这个时候，可以用最小的电阻档去测量这两条线之间的电阻了，如果接近0欧姆，说明这两条线是短路在一起的。

　　4、至于测量是否接地，简单也可以采用上边的方法来测量了，思路是把地线当作普通的线去理解了。但是一般测量是否碰地，可以使用摇表来测量绝缘电阻（一般绝缘的有5兆欧），这个时候是需要断电来测量的。
