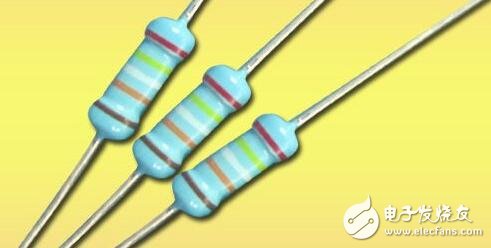

怎么使用万用表判断电阻的好与坏

　　①利用万用表选择合适的挡位。为了提高测量精度，应根据电阻标称值的大小选择挡位。应使指针的指示值尽可能落到刻度的中段位置（即全刻度起始的20%~80%弧度范围内），以使测量数据更准确。

　　根据电阻的标称读取标称阻值。打开万用表挡位开关，并根据电阻的标称阻值将万用表调到合适的欧姆挡位，如图152所示。

　　②利用万用表校零。

　　红、黑表笔短接，调整微调旋钮，使万用表指针指向0Ω的位置，然后再进行测试。

　　使用指针式万用表检测时，还需要执行将表针校（调）零这一关键步骤，方法是将万用表置于某一欧姆挡后，红、黑表笔短接，调整微调旋钮，使万用表指针指向0Ω的位置，然后再进行测试。

　　注意：每选择一次量程，都需要重新进行欧姆校零。校零示意图如图153所示。

　　图153 校零示意图

　　③用万用表测量与读数。

　　将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。测量时，待表针停稳后读取读数，然后乘以倍率，就是所测的电阻值。

　　通常，指针式万用表的欧姆挡位分为五挡，其指针所指数值与挡位相乘即为被测电阻的实际阻值。在观测被测电阻的阻值读数时，两眼应位于万用表的正上方（即眼睛应垂直观测万用表），若表盘内有弧形反射镜，则看到指针与其镜中的影像重合时方可读数。若指针位于两条刻度线之间，则除了将刻度线所代表的阻值读出外，还应再估计一下刻度间的数值，如图154所示。

　　图154 测量与读数

　　总结：若万用表测得的阻值与电阻标称阻值相等或在电阻的误差范围之内，则电阻正常；若两者之间出现较大偏差，即万用表显示的实际阻值超出电阻的误差范围，则该电阻不良；若万用表测得电阻值为无穷大（断路）、阻值为零（短路）或不稳定，则表明该电阻已损坏，不能再继续使用。

　　注意：由于人体是具有一定阻值的导电电阻，所以在检测电阻时手不要同时触及电阻两端引脚，以免在被测电阻上并联人体电阻，造成测量误差，如图155所示。

　　巨磁电阻到底是什么东西？

　　体积越来越小，容量越来越大——在如今这个信息时代，存储信息的硬盘自然而然被人们寄予了这样的期待。得益于“巨磁电阻”效应这一重大发现，最近20多年来，我们开始能够在笔记本电脑、音乐播放器等所安装的越来越小的硬盘中存储海量信息。

　　瑞典皇家科学院9日宣布，将2007年诺贝尔物理学奖授予法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔，以表彰他们发现了“巨磁电阻”效应。瑞典皇家科学院说：“今年的物理学奖授予用于读取硬盘数据的技术，得益于这项技术，硬盘在近年来迅速变得越来越小。

　　通常说的硬盘也被称为磁盘，这是因为在硬盘中是利用磁介质来存储信息的。一般而言，在密封的硬盘内腔中有若干个磁盘片，磁盘片的每一面都被以转轴为轴心、以一定的磁密度为间隔划分成多个磁道，每个磁道又进而被划分为若干个扇区。磁盘片的每个磁盘面都相应有一个数据读出头。

　　简单地说，当数据读出头“扫描”过磁盘面的各个区域时，各个区域中记录的不同磁信号就被转换成电信号，电信号的变化进而被表达为“0”和“1”，成为所有信息的原始“译码”。

　　伴随着信息数字化的大潮，人们开始寻求不断缩小硬盘体积同时提高硬盘容量的技术。1988年，费尔和格林贝格尔各自独立发现了“巨磁电阻”效应，也就是说，非常弱小的磁性变化就能导致巨大电阻变化的特殊效应。

　　这一发现解决了制造大容量小硬盘最棘手的问题：当硬盘体积不断变小，容量却不断变大时，势必要求磁盘上每一个被划分出来的独立区域越来越小，这些区域所记录的磁信号也就越来越弱。借助“巨磁电阻”效应，人们才得以制造出更加灵敏的数据读出头，使越来越弱的磁信号依然能够被清晰读出，并且转换成清晰的电流变化。

　　1997年，第一个基于“巨磁电阻”效应的数据读出头问世，并很快引发了硬盘的“大容量、小型化”革命。如今，

　　笔记本电脑、音乐

　　播放器等各类数码电子产品中所装备的硬盘，基本上都应用了“巨磁电阻”效应，这一技术已然成为新的标准。

　　瑞典皇家科学院的公报介绍说，另外一项发明于上世纪70年代的技术，即制造不同材料的超薄层的技术，使得人们有望制造出只有几个原子厚度的薄层结构。由于数据读出头是由多层不同材料薄膜构成的结构，因而只要在“巨磁电阻”效应依然起作用的尺度范围内，科学家未来将能够进一步缩小硬盘体积，提高硬盘容量。
