如何检测和应用线性霍尔传感器

　　线性霍尔传感器有单端输出(三个管脚)和双端输出的(4或8个管脚)两种，如图1所示。

　　图1两种线性霍尔传感器的电路结构

　　线性霍尔传感器的典型产品见表。

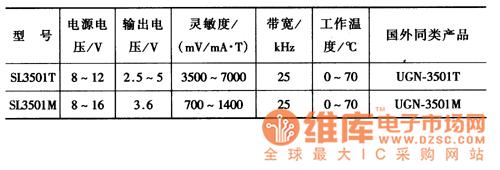

　　表1部分线性霍尔传感器主要参数

　　测试线性霍尔传感器的好坏可以按图1搭一个测试电路，以三端管脚的3503U(电动自行车上调速用)为例。

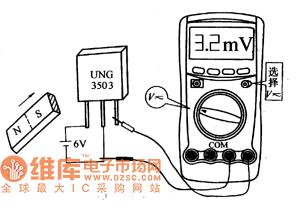

　　图2测试线性霍尔传感器好坏的电路

　　图2中，电源电压为直流6V，测试电表为UT60E数字万用表(拨在V=档)，测试时，用一条形磁铁，S极逐渐靠近霍尔传感器有型号标志的一面，数字万用表的电压应逐步升高，可由静态时的3.2V上升至L5V。如果同时用一块N极的磁铁靠近传感器无字的一面，数宇万用表电压可达到4V以上。而且电压的升高是随着磁铁的靠近，逐渐增加的(线性关系)。有上述变化的线性霍尔传感器就是好的。
　　线性霍尔传感器的应用范围很广，下面仅介绍两种类型的具体应用，如图3和图4所示。
　　图3磁通密度测试电路

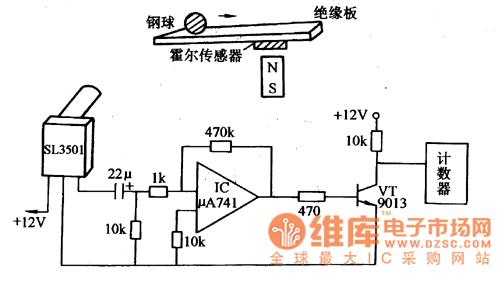

　　图4用霍尔传感器的计数装置
