采用整套国产主控方案的TP-LINK家用摄像头

家用摄像头已经成为许多家庭不可或缺的一个智能单品，有出于防盗安全，也有能随时联系和观察家人等等原因。是一款单价不高却带来很多便利和安全感的智能单品。

拆解设备为：TP-LINK 400万全彩云台无线摄像机（型号IPC44AW），以下称之为摄像机。

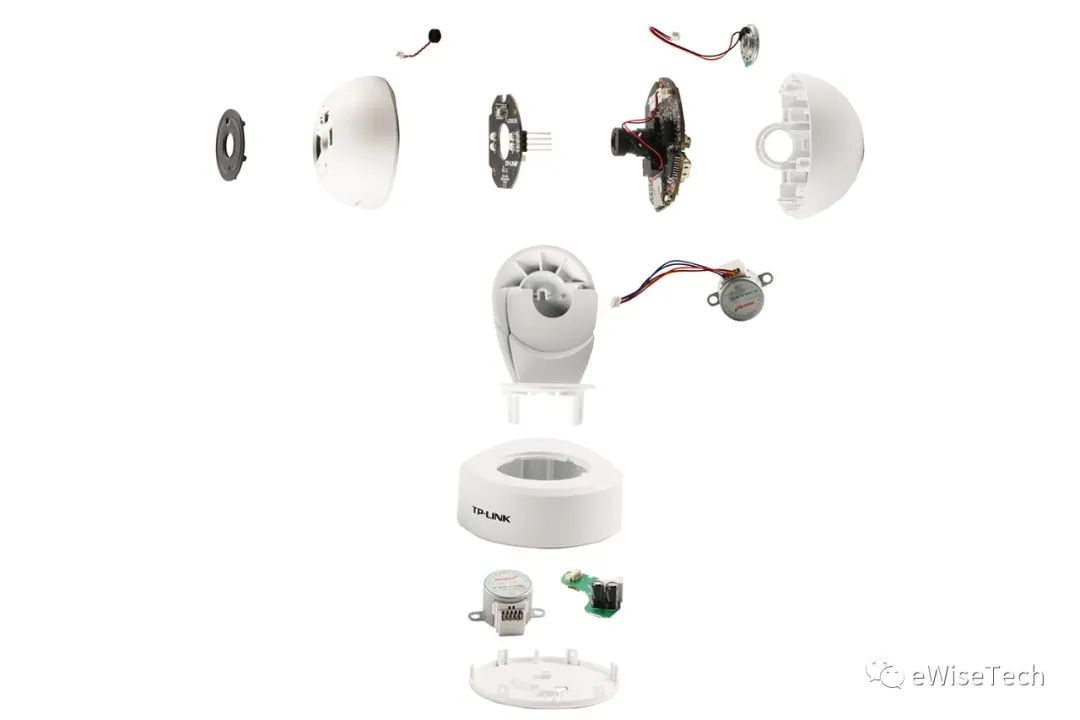

E拆解

本款摄像机可摆放在桌面，也可配合包装配件安装在墙面和屋顶。所以底座盖表面有3块防滑脚垫和2处固定安装凹槽。

底座盖并没有用螺丝固定，仅用卡扣固定。底座内用4颗螺丝固定绿色电源接口板和底座电机。

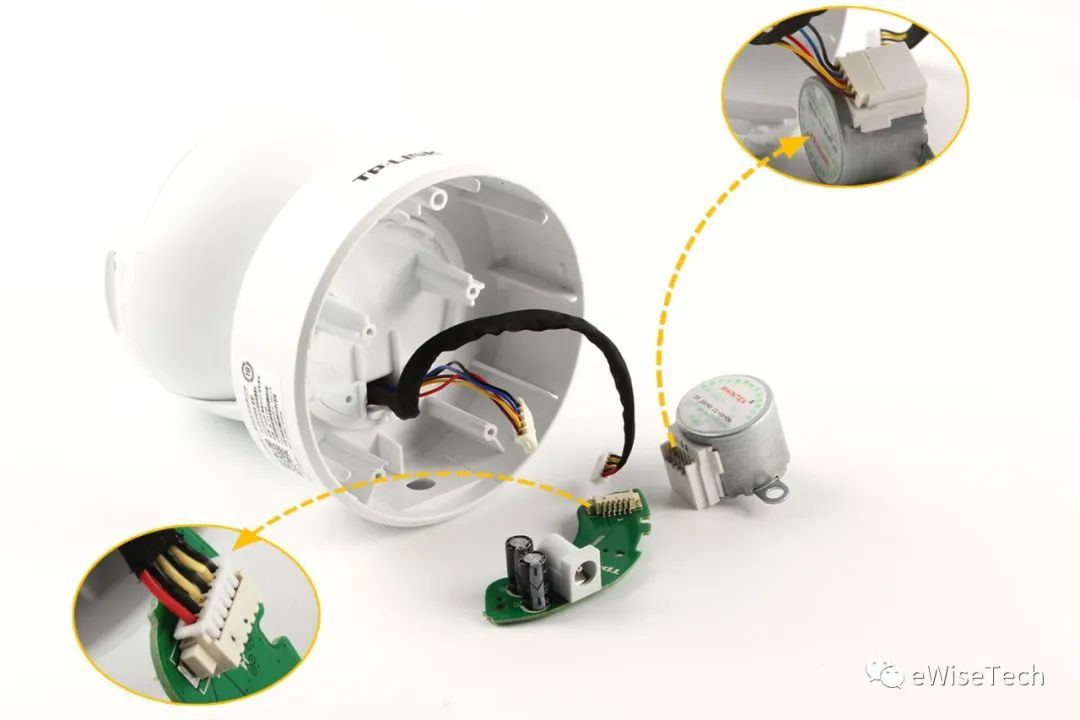

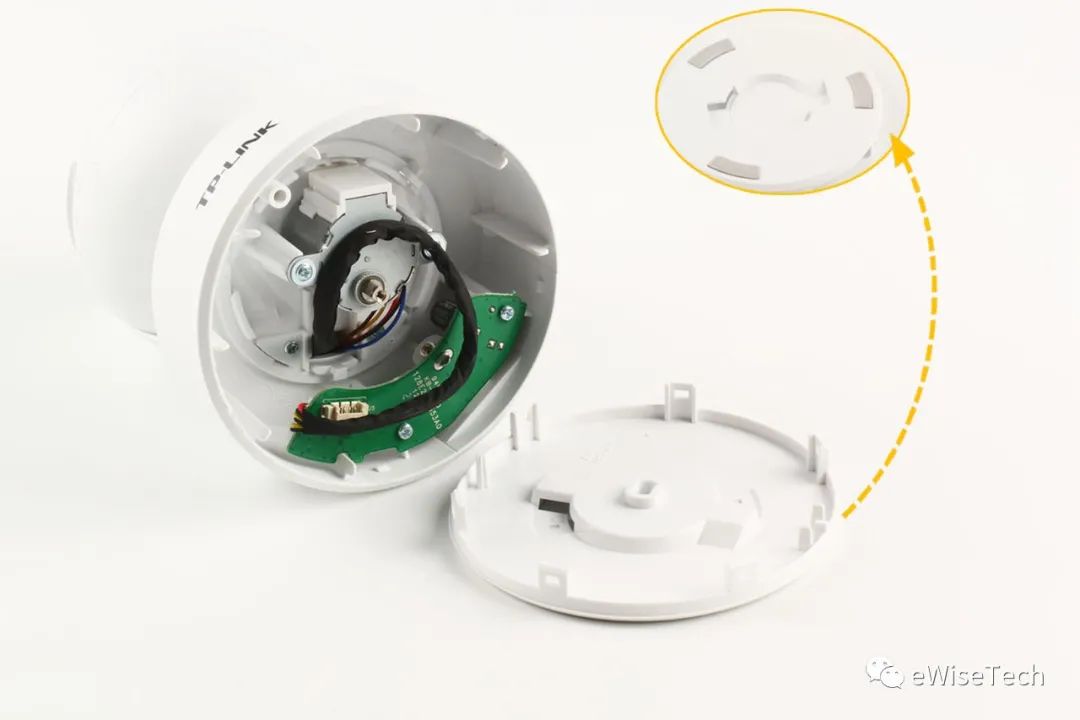

取下电源接口板和底座电机，接口板和电机用接口连接线与摄像机球壳内组件连接。

摄像机使用3.5毫米DC接口供电，接口旁有2颗JWCO佳维诚 16V220uF电容。底座电机来自深圳正德智控型号W-24BYJ,5V供电。

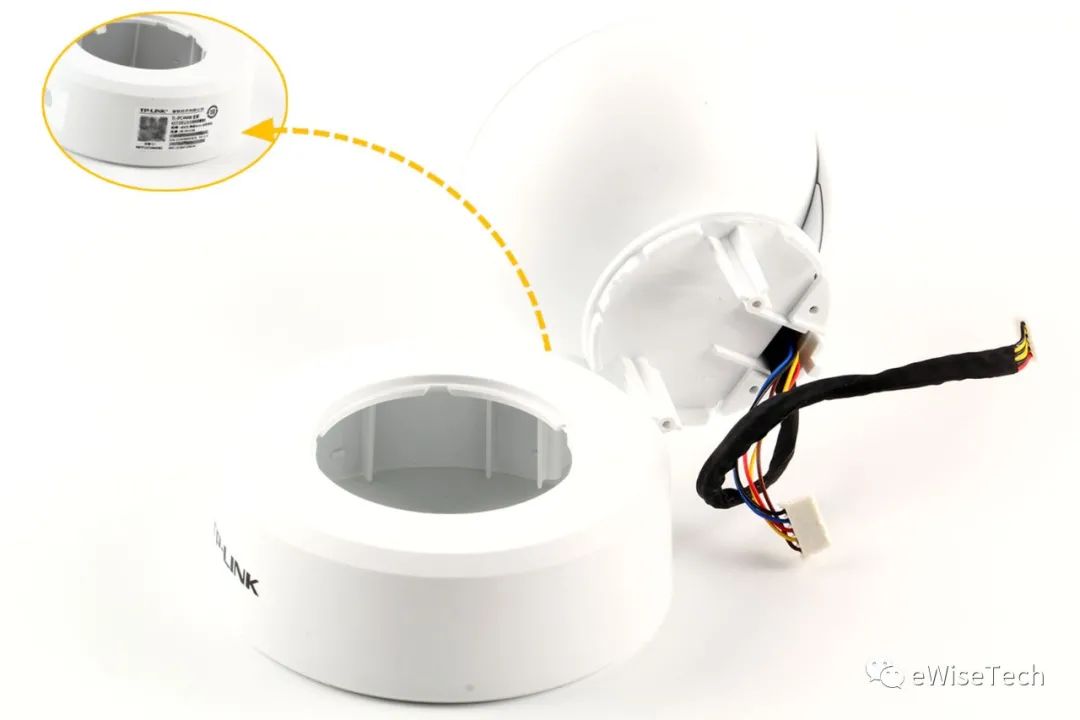

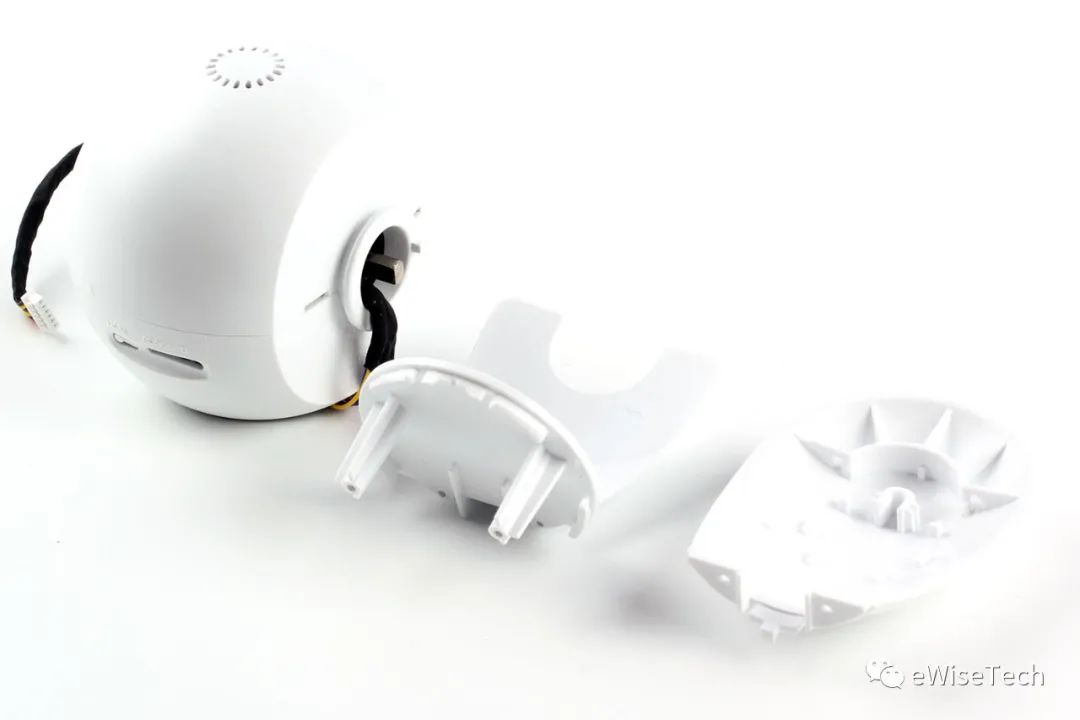

中间的旋转支架与底座之间同样用卡扣固定，用手向外稍加用力就可分离。底座上有产品品牌LOGO和产品信息标签。

摄像机垂直支架为内外2块壳体，两者之间用2颗螺丝固定，壳体内夹着接口连接线。摄像机球头外壳与支架间为保持旋转涂有润滑剂。

摄像机本体前后外壳用卡扣固定，用撬片便可撬开。前壳内为主控板，各组件接口连接线与主板连接。

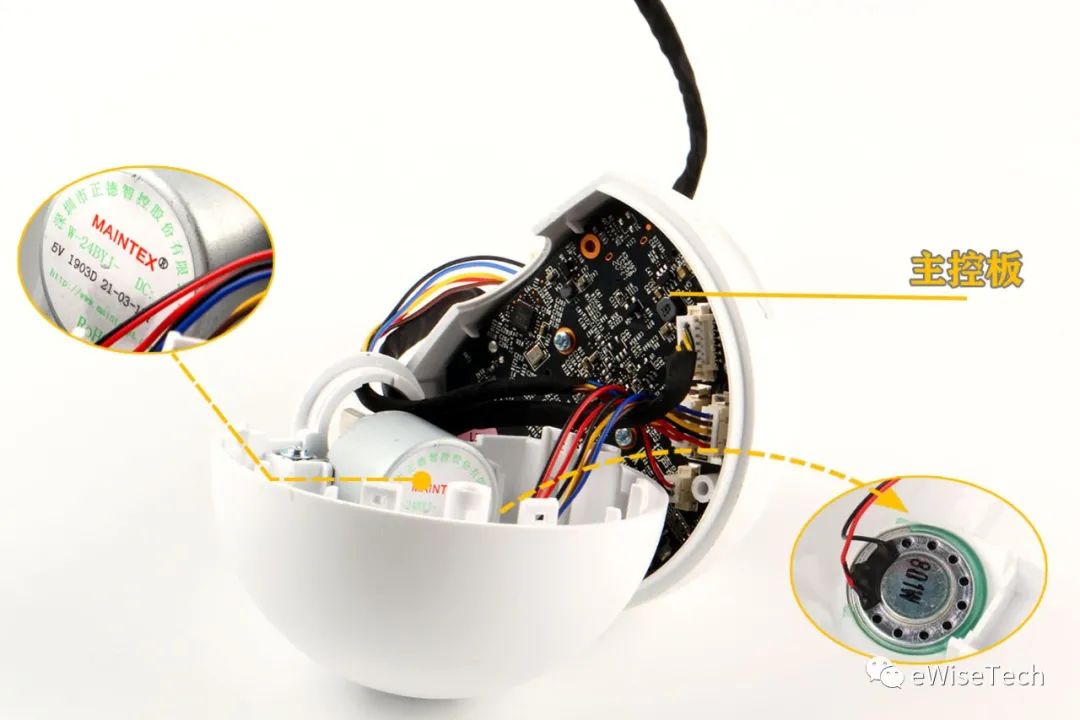

后壳内为旋转电机和外放扬声器，电机同样来自深圳正德智控型号W-24BYJ,5V供电，扬声器用黏胶固定在壳体后方。

摄像机前壳内有2块主板，摄像机主控板下还有一块主板，有红外夜视补光灯板和白光灯板组成，主控板与红外灯板间用插针式连接器相互连接。

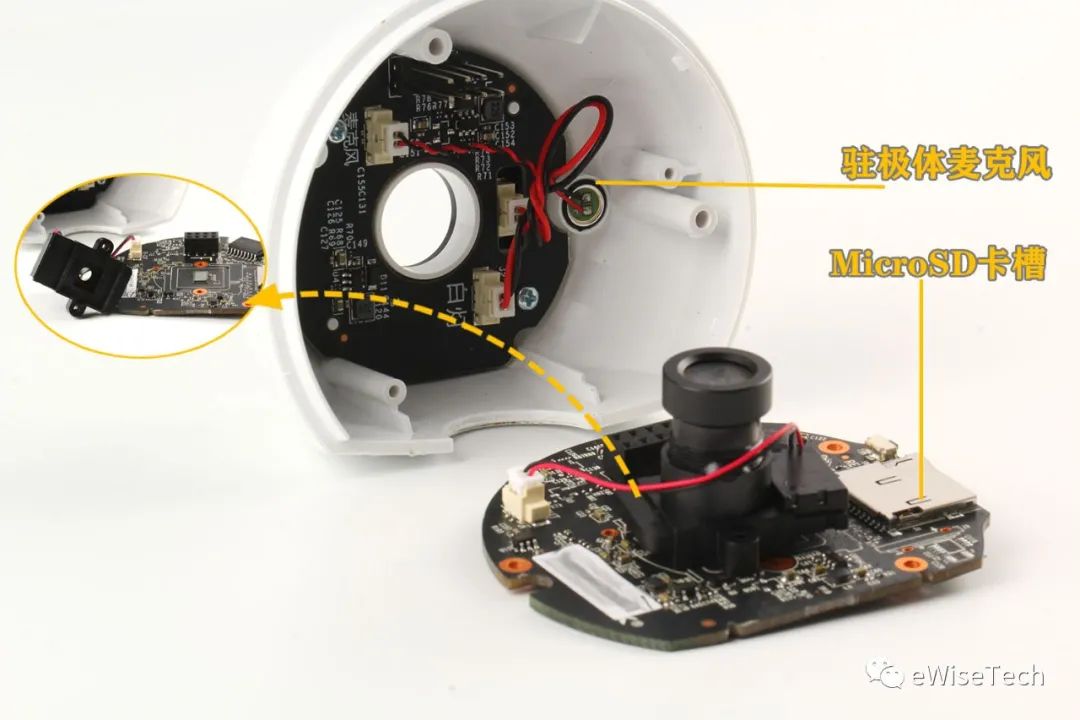

前壳顶端还有一颗驻极体麦克风。

主控板正面有个MicroSD卡槽，最大支持128GB拓展内存。摄像机镜头驱动模组直接用2颗螺丝固定在主控板上，两者之间没有使用黏胶等防尘措施。

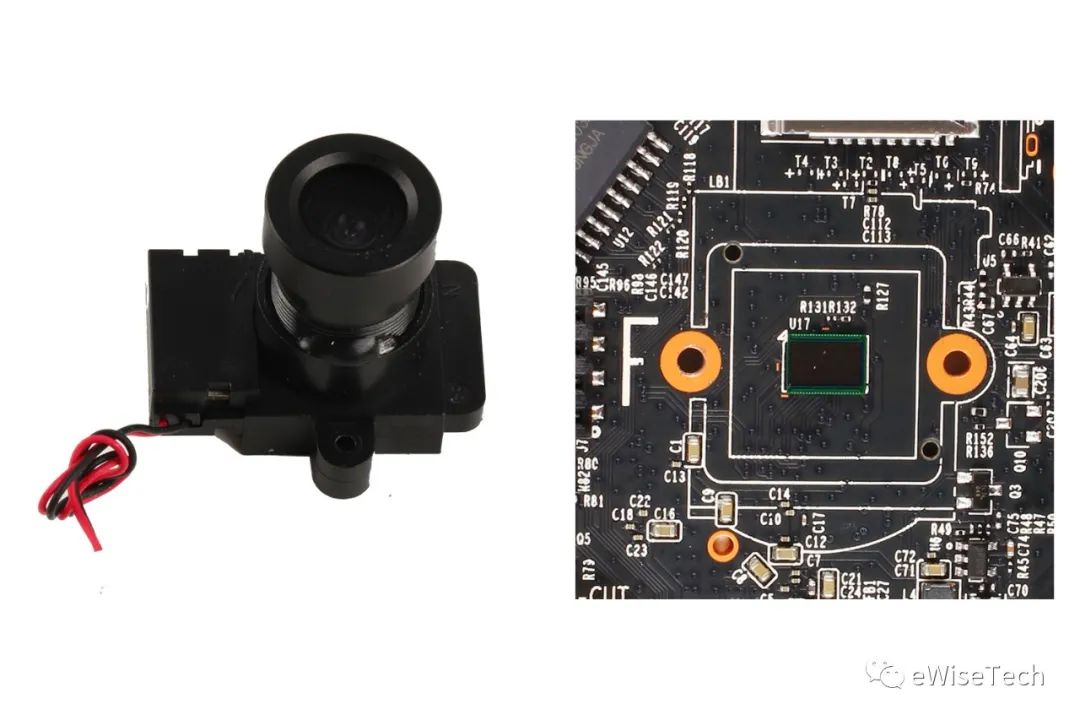

摄像机采用400万像素专用模组，镜头驱动模组与CMOS传感器分离设计，CMOS传感器来自思特威SmartSens Technology，400万像素，1/2.9英寸，支持2K高清视频采集。

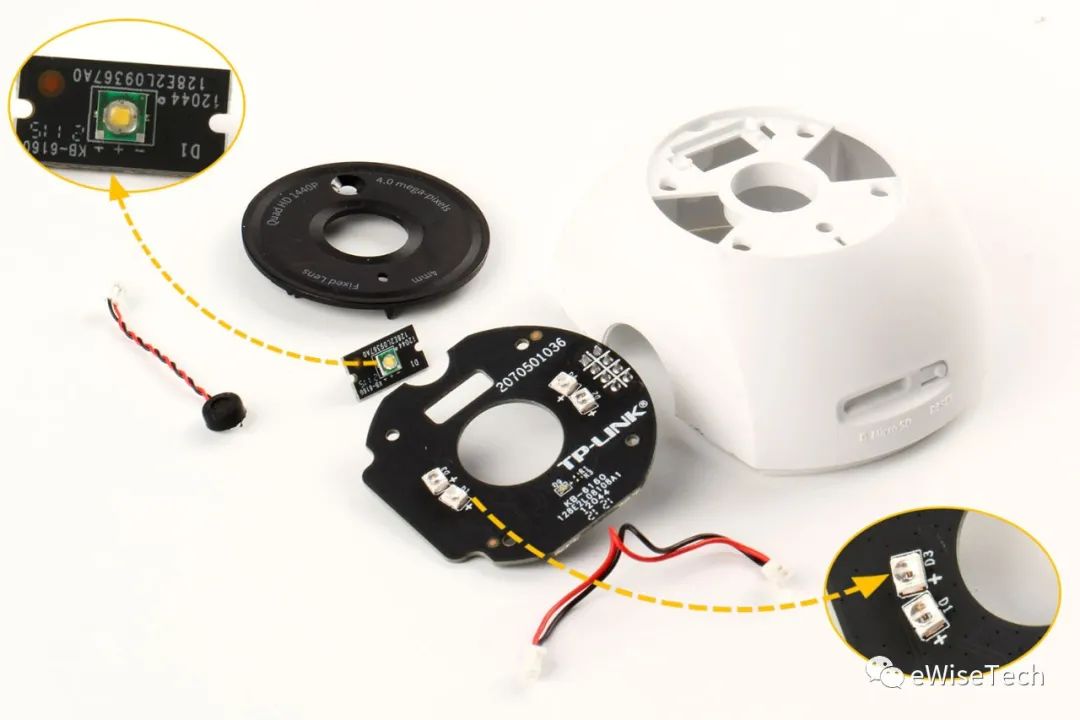

最后拆下正前方塑料保护盖，取下大小2块LED灯板，小灯板与大板之间用双芯接口线连接，麦克风外有一层黑色防尘胶套。

大灯板正面左右两侧共4颗红外LED灯珠，PCB板下方有一颗通电信号LED灯珠。小灯板上集成一颗白光LED灯珠，用于全彩夜视补光照明。

总结：用一贯拆解形式看TPLINKIPC44AW摄像机整体拆解简单，整机使用白色ABS塑料，内部结构简单方便后期维修保养更换组件，内部没有采用防水设计，大大降低整机成本。

E分析

接着再来看看它的主控方案是什么样的呢？

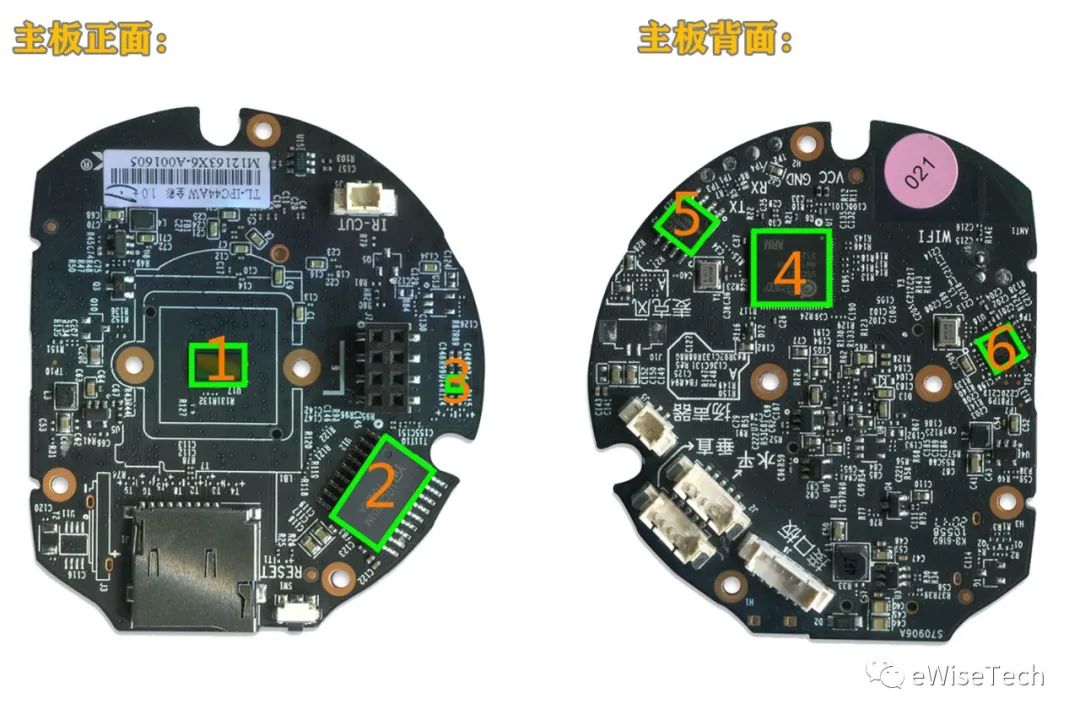

主板正反面主要IC：

SmartSens Technology -SC4320-400万像素CMOS传感器

YW友旺科技--电源马达驱动

Awinic--音频功放

Sigmastar--单核高集成处理器

 Sigmastar--2.4G Wi-Fi单片机

 XMC--64MB NOR FLASH

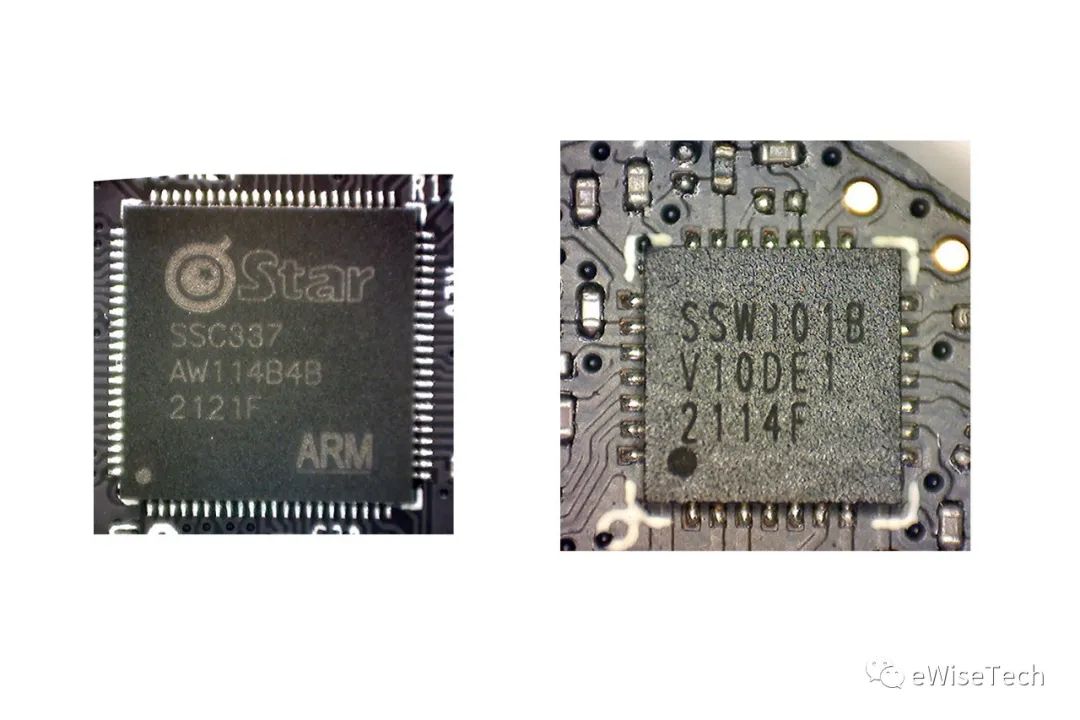

摄像机采用国产主控解决方案，星宸科技( SigmaStar)SSC337高集成度单核SOC，芯片集成图像处理器和音频解码器；2.4G无线芯片同样来自星宸科技( SigmaStar )，型号SSW101B,该芯片是一种为视频传输设计的高度集成Wi-Fi单片机，支持IEEE802.11b、802.11g和802.11n的所有数据速率。



可以说该摄像机使用了一套国产主控方案，处理器和无线网络芯片由厦门星宸科技提供。CMOS传感器来自上海思特威，电源马达驱动由杭州友旺科技提供，上海艾为电子提供音频功放等等。
