labview教程之如何实现内存空间共享

　　在C语言中,可以采用文件映射的方法,开辟一段内存空间,各个进程和线程可以利用这段共享内存空间进行数据交换,也就是写读操作,这里涉及到一个控制权限的问题,任何时刻,只能允许一个线程或者进程对内存空间进行操作,看一段代码,是通过API实现的内存空间共享.

　　#defineFILE_SIZE1024

　　staticHANDLEhMapFile;

　　staticLPVOIDlpMapAddress;

　　staticLPCTSTRg_szEventName="EventName";

　　voidWrite(char*data){

　　if(lpMapAddress!=NULL){

　　MEMSet(lpMapAddress,0,FILE_SIZE);

　　sprintf((char*)lpMapAddress,"%s",data);

　　}

　　}

　　voidRead(){

　　if(lpMapAddress!=NULL){

　　printf("%sn",lpMapAddress);

　　}

　　}

　　voidProcess1(){//写数据

　　hMapFile=CreateFileMapping(

　　INVALID_HANDLE_VALUE,//Currentfilehandle.

　　NULL,//Defaultsecurity.

　　PAGE_READWRITE,//Read/writepermission.

　　0,//Max.objectsize.

　　FILE_SIZE,//SizeofhFile.

　　"MyFileMappingObject");//Nameofmappingobject.

　　if(hMapFile==NULL)

　　{

　　printf("Couldnotcreatefile-mappingobject.");

　　return;

　　}

　　//

　　lpMapAddress=MapViewOfFile(hMapFile,//Handletomappingobject.

　　FILE_MAP_ALL_ACCESS,//Read/writepermission

　　0,//Max.objectsize.

　　0,//SizeofhFile.

　　FILE_SIZE);//Mapentirefile.

　　if(lpMapAddress==NULL)

　　{

　　printf("Couldnotmapviewoffile.");

　　return;

　　}

　　::Sleep(10000);

　　//Writedata

　　ANDLEhEvent=::OpenEvent(

　　EVENT_MODIFY_STATE,

　　FALSE,

　　g_szEventName);

　　while(hEvent!=NULL){

　　scanf("%s",lpMapAddress);

　　::SetEvent(hEvent);

　　}

　　::CloseHandle(hEvent);

　　hEvent=INVALID_HANDLE_VALUE;

　　}

　　在Labview如果想动态申请内存只能通过DLL或者CIN来实现,LABVIEW本身又不支持指针操作,实现非常困难,不过我们可以通过数组来实现内存的分配.

　　共享内存同全局变量一样,同样存在数据竞争的问题,我们可以把共享内存看成是内存数据块全局变量.

　　LABVIEW中防止数据竞争的最好办法是把读写操作在一个VI里,LABVIEW本身就会保证任意时刻只能有一个读写操作.

　　对于全局可读写变量,LABVIEW可以用内置全局变量也可以用FUNCTIONGLOBAL(我前面的文章中专门谈到了FUNCTIONGLOBAL和AE的概念,可以参照一下)

　　在自动化控制领域,内存共享应用非常广泛,对CAN总线控制卡,有双口RAM的概念,对PLC有输入输出映射区,实际上指的都是固定的RAM空间,相对于计算机来说,就是一段内存空间.

　　熟悉PLC的朋友都非常清楚,PLC是采用循环扫描的方式来运行程序的,扫描开始前,一次性地读入外部开关的状态,存入输入映射区中,在一次扫描程序运行期间,它的状态是不变的.

　　我们在LABVIEW设计控制程序时,也完全可以借用这个方法,实际上很多DSC和外部设备通过OPC通讯都是采用固定间隔更新的方法.[page]

　　输入更新(开关,模拟量)--->写入共享内存------>程序处理------>输出更新(读共享内存,继电器,模拟量输出,写入硬件设备)

　　LABVIEW的共享内存是通过AE结合FUNCTINGLOBAL实现的.

　　我们看一下它的实现过程.

　　首先定义了AE的四个动作,INITREADWRITEREADALL

　　然后定义的四个选择项,分别对应离散输入,线圈,输入寄存器,保持寄存器(MODBUS定义)

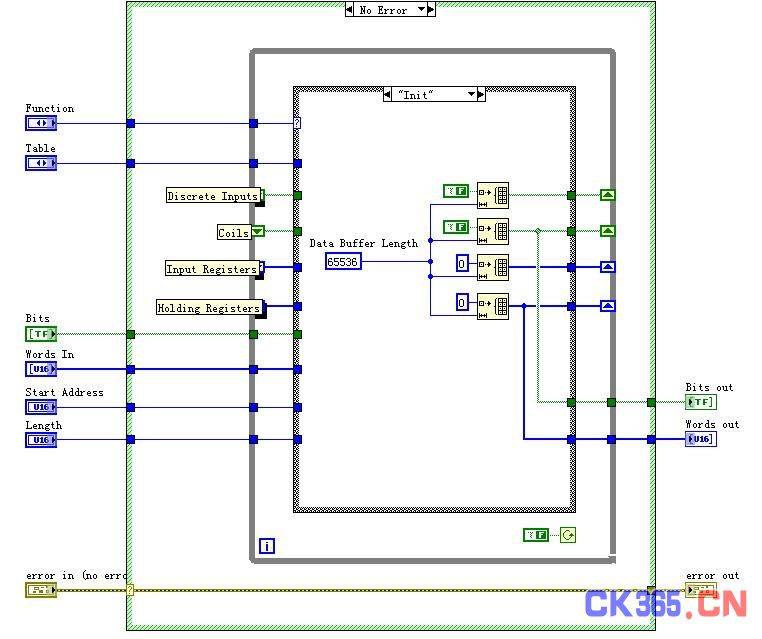

　　对应四中数据,分别在INIT的CASE中定义了长度为65536的数组,实际上定义了四个共享内存区

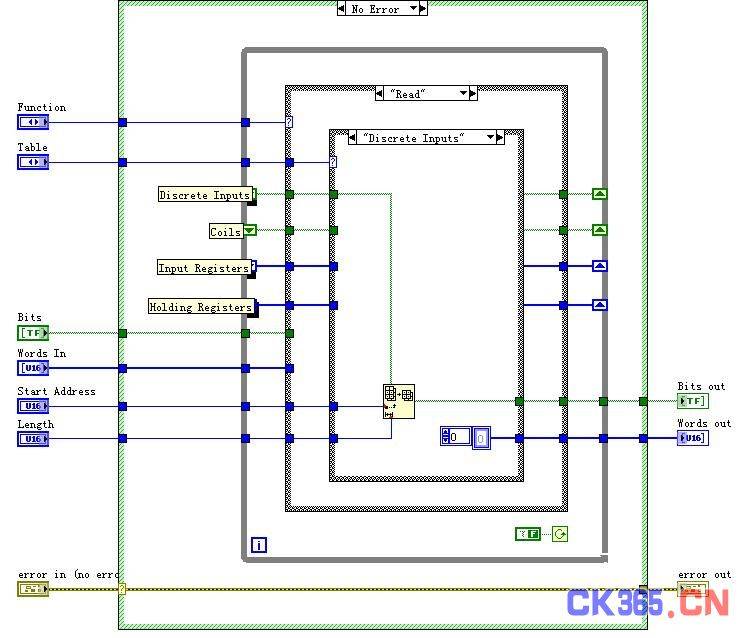

　　上图是读离散性输入的CASE,其他分别是读COILS,INPUTREG,HOLDINGREG

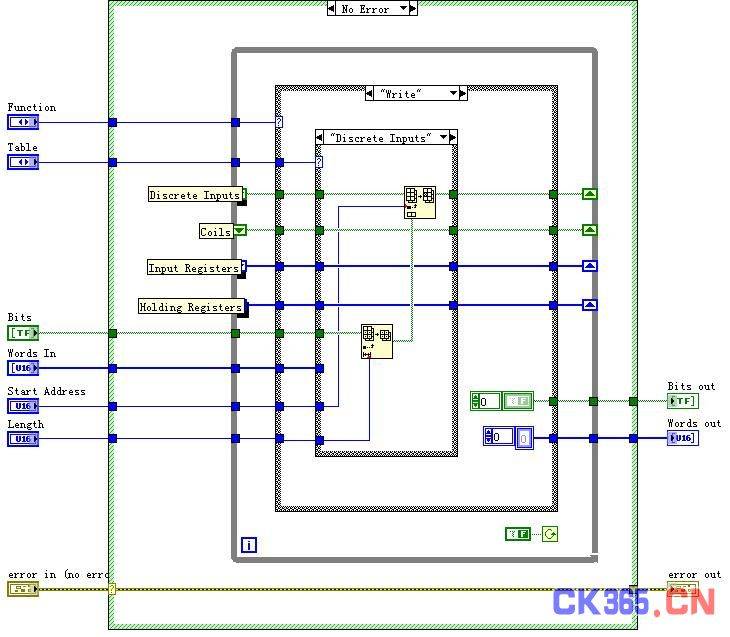

　　其它写的CASE类似.

　　这样,我们在LABVIEW中任何位置,包括子VI,对这四个共享内存空间进行读写操作,实现的数据交换的功能.
