LabVIEW——如何配置和使用功能块

　　如果在项目文件中使用功能块，可以直接在函数中选择需要的功能块。因为功能块采用的是Labview最新的XNODE方式，所以可以直接通过对话框配置功能块。

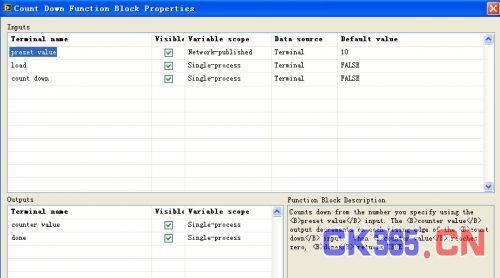

　　下面通过减计数器功能块，详细介绍一下配置对话框。双击功能块，启动配置对话框。

　　配置对话框分为输入和输出两部分。输入输出配置方式基本相同包括一下配置。

　　1、可见复选框用设置是否隐藏端子，对于不需要使用的端子，应该隐藏。

　　2、变量范围。变量范围可以选择单进程、网络发布和无变量。

　　无变量表示不使用共享变量，直接使用功能块的输入、输出端子。

　　功能块支持共享变量，因此可以直接在网络中或者实时系统中连接到共享变量。

　　选择网络发布或者单进程后，功能块自动创建端子对应的共享变量，功能块的端子不再需要在程序框图上连接。

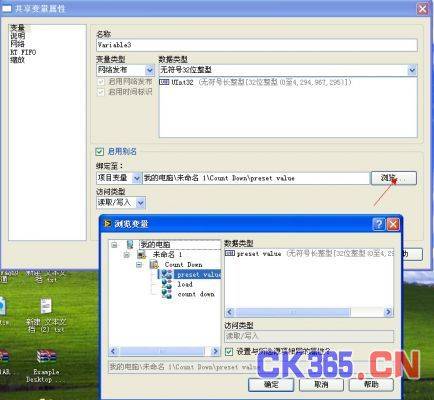

　　下面演示一下其它共享变量如何链接到输入、输出共享变量。

　　3、数据源。数据源可以选择变量、端子和默认。

　　数据源和变量范围存在对应关系。如果数据源选择了变量形式，则变量范围可以设置为单进程或者网络发布。如果数据源选择端子方式，则变量范围选择无变量。

　　4、默认值

　　对于输入，可以设置参数的默认值。对于输出，不存在设置默认值的问题。
