LABVIEW编程技巧之如何有选择的显示多条波形

在工程应用中，经常会遇到有选择地显示多条曲线或者波形的问题。比如同时检测10路模拟量输入，但是不需要同时显示10条波形，需要根据用户指定，显示一条或者多条曲线。

下面以波形图（XY图类似）为例，简要说明一下几种实现的方法。首先看看如何利用波形图显示多条波形曲线。

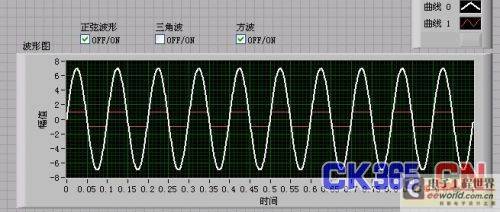

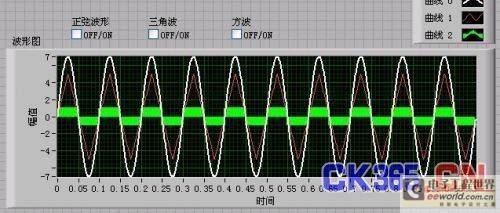

波形图共显示了三条曲线，分别是正弦波形（白色）、三角波形（红色）、方波（绿色）。下面我们增加三个复选框，由用户自己选择显示那些波形曲线。

如何显示其中的部分波形曲线，有多种方法。

一、利用波形控件的属性节点，隐藏不需要显示的部分曲线。

这是比较常见的方法，也是不推荐使用的方法。调用属性节点会导致程序运行缓慢，非必要时不宜频繁使用。

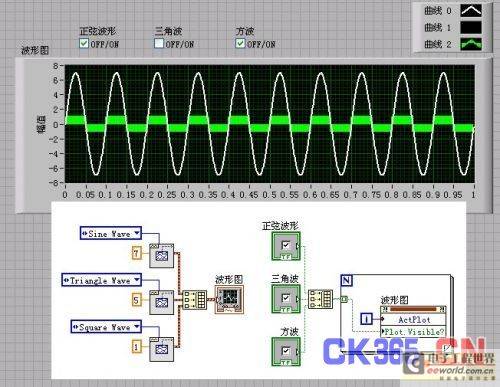

该方法首先需要选择活动曲线，然后设定该曲线是否可见。

二、通过控制波形数组元素数量，来控制显示波形的数量。

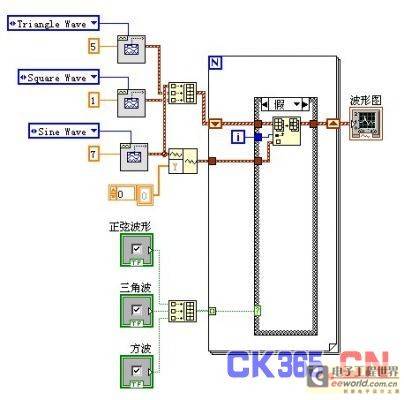

我们知道，波形数组对应多个波形(曲线），波形数组中的每个元素代表一条波形，因此通过控制波形数组，就可以控制显示曲线的数量。[page]

这种方法由于改变了曲线的数量，因此也改变了曲线的次序，线形、颜色等会出现问题。如果我们个性化了各个曲线设置，这种方法就不适用了。

三、利用空数组。

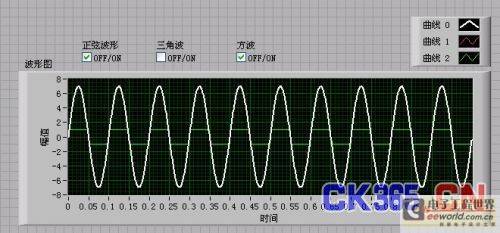

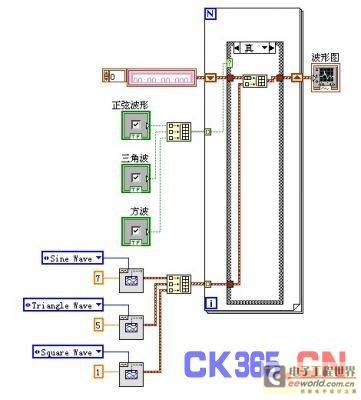

这是推荐使用的方法，对波形数组中不需要显示的波形，用空数组替换。因为波形不会显示空数组，间接地实现了波形隐藏的目的。同时也不存在曲线次序改变的问题，因为总的波形曲线数量并没有改变。
