LabVIEW的创建VI实例

　　· 第1步：创建新的VI。在主菜单中选择“文件→新建VI”，新建一个空白VI；也可选择“文件→新建”，在打开的“新建”对话框中选择“VI”。

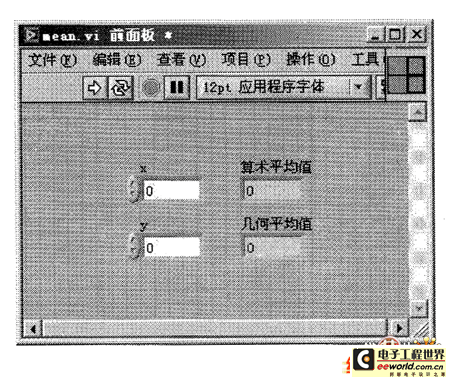

　　· 第2步：创建前面板。在前面板窗口中，通过控件选板的“新式→数值”子选板，添加两个数值输入控件，直接用键盘输入将标签分别命名为x和y；添加两个数值显示控件，标签分别命名为“算术平均值”和“几何平均值”，如图1所示。

　　图1 创建前面板

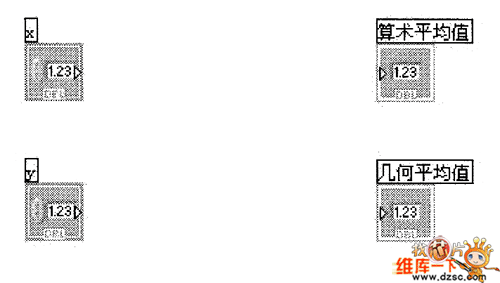

　　· 第3步：创建程序框图。在前面板窗口选择主菜单选项“窗口→显示程序框图”，切换到程序框图窗口。此时，前面板中的控件以接线端的形式出现在程序框图窗口中，如图2所示。

　　图2程序框图中的接线端

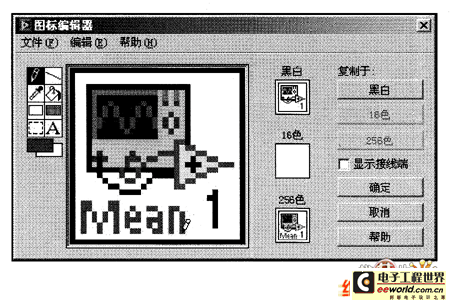

　　· 第4步：创建图标。在前面板窗口右上角的VI图标上单击鼠标右键，在弹出的快捷菜单中选择“编辑图标．¨”，打开图标编辑器窗口，如图6所示。使用图标编辑工具编辑图标，编辑完成后单击“确定”保存编辑效果。

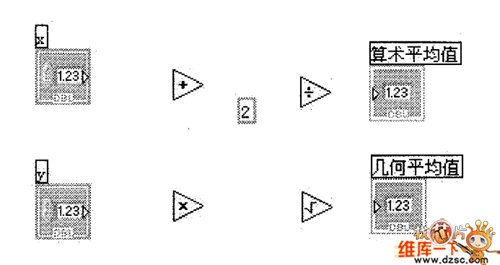

　　图3 添加节点对象

　　通过函数选板的“编程－数值”子选板添加节点对象，包括“加”函数、“除”函数、“乘”函数、“平方根”和常数2，如图3所示。

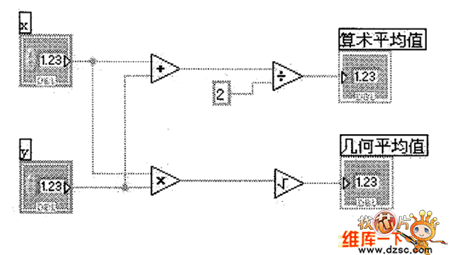

　　使用连线工具将接线端和节点对象连接起来，如图4所示。

　　图4 连接程序框图对象

　　· 第5步：创建连线板。在前面板窗口右上角的VI图标上单击鼠标右键，在弹出的怏捷菜单中选择“显示连线极”切换到连线板。在接线扳上单击鼠标右键，在弹出的快捷菜单中选择“模式”并选择2×2接线端模式，将接线端分别连接到前面板的两个输入控件和两个显示控件，如图6所示。

　　· 第6步：在前面板或程序框图窗口，选择“文件→保存”将VI保存为“mean.VI”至此，创建VI的步骤完毕。

　　图5编辑图标

　　图6前面板
