LabVIEW的创建连线板

　　从连线板的右键快捷菜单选项“模式”中选择一个连线板接线端模式。如果与前面板中的控件不匹配，以通过连线板的右键快捷菜单中的“添加/删除接线端”来设置接线端，直至和前面板中的控件相匹配。

　　将接线端分配至前面板控件上输入控件和显示控件的具体操作为：选择连线工具（或使用自动选择工具），将光标移至连线板接线端并单击左键，表示将分配此接线端：然后将标移至前面板控件上单击左键，即将一个接线端分配完成。此时连线中接线端的颜色和控件数据类型一致，如图1所示。

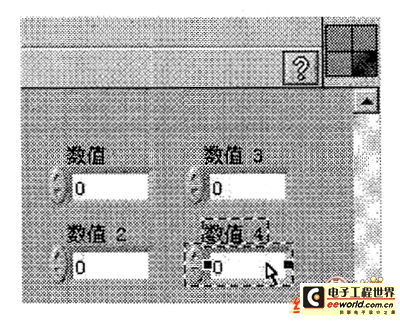

　　图1分配接线端步骤

　　重复上述操作完成其他接线端的分配，如图2所示。

　　前面板、程序框图和图标／连接器创建完成之后，就创建了一个完整的VI程序。在前面板或程序框图的菜单中选择“文件→保存”保存该VI。以后可以直接打开VI运行，也可以作为子VI给其他Ⅵ程序调用。在保存VI命名时，要考虑用户是否可能在其他平台使用该VI，一般不要使用一些平台上具有特殊用途的符号（如“＼、：、／、？”等）。

　　图2 分配所有接线端
