LabVIEW的连接前面板接线端和节点在内的程序框图对象

　　在工具选板中单击连线工具进行连线，也可单击自动选择工具，在接线端出现连线工具，在出现的位置单击即为连线开始的位置，当移到Ⅵ或函数节点上时，没有连接的接线端将出现接线头。

　　接线头表明了每个接线端的数据类型，光标移到某个接线端上时，接线端将不断闪烁，同时将出现一个提示框，显示接线端的名称。接线端被连接以后，当光标移到节点时，接线端的接线头将不再出现。连接成功的连线段是一段水平或垂直的直线，连线中的转折是两段连线交叉的地方。两段或多段连线的交点称为交叉点，一个连线分支包括从交叉点 到交叉点、接线端到交叉点、接线端到接线端之间的连线段，如图1所示。

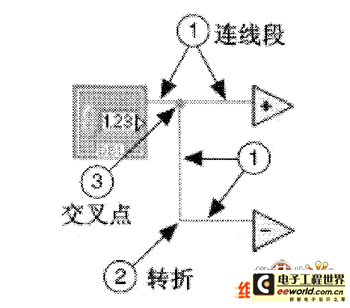

　　图1连线段、转折和交叉点

　　用连线连接接线端时，在垂直或水平方向移动光标可将连线转折；若要在多个方向转折连线，可先单击鼠标定位连线后再向新的方向移动光标。若要取消最后的连线定位点，按＜Shift＞键并单击程序框图上任意空白位置；若要中止连线操作，右键单击程序框图中任意空白位置即可。
