LabVIEW的VI图标

　　图1 VI图标

　　图标是VI的图形化表示，可包含文字、图形或图文组合。如果将VI 图1VI图标当作子VI被其他VI调用，那么在其他VI程序框图中会显示该子VI的图标。在VI图标上单击鼠标右键，从弹出的快捷菜单中选择“编辑图标”，即打开“图标编辑器”，如图2所示。

  图标编辑器窗口中，编辑工具位于左侧，中间为图标编辑区，右侧为颜色数选择。从编辑工具中选择合适的工具可在图标编辑区进行图标设计。编辑区的最小单元为一格，整个编辑区共有32×JZ格。图标编辑工具对应的名称及功能如表1所示。

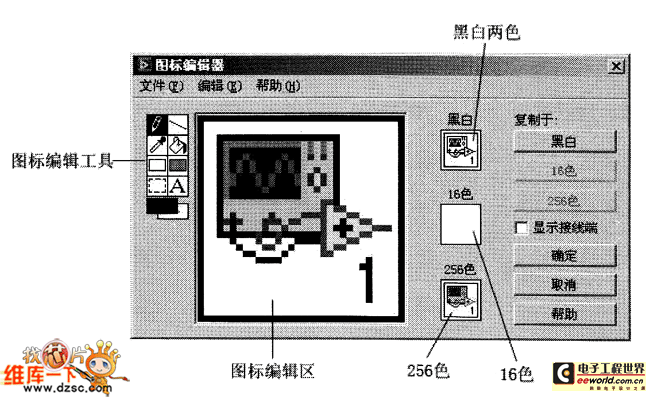

　　图2图标编辑

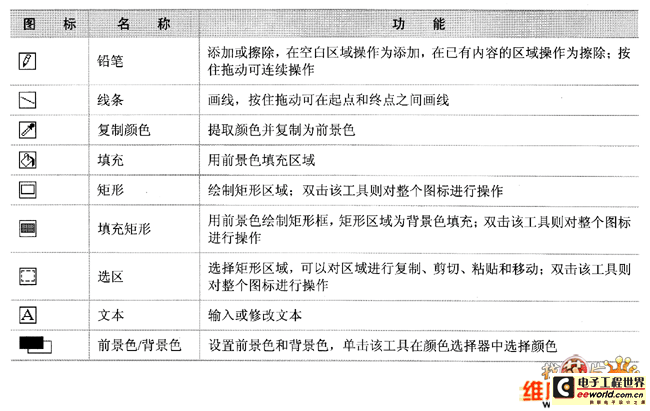

　　表1图标编辑工具名称及功能

　　编辑图标时，可以选择三种不同颜色数的图标（黑白,16色和256色）,从而使不同颜色数的显示器能显示相应颜色的图标。单击其中一个图标，图标编辑区分显示对应颜色的图标供用户编辑修改。窗口右侧“复制于”下面三个按钮的功能是将其他颜色的图标复制到按钮所表示颜色数的图标。如果从颜色数少的图标复制到颜色数多的图标，颜色不发生变化；如果从颜色数多的图标复制到颜色数少的图标，其中一些颜色分自动调整。设计时，可以先设计256色图标，然后将其复制到黑白色和16色中。
