LabVIEW的程序框图工具栏

　　程序框图窗口工具栏中的一些按钮与前面板窗口工具栏中的按钮相同。另外，还有几个控制程序代码执行的工具按钮，如表1所示。

　　表1程序执行工具按钮及其功能

　　2.工具选板

　　程序框图中的工具选板与前面板窗口中介绍的工具选板完全一致，打开与关闭的方式也完全相同，工具选板可同时位于前面板窗口和程序框图窗口中。具体请参阅2．2．2中的相关内容，在此不做赘述。

　　3．函数选板

　　函数选板中包含创建程序框图所需的函数和VI，函数选板仅位于程序框图窗口。函数和VI按照不同的类型被归入到不同的子选板中。函数和VI的类型包括编程、测量I/O、仪器I/O、数学、信号处理、数据通信、互连接口、Express，以及用户自定义和收藏的函数和VI类型，如图1所示。

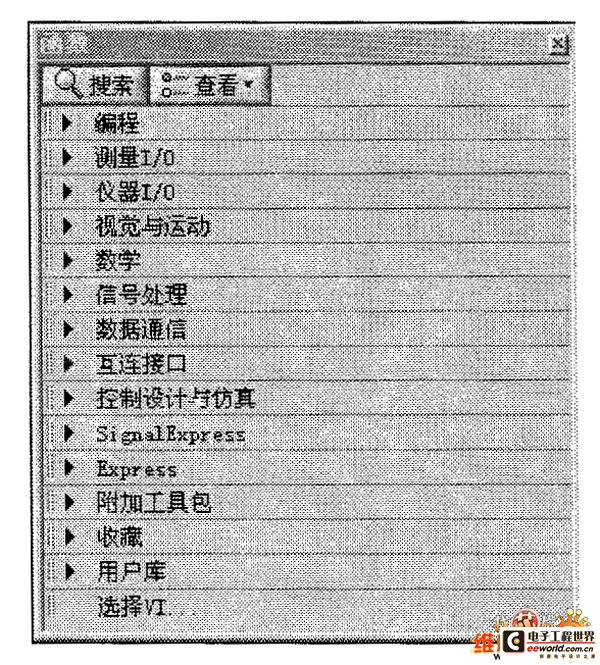

　　图1 函数选板
