LabVIEW的While循环

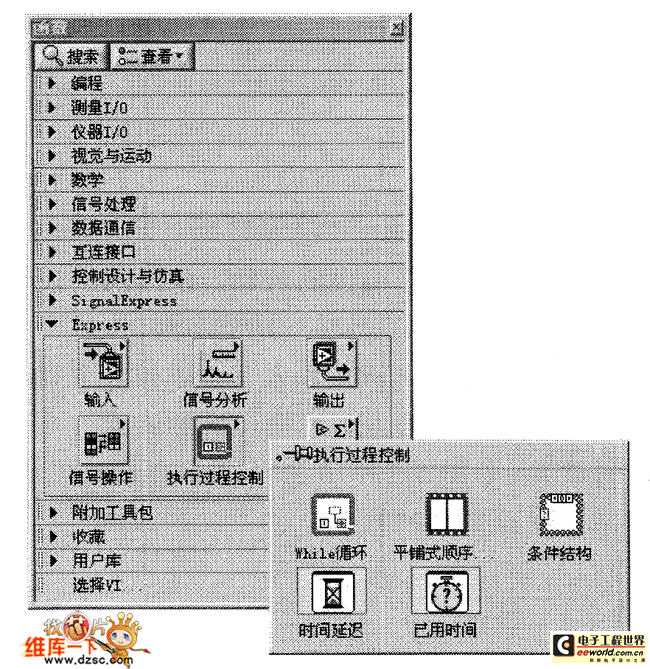

　　图1 执行控件中的While循环结构

　　While循环有两个参数：当前循环次数i和条件判断布尔量。While循环结构的循环次数不是由固定的数决定，而是根据布尔量来判断决定。每次循环结束以后，布尔量用来判断是否继续执行。循环继续的条件有两种：“真（T）时停止”和“真（T）时继续”，分别表示条件为真时停止循环和条件为真时继续循环。

　　建立While循环的步骤和建立For循环类似，需要以下几个步骤。

　　· 第1步：放置While循环框。选择选板中“编程→结构→While循环”，在程序框图窗口空白区域单击鼠标左键后拖动鼠标，使虚线框调整至合适大小，再单击鼠标左键完成While循环框的放置，如图2所示。

　　图2 放置While循环框

　　· 第2步：添加循环对象。同样，循环程序的所有对象都要包含在框内。
　

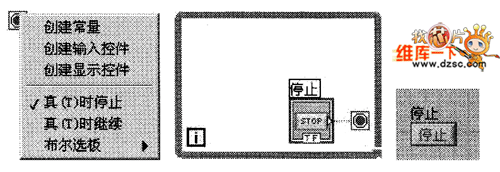

　　· 第3步：设置循环条件判断方式。在条件判断端单击鼠标右键，弹出如图3所示怏
 捷菜单。可以选择条件判断方式“真（T）时停止”或“真（T）时继续”，默认设置为“真（T）时停止”。选择“创建输入控件”添加一个控件来控制布尔量，此时前面板窗口出现一个按钮用来进行判断条件的控制。

　　图3 While循环条件判断方式

　　结构子选板和执行过程控制子选板中的While循环的不同之处在于：如果选择执行过程控制子选板中的While循环“Express→执行过程控制→While循环”，则在放置循环框时会自动建立一个输入控件，可以省略上述第3步。
