LabVIEW 8.2的数字滤波设计

　　LabVIEW中提供了多种滤波器和用来设计滤波器的函数节点和Ⅵ。滤波器节点位于函数选板的“信号处理－滤波器”，如图所不。

　　数字滤波节点可以将输入信号直接经过滤波器处理，也可以计算滤波器系数来设计滤波器。滤波器包括Butterworth滤波器、Chebyshev滤波器、椭圆滤波器、贝塞尔滤波器、等纹波滤波器等。如表详细列出了滤波器节点的图标、接线端、名称和功能。其中常见参数说明如下。

　　filter type：滤波器类型，值为0表示低通、1表示高通、2表示带通、3表示带阻。

　　X：输入信号序列，数据类型可以是双精度浮点数或双精度浮点复数。


　　如图 滤波器子选板

　　samp1ing freq:fs:采样频率，默认为1，如果设置小于或等于0则出错。

　　high cutoff freq:fh: 上限截止频率，如果fi1ter type 为或1则忽略。

　　1ow cutoff freq:f1:下限截止频率，默认为0.125，如果 fi1ter type 为0或1则忽略，如果fi1ter type 为2或3则必须小于fh。

　　order:滤波器的阶数，默认为2，如果设置小于或等于0则出错。

　　int/cont（init:F）初始状态，如果为Fa1se初始值置0，如果为True初始值置上次运行此VI时的结束值，默认为Fa1se。处理较长的序列时，可以将长序列分成若干小序列，处理第一个序列时置Fa1se,处理后续序列时置True。

　　fi1tered X：输入信号序列X经过滤波器以后的得到的序列，数据类型和X一致。

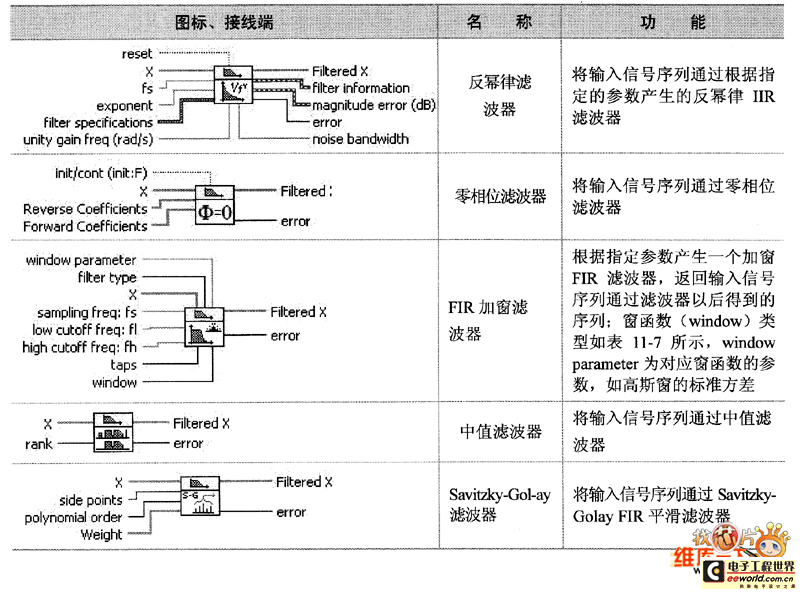

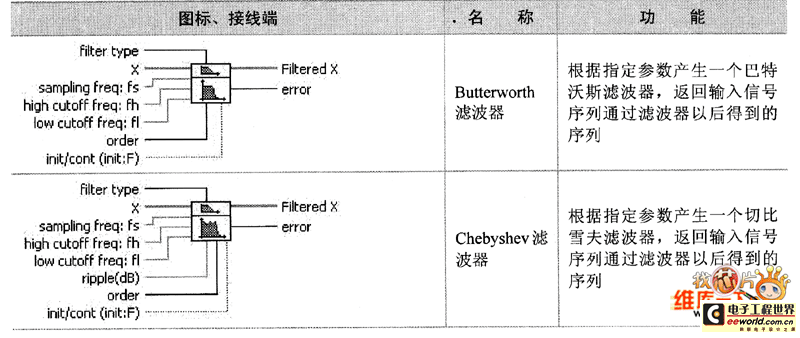

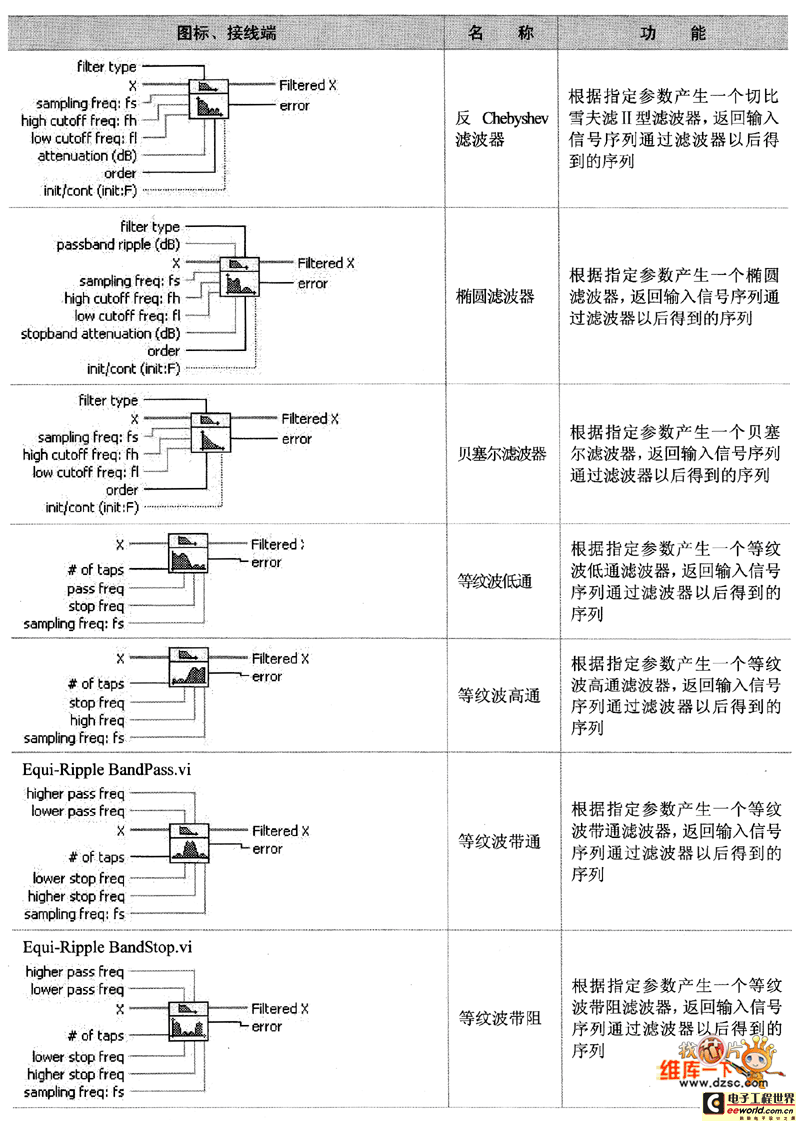

　　如表1 滤波器子选板节点

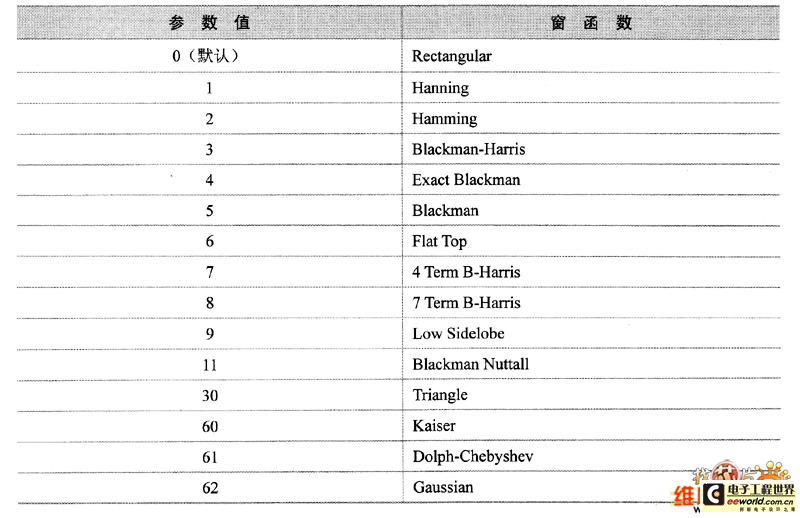

　　如表2 FIR加窗滤波器中的窗函数表


　　滤波器选板中还包含高级IIR滤波器和高FIR滤波器两个子选板。在这两个子选板中，滤波器的参数设计部分和滤波器的执行部分（即将信号通过滤波器）是分开的。在需要多次使用滤波器时，将滤波器设计放在循环框外，将滤波器执行过程放在循环框内，可以减少重复计算滤波器参数的次数，提高程序运行的效率。[page]

　　如表详细列出了高级IIR滤波器函数和Ⅵ节点的图标、接线端、名称和功能。其中大部分输入参数和滤波器子选板下的输入参数意义相同，输出参数说明如下。

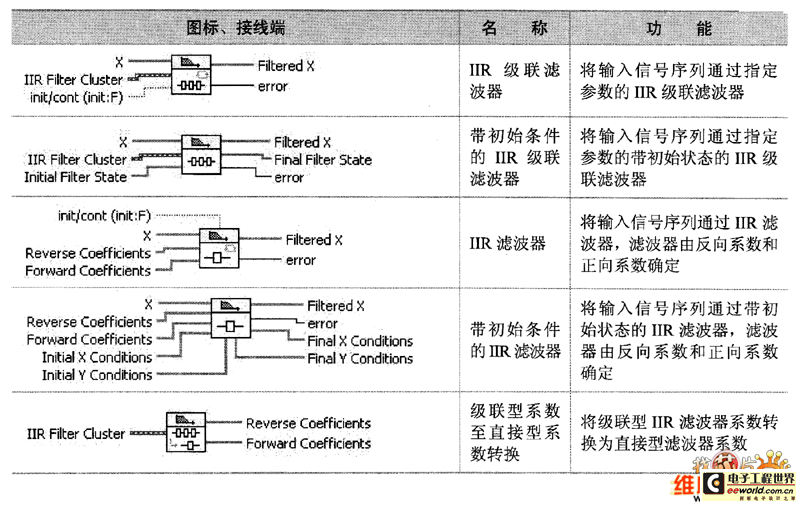

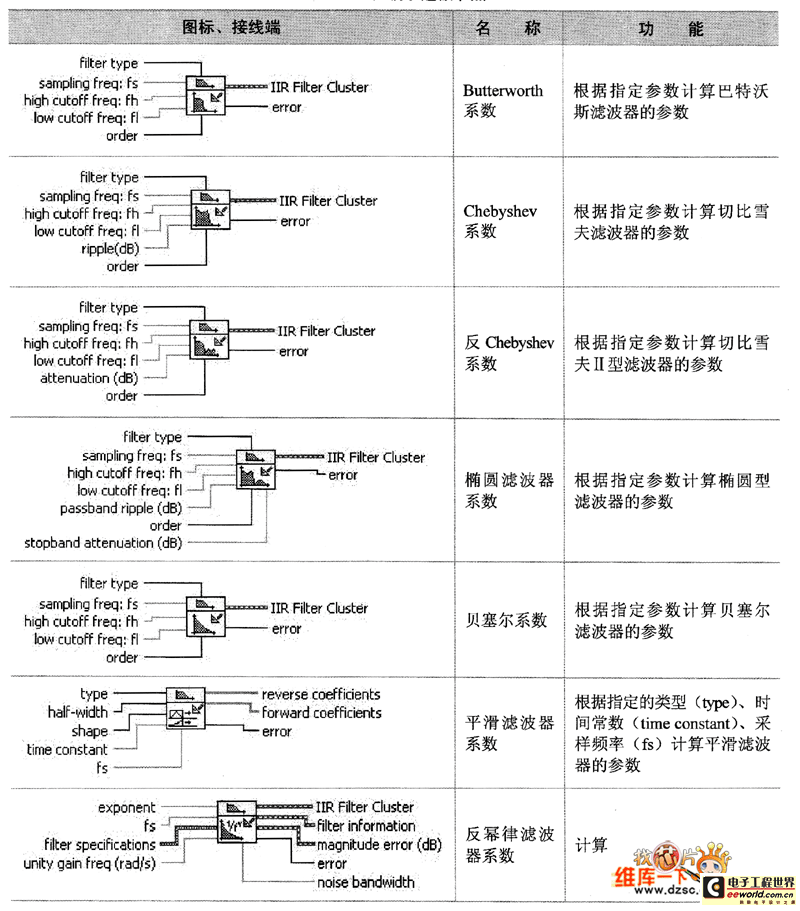

　　如表3 高级IIR滤波子选板节点


　　IIR Filter C1uster：输出的滤波器的参数构成的簇，其中包括滤波器的结构、反向系数和正向系数和正向系数。

　　如表详细列出了高级FIR旎波器函数和Ⅵ节点的图标、接线端、名称和功能。

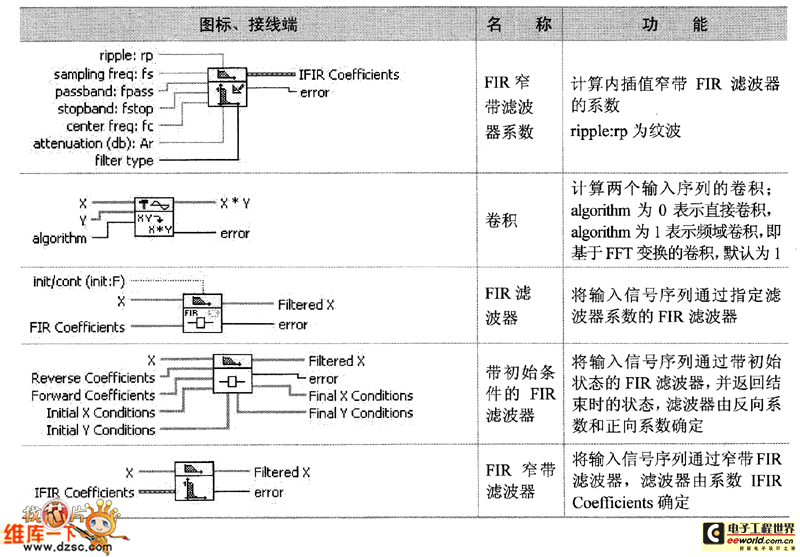

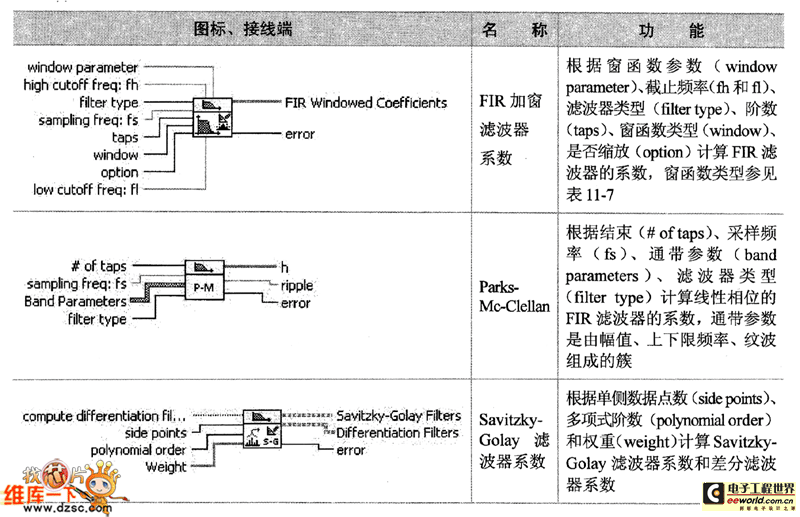

　　如表4 高级FIR滤波子选板节点
