使用FFT频谱分析仪测试音频放大器 （一）

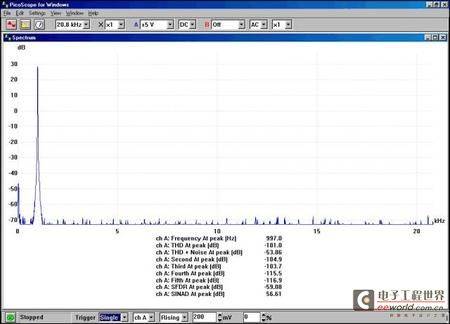

在下面的测试中，我们使用BlackStar的低失真信号发生器产生信号。下图显示的是信号发生器产生的纯1KHz信号频谱。

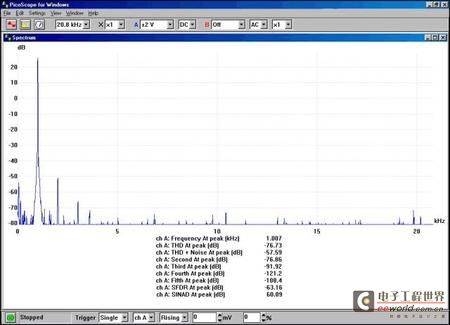

 首先，我们连上Kenwood功放，还有一个8欧的电阻负载。调整输入信号直到功放输出25W给负载。开始我们发现很大的失真，但随着功放热机，失真会慢慢减少。过几分钟后，失真稳定在大约-60dB,如下图所示。

我们再把Quad功放连上，同样调整输入直到功放输出25W给8欧的负载。如下图所示，Quad功放的效果明显好些。不需暖机时间，失真马上稳定下来，而且不会随着机器变热而改变。最大谐波是第二谐波，总体噪音也小很多。
