电能质量分析仪CA8230 的特点与应用

　　CA8230操作简便，设计紧凑、防震，提供了所有监测电能质量、电力功率的测量功能，为电能质量检测的基础入门仪器，适合电气现场技术人员进行电能质量的诊断工作。

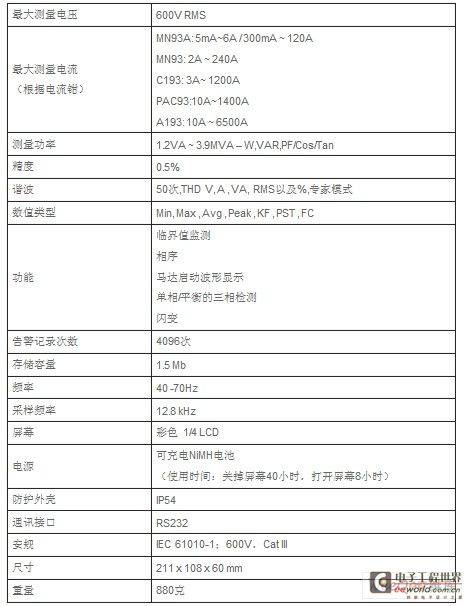

　　产品参数：

　　产品特点:

　　●电压测量范围：660 VAC (真有效值) 或VDC

　　●电流测量范围：可至 6500AAC 或 1400ADC (依据电流钳型号)

　　●可显示电压/电流的最小值Min、最大值Max 和平均值 Avg、波峰因数CF, 峰值Peak 及K因数 等

　　●可检测相序

　　●可计算及显示单相或平衡三相的有功功率W、无功功率VAR及视在功率VA、功率因数PF、及位移功率因数DPF

　　●可计算及显示电压/电流的总谐波畸变率THD（THD-F 及 THD-R）

　　●在谐波模式下，可显示至50次的电压、电流各次谐波值以及百分比率

　　●可捕捉、储存并显示电动机启动过程的电流波形和相关数据

　　●可储存8幅屏幕截图

　　●内置内存1MB，用于储存趋势图记录数据（17种电量参数可选）

　　●可捕捉记录4096个告警事件（含时间标记）

　　●具有光口-RS232通讯接口，可经由通讯线将储存数据导入PC

　　●标配 Power Analyzer Transfer（PAT）软件，可用于组态设置仪器、将测量记录数据导入PC，转换数据为Excel格式等

　　●使用6个镍氢充电电池（LR6），外接AC电源适配器后，自动充电

　　产品应用:

　　●低压变配电室内的主变压器、及各供电回路的电能质量检测

　　●医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断，进行预防性维护检测

　　●诊断确认谐波来源，是由电源端引入或是负载端发出

　　●供电回路的电力功率分配验证

　　●测量并记录电力系统的负载曲线（kW、VAR、VA）

　　●供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析

　　●开关柜/配电盘和其它电气设备、旋转电机设备的故障分析

　　●电动机启动电流过程分析

　　●诊断确认电力变压器的K因数
