数字钳形接地电阻测量仪

　　（1）按键功能和LCD显示信息 CA6415精密钳形接地电阻测量仪外形如图1所示。

图1  CA6415精密钳形接地电阻测量仪外形

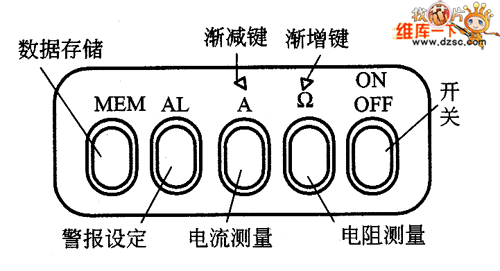

　　面板按键功能如图2所示。当设定为数据存储和警报设定时，按动渐增或渐减键则可以改变设定值的大小。LCD显示信息如图3所示。

　　图2 面板按键功能

　　图3 LCD显示信息

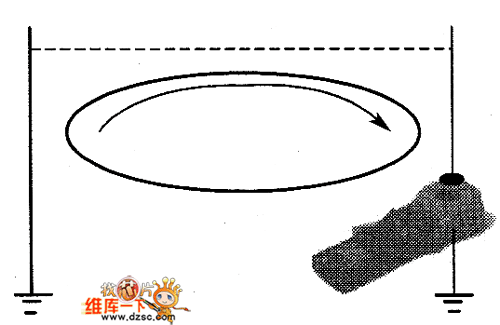

　　（2）测量原理 钳形接地电阻测量仪的测量原理如图4所示。它是利用了电流互感器的原理进行测量的。闭合的接地体构成的回路相当于一个变压器的一次绕组，若提供一个已知电压U，此回路中的电流为

　　图4 钳形接地电阻测量
