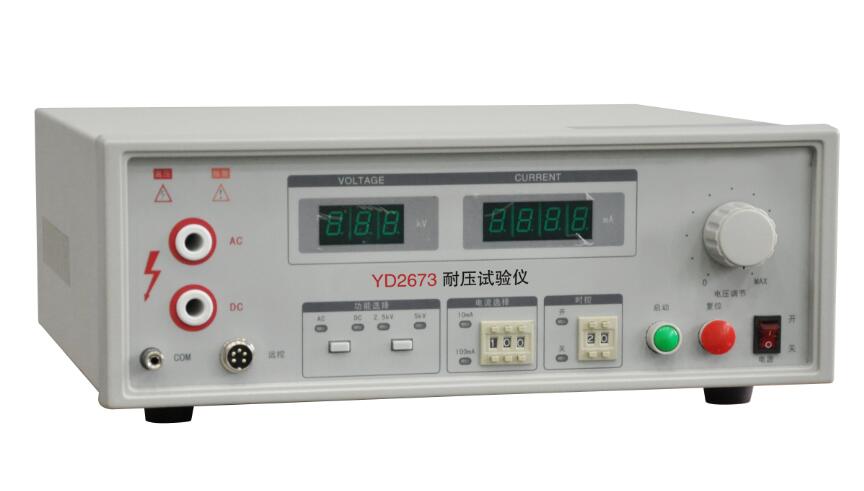

　　耐压测试仪使用方法

　　运行测试：

　　1、将0.7MΩ标准电阻的一端连接耐压仪的地线。

　　2、接通电源，将仪器、报警漏电流设定在5mA.

　　3、开启仪器，用测试棒击标准电阻另一端，调整电压在3410V至3590V内仪器发出报警，则判定该仪器处于正常工作状态，若不在3410V至3590V范围内仪器报警的，则仪器工作不正常。

　　4、当在运行检查时发现设备功能失效，运行检查结果不能满足规定要求时，操作人员需将上一次运行检查合格以来检测过的产品重新进行检测，并将仪器送去维修。。

　　操作步骤：

　　操作者坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测机型连接或拆卸操作。

　　1．测试前对仪器进行校准，（方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准。

　　2.连接被测机型是在确定电压表指定为“0”，测试灯灭状态下将仪器地线夹夹紧被测机散热架，并按下被测机型的电源开关。

　　3.设定仪器测试条件：A、电压：3500V；B、漏电流：5mA；C、测试时间定时为：流水线生产时4秒。

　　4.将测试棒探头紧贴电源线头的任一交流输入金属插片。

　　5.按下启动键观察测试结果，在设定时间内，超漏灯不亮，测被测机型为合格。

　　6.如果被测机型超过设定漏电流值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机型为不合格，按下复位键即可清除报警声，再测试时应重新按启动键。

　　注意事项：

　　1.操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险；

　　2.仪器必须可靠接地；

　　3.在连接被测体时，必须保证高压输出“0”及在“复位”状态；

　　4.测试时，仪器接地端与被测体要可靠相接，严禁开路；

　　5.切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；

　　6.尽可能避免高压输出端与地线短路，以防发生意外；

　　7.测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；

　　8.排除故障时，必须切断电源；

　　9.仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。

　　10.仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放。

　　保养与操作规范：

　　应由固定岗位人员操作、非本岗位人员严禁操作。

　　注意仪器保养，操作人员离开岗位必须断开仪器电源。

　　耐压测试仪选用测试

　　选用指标：

　　选用耐压仪最重要的是2个指标，最大输出电压值及最大报警电流值一定要大于你所需要的电压值和报警电流值。一般被试产品标准中规定了施加高压值及报警判定电流值。如果施加的电压越高，报警判定电流越大，那么需要耐压仪升压变压器功率就越大，一般耐压仪升压变压器功率有0.2kVA、0.5kVA、1kVA、2kVA、3kVA等。最高电压可以到几万伏。最大报警电流500mA-1000mA等。所以在选择耐压仪时一定要注意这2个指标。功率选太大就会造成浪费，选的太小耐压试验不能正确判断合格与否。根据IEC414或（GB6738-86）中规定选择耐压仪的功率方法，我们认为是比较科学的。“首先将耐压仪的输出电压调到规定值的50%，然后接上被试品，当观测到的电压降小于该电压值的10%时，则认为耐压仪的功率是足够的。”也就是如果某一产品的耐压试验的电压值为3000伏，先把耐压仪的输出电压调到1500伏后接上被试品，如果此时耐压仪输出电压下降的值不大于150伏，那么耐压仪的功率是足够的。被试品的带电部分与外壳之间存在分布电容。电容存在一个CX容抗，当一个交流电压施加在这CX电容两端就会引成一个电流。

　　这个电流的大小与CX电容的容量成正比与施加的电压值成正比，当这个电流大到或超过耐压仪最大输出电流时，这台耐压仪就不能正确判别试验合格与否。

　　基本要求：

　　测试电压显示—指针或数显

　　泄漏电流显示—指针或数显

　　测试时间显示—一般为0-99S

　　升压形式—自动或手动

　　击穿报警电流可设定应为全量程

　　报警形式声光

　　误差一般在±3%以内
