㈠CYBERTEK 公司型号 CP9120S实测数据：
根据说明书可知：CP9012S低频截止点：34Hz

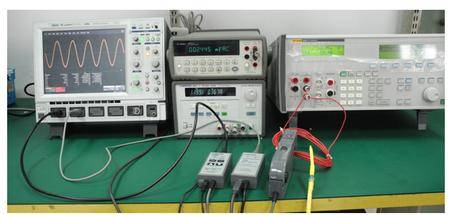

测试平台如下图：电流源：FLUKE 5080A 示波器：LeCroy WaveSurfer 62Xs

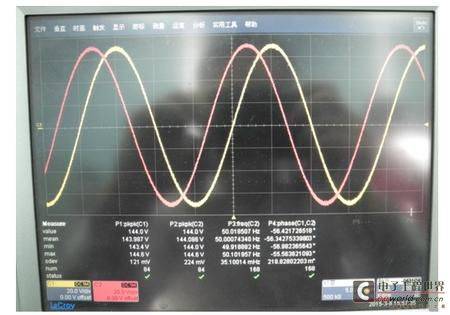

①CP9012S 和CP8150A（DC-5MHz 直交流电流探头，低频相移很小，可忽略不计）测量50Hz波形对比
测量50Hz时，以上图表明幅度差别不大，但是相位相差58.4度左右，和实际值差别较大

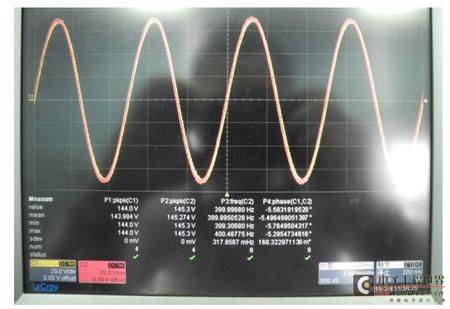

②CP9012S 和CP8150A（DC-5MHz 直交流电流探头，低频相移很小，可忽略不计）测量400Hz波形对比：
测量400Hz波形 以上图表明 幅度差别不大，相位误差在5.5度左右 已经接近实际值。
㈡CYBERTEK 公司型号CP9600实测数据：
根据说明书可知：CP9060低频截止点：3.5Hz
测试平台上同：

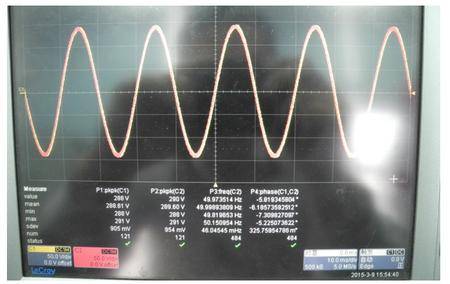

①CP9060 和CP8150A（DC-5MHz 直交流电流探头，低频相移很小，可忽略不计）测量50Hz波形对比：
测量50Hz时， 以上图表明幅度差别不大，相位相差5.8度左右，和实际值差别也不大

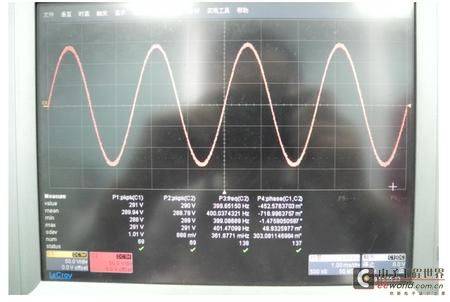

②CP9060 和CP8150A（DC-5MHz 直交流电流探头，低频相移很小，可忽略不计）测量400Hz波形对比：
测量400Hz波形 以上图表明 幅度差别不大，相位误差在0.452度左右 已经非常接近实际值。
通过以上试验得出如下结论：
探头低频截止点指标（低频带宽） ：决定被测频率下限，选择时要留5-10倍余量，这样可以保证幅度和相位基本满足要求。比如要测量50Hz波形，那么实际选择探头时 要求低频截止点要在10Hz以下，当然5Hz以下更好！
待续！
