最新DDR 信号分析方法

测试。在这种方案中，分析软件会按照JEDEC 规范分析DDR 信号的各种参数，

并判断测试结果Pass 或者Fail，最终生成一份报告。但是很多的研发工程师，并

不想仅仅获得一个Pass 或者Fail 的结果，而是想对信号做调试分析，但是传统

的串行信号分析软件无法分析DDR 信号，为此，力科推出了新的DDR Debug

toolkit。



一，新的DDR 信号分析方法



力科DDR Debug toolkit 提供了一种简单易用的DDR 信号调试工具，它快速

的对数据做读写分离，形成读写眼图，对眼图进行模板测试和参数测试，对抖动

进行分解，定位问题的根源，对比较重要DDR 参数进行测量，像建立时间、保

持时间、TDQSCK 等，灵活设置参数，对DDR 信号问题进行调试，可以支持

DDR2/DDR3/DDR4/LPDDR2/LPDDR3 等。

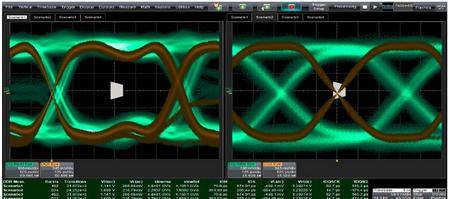

二，眼图测量



可以同时产生和显示10 个眼图，对5 路DDR 信号进行分析，查看分析眼间

的Skew 和时间信息，可以选择DQS 或者Clock 作为时间参考，自定眼图模板，

Teledyne Lecroy进行眼图模板测试。

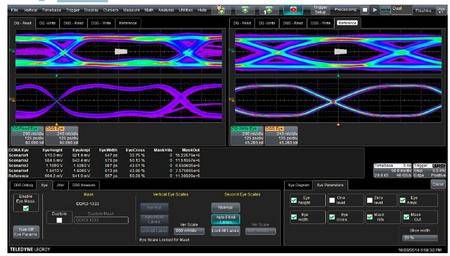

三，测量多个眼图参数：

 Eye Height

 Eye Width

 Eye Crossing

 Mask Hits

 Mask Out

 Eye Amplitude

 One Level

 Zero Level

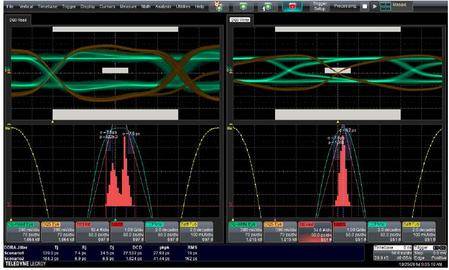

四，抖动测试



像传统的串行信号分析一样，对DDR 信号的抖动进行测量分析，对抖动进行分

解(Tj，Rj，Dj，DCD 等)，从TIE Track、TIE Histogram、Bathbub Curve 观察分析抖

动，更加深入的了解抖动的分布和源头。





五，DDR 参数测量



对比较关键的DDR 参数进行测量，可以同时测量12 个参数，包括Max、Min，

Mean 等统计值。

 Bursts, transitions, Vref

 VH(ac), VH(dc), VL(ac), VL(dc)

 tDS, tDH, tIS, tIH

 tDQSQ, tDQSCK

 Slew Rise, Slew Fall
