高速光信号测量-pico9221A-pico9000系列20GHZ带宽采样示波器

示例是使用PicoScope9221A操作测量高速光信号步骤，也说明了使用贝塞尔-汤姆逊滤波器进行一致性测试的重要性。

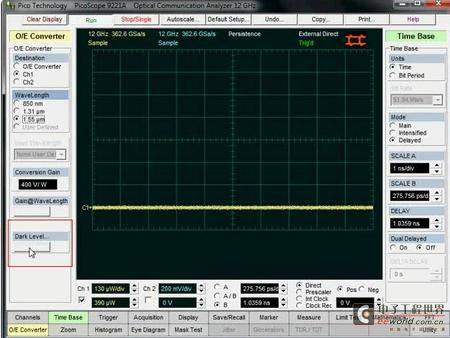

首先，选择O/E converter菜单。Destination选择Ch1，用线缆连接O/E converter输出到Channel1输入端， 点击OK。（无信号输入情况下）

第二、wavelength选择源光信号的波长。

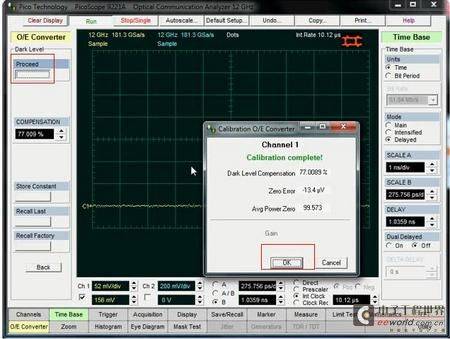

第三、进行黑电平（dark level）校准。点击Proceed进行校准，校准完成后点击OK。

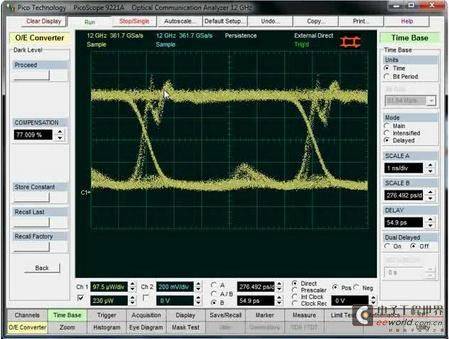

 第四、经过Dark Level校准之后，可以输入光信号进行信号采集。采集到的O/E转换器输出的原始信号，由于传输光纤等因素的影响，使测量到的信号不能准确描述光传输系统信号的特性。

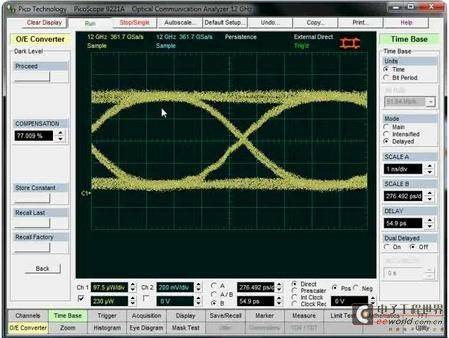

 第五、接上Bessel-Thomson（贝塞尔-汤姆逊）滤波器之后，测量到的信号如图所示，这能准确再现平衡的光接收器应该有的信号显示，使PicoScope9221A能够显示正确的测量值。

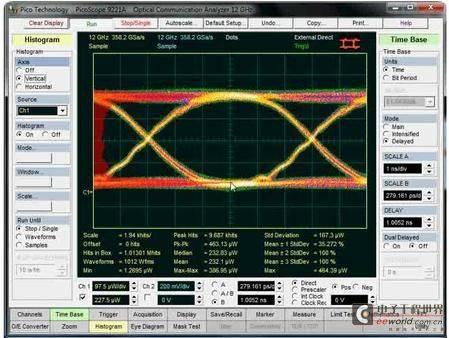

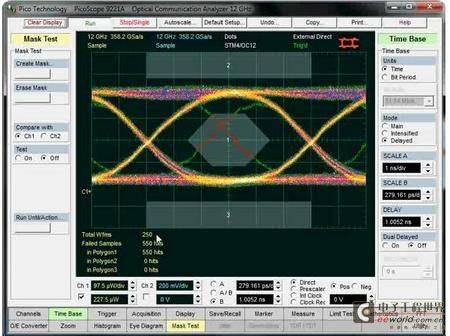

 第六、采集到经过Bessel-Thomson（贝塞尔-汤姆逊）滤波器的信号之后，可以通过Display、Mask Test、Histogram等功能进行信号分析，判断是否符合行业标准，帮助分析眼图上的噪音和抖动、故障统计等。


 PicoScope9000系列采样示波器，可以测量高达9.5GHz光信号，内置167个行业标准遮罩测试，内置任意波形发生器，FFT，100多种快速运算等，是测量高速电、光信号最经济的测量工具。

注释：
① 黑电平（black level）：是指经过一定校准的显示装置上，没有一行光亮输出的信号电平。
