汽车电子中的无线RF信号测试方案

泰克科技除了提供世界上最为广泛的时域测量仪器外，还提供了对RF 系统及参数的测量方案。而最新推出了MDO 系列混合域分析仪更是集合了时域和频域技术，能同时分析时域和频域信号以及它们之间的相关性分析。


1、无线信号的发射特性测试
(1) 无线信号的频域分析及时频相关分析无线信号的测试基本使用的是频谱分析仪，而泰克科技的MDO 系列混合域的频谱测量具备了专业的频谱分析仪的特点，提供了频谱测量和解调分析的能力。

MDO 的频谱测量—ACPR 测量

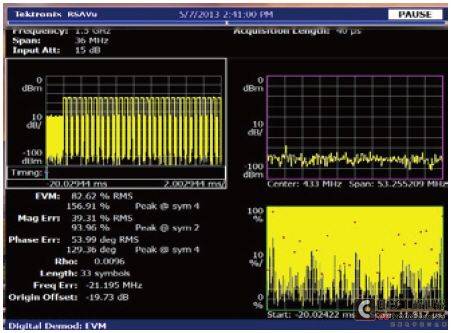

RSAVu 完成的解调分析

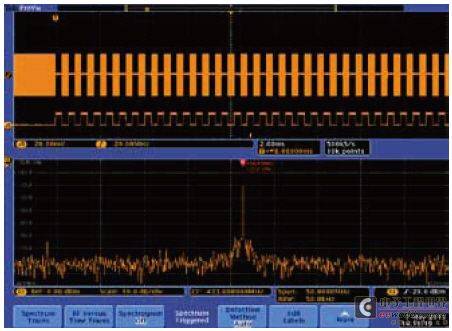

MDO 捕捉到的遥控钥匙的射频信号以及解调的时域相关信号

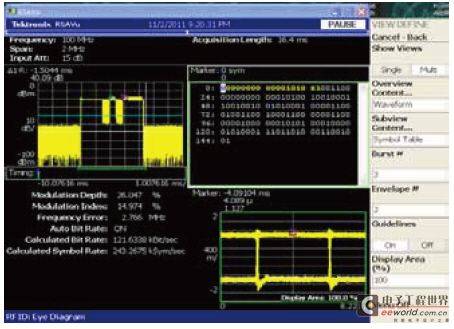

使用RSA 进行的解调结果

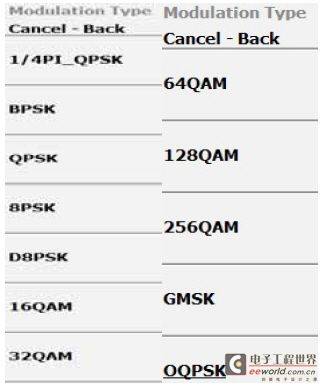

使用RSAVu 可以对常用的数字以及模拟调制进行解调。

(2) 无线信号的功率参数测试

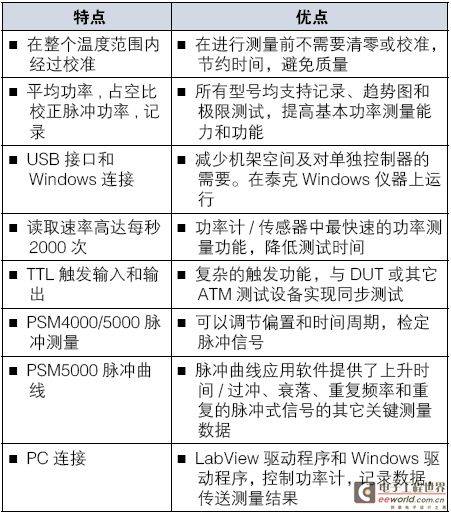

准确的功率测量是RF 和微波设计和制造中的绝对要求。泰克功率计不仅提供了您预期的准确度，还提供了杰出的温度稳定性、吞吐量和广泛的测量功能。泰克提供了多种RF 功率计，覆盖了很宽的频率范围，从基本平均功率到脉冲曲线，提供了多种功率测量功能。[page]

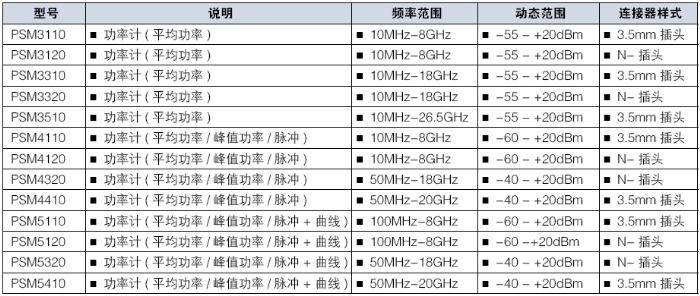

泰克科技提供的RF 功率探头主要如下，可以方便工程师的测试选择。

2、无线RF 信号的产生
AWG 系列波形发生器在性能、采样率、信号保真度和定时分辨率上代表着业界最前沿的标杆。在设计和测试流程中，能够创建、生成或复现理想的、失真的或“现实世界”中的信号至关重要。AWG 系列 具有高达24GS/s 和10 位的垂直分辨率，为日益提高的测量挑战提供了业内最优秀的信号激励解决方案。可以完全控制信号特性，因而很容易地生成非常复杂的信号。

泰克科技的无线RF 信号产生系统具有以下的特点：
■ 宽带RF/MW 调制带宽度
- 在高达9.6GHz 频率范围内产生复杂的宽带信号
- 产生高达5.3GHz(-3dB) 的调制带宽
■ 波形序列和子序列
- 能创建无限循环、条状、跳转和条件分支
- 能复现实际环境的信号行为
■ 动态跳转能力
- 能创建可对外部环境变化作出反应的复杂波形
■ 提供了高达10 位的垂直分辨率
- 产生1GHz 带宽信号的SFDR 为54dBc
■ 高存储深度
- 使得能创建长而复杂的波形序列

■ 直观的用户界面，缩短测试时间
■ 集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、
LAN、eSATA 和USB 端口
■ 回放示波器和实时频谱分析仪捕获的信号，包括增
强效应。还可加入增强效应，如增加预失真效应
■ 从第三方工具中导入波形矢量， 如MathCAD、
MATLAB、Excel 及其他程序

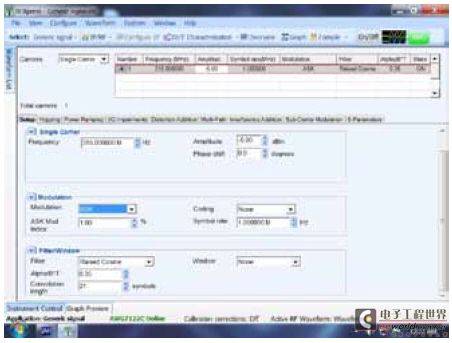

使用AWG7000 和RFXpress 可很容易地直接创建ASK 信号，良好的UI 方便工程师产生所需要的波形以及复杂的调制。

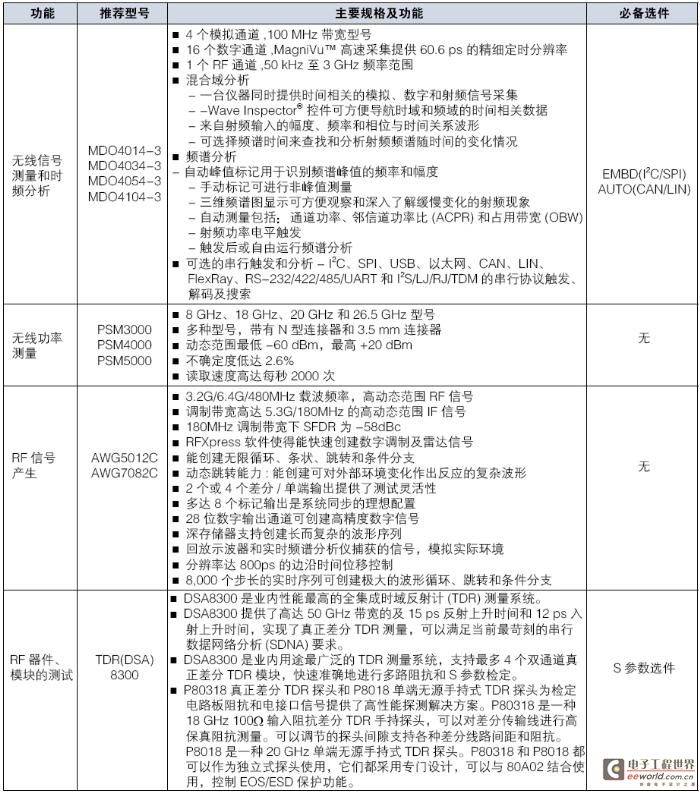

3、泰克科技的无线方案
