EMI测试那点事——利用MDO诊断风扇EMI超标问题

产品研发成功后，需通过EMI 标准测试。之前已经将产品送出去测试了3 次，每次测试的花费都在1 万人民币，却始终没有通过。检测机构给出的报告也只告知了超差的频点，没有给出超差的原因。

实测过程：

在MDO 上连接好近场探头后，用MDO 频谱仪功能测试电机的射频辐射，发现在50KHz 至40M 频率范围内辐射很大，特别是在20MHz 和40MHz 附近。

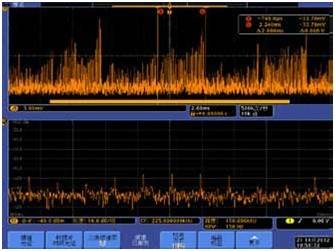

经过和客户的沟通后，了解到该型号产品使用的是PWN 调制，调制频率为20KHz，通过改变占空比来改变转速。了解到该情况后，使用了MDO 的时域频域联调功能，测试结果图如下：

通过MDO 的时域频域联调功能，做幅值随时间变化的曲线，可以发现辐射功率基本上以3ms 为一个大周期。在每一个周期内，射频辐射功率逐渐增大，在周期结束时到达最大值。通过这一测试结果，我们可以确认该风扇EMI 问题和PWN 调制相关。因为在3ms 周期内辐射功率的变化基本和PWM 波的占空比变化成正比。

案例总结：

本案例除了应用了MDO 的频谱分析功能外，还应用了MDO 射频信号幅度随时间变化的功能，这是一种调制域分析。利用该功能，MDO 可以将EMI 频谱以及EMI信号的幅度随时间的变化关联在一起，对查找类似本案例中这种周期性变化的EMI 问题的根源很有帮助。
