将智能手机转变为信号发生器

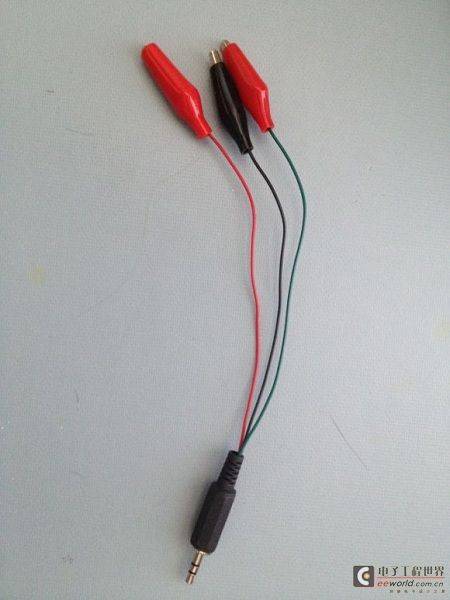

图1 焊接耳机插头

图2 完成组装的硬件

iOS和Android操作系统各自的应用程序商店都有很多可选的软件。对于iOS，信号发生器似乎是市场上现有的最好选择，价格不到3美元！图3显示了该应用程序在手机上显示图。Android较iOS而言选择性更广。测试发现最好的选择是Waveform，其设计看起来像是一台信号发生器的前面板，如图4所示。[page]

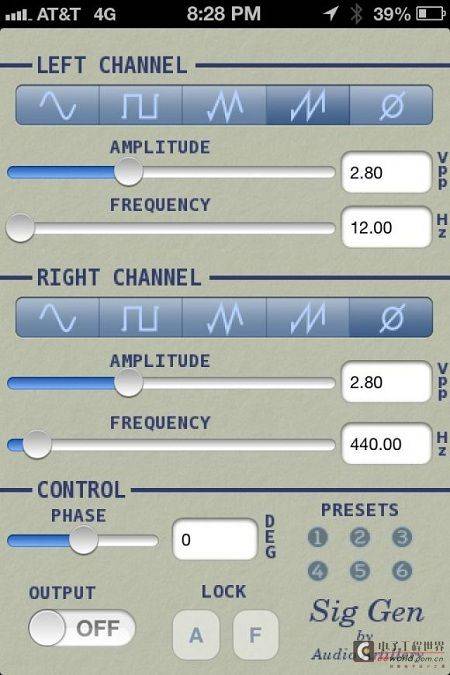

图3 iPhone上的信号发生器

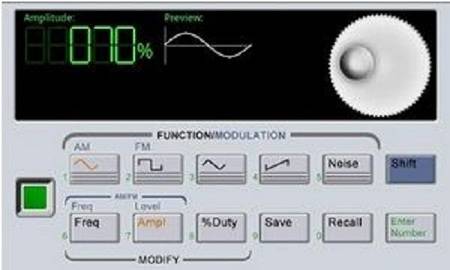

图4 Android上的Waveform

这两个应用程序都有改变输出信号电平、波形和频率等常用功能。由于硬件是一部电话，所以这些应用程序还包括在耳机的左、右声道生成不同波形的能力；每一个声道都是独立控制！相当于买一赠一！ 《电子技术设计》网站版权所有，谢绝转载 现在，这一切看起来真的很酷，但真正的问题出现了，那就是它的工作原理是怎样的？我们做了一个简单的测试，将硬件连接一个电阻负载，然后安装到实验室中一台正在开发的医疗装置上。设置信号发生器为12Hz的正弦波，图5可以看到所得波形。这就是它的工作原理！ 有个小问题，那就是改变应用程序的输出振幅可以使信号范围在0~50毫伏间波动！这实在是个令人好奇的问题！这似乎并不像是能驱动一组耳机的最大电压。人们通常认为峰间电压应为3.3伏。结果发现，尽管改变了应用程序的振幅，但手机音量设置限制了最大输出电压。将电话音量调至最大就会出现期望的电压范围。这点在图6可以看出。由于应用程序支持其他波形，图7显示了一个比较有趣的锯齿输出波形。

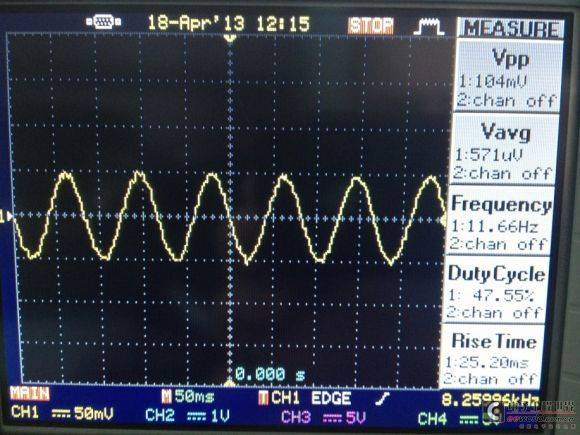

图5 初始正弦波测试

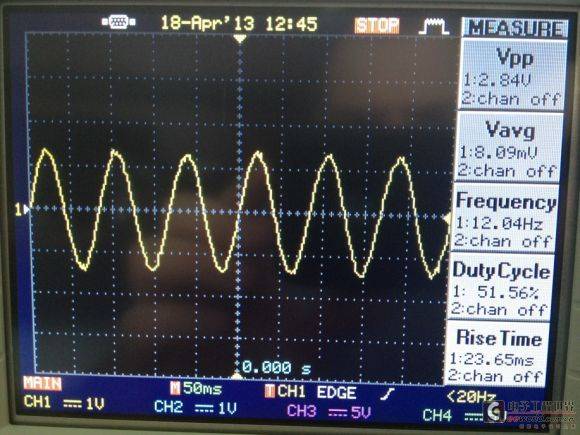

图6 音量调高的正弦波测试

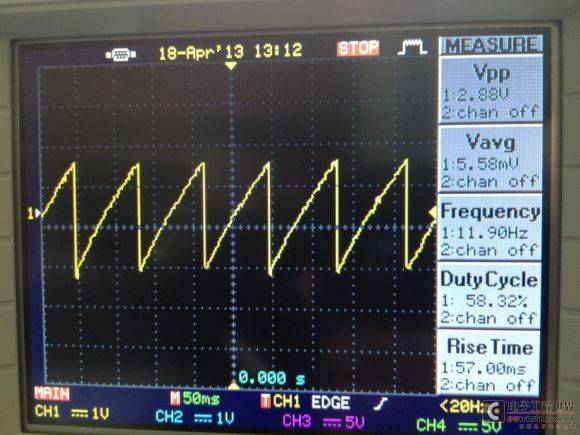

图7 锯齿波形测试
