高级搜索和标记功能完善Pinpoint触发系统功能

高级搜索和标记( A S M ) 使用的触发类型大部分与Pinpoint 触发系统相同，来分析采集的波形，识别关心的事件。硬件触发一次监测一个事件类型，ASM 则同时扫描多个事件类型。例如，它可以在多条通道上扫描建立时间或保持时间违规，还可以同时扫描突发开始和结束，如DDR 存储器数据波形上的读或写。配以高采样率，ASM 扫描在处理高信令速度时比基于硬件的触发方法提供了更精细的分辨率。此外，它可以在已经在采集的波形上应用了函数(如滤波或频谱分析)的数学波形上应用触发搜索。

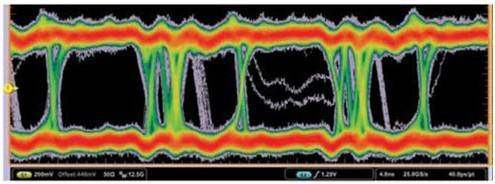

图1. FastAcq 查看功能显示了潜在问题(灰色)。

图1 介绍了ASM 功能及其在典型调试场景中的好处。屏幕画面使用FastAcq可视化的波形，揭示了信号中的潜在问题。灰色轨迹显示了偶发事件，波形中偶尔会看到放错位置的边沿。

图2. 使用Pinpoint 触发类型检测的毛刺事件。

在怀疑有毛刺或损坏的信号跳变时，可以使用Pinpoint触发系统，隔离比系统中预期宽度窄的脉冲。通过这种方式，我们检测到一个毛刺事件，如图2所示。

图3. Pinpoint 触发类型搜索方法。

图4. 选择并把毛刺搜索方法复制到高级搜索和标记中。

然后，可以使用ASM，进一步了解发生的情况，为找到根本原因提供线索。如图3 所示，可以使用与每种Pinpoint 触发类型对应的搜索方法，扫描采集的波形。搜索方法调色板适合隔离各种信号完整性缺陷和问题，包括建立时间和保持时间违规。在图4 中，从Search(搜索)菜单中选择Glitch(毛刺)，用户可以继续为这一搜索配置参数。

Pinpoint 触发系统与ASM 整合，以便一个系统中的触发设置可以迅速应用到另一个系统中。在本例中，我们使用Settings Copy(设置复制)功能，只需按一个按钮，就可以把设置直接从Pinpoint Glitch Trigger(毛刺触发)复制到ASM Glitch Search(毛刺搜索)中，在实时触发系统和后处理搜索功能之间移动时，节约了时间，减少了错误。

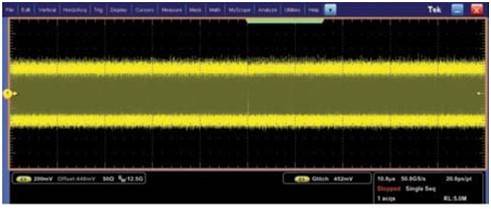

图5. 5M 样点波形的搜索结果。

在使用Glitch (毛刺)触发定义了Search (搜索)后，显示画面会更新，表明波形中匹配的位置。图5显示了5 M样点波形的结果。我们搜索宽度小于4 ns 的正脉冲。

[page]

波形上方显示画面顶部的浅绿色符号框(图5)实际上是ASM 放置的各个标记的集合，表明满足搜索标准的事件。尽管波形看上去是均匀的，但ASM发现许多事件符合Glitch (毛刺)条件，这些事件从屏幕中心开始，因为这是显示画面上的触发位置，是Pinpoint触发使用同一标准检测到第一个毛刺的第一个点。

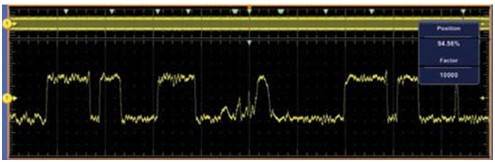

图6. 显示画面缩放。

在图6中，我们使用显示缩放更详细地检查其中一个标记。屏幕右面的Previous 和Next 导航控制功能用来选择要查看的标记。显示画面上方显示5 M样点的整个采集记录，在本例中涵盖了100 s 的时间周期。

示波器画面(图6)下面的视图显示了以Zoom显示区域为中心的Mark 2 上的波形。它只跨越了1 s 的时长，更详细地显示Mark 2周围的区域。可以提高放大倍数，以获得更详细的信息；或降低放大倍数，包括更多的概况信息。在本例中，可以大体比较标记1 到标记4。注意这些事件有着明显的周期性特点，这为揭示其成因提供了潜在的线索。

传统硬件触发系统一次把重点放在一套信号特点上，不包括其它条件，因此隔离大量的问题通常要求顺序通过不同的触发类型。泰克搜索和标记完善了Pinpoint触发系统，其能够同时执行多个搜索，因此能够高效地检测多个信号上的多个条件。

图7. 高级搜索和村记的多种搜索方法。

图7说明可以怎样把ASM内部的多个搜索方法应用到一个信号上，同时搜索问题。ASM允许同时应用最多八个搜索，因此可以在一个或多个波形上检测大量的事件。FastAcq 揭示了信号问题，包括放错地方的边沿及在门限之间逗留时间太长或从未结束的偶尔跳变。

图8. 选择了毛刺和窗口搜索。

在图8中，我们从Search调色板中选择毛刺搜索和窗口搜索，其出现在右面的表中。可以定义及对通道1 或其它通道定义和应用最多六个额外的搜索。用户可以扫描多条通道，查找多个问题条件，而不必重新配置。每种搜索都有独特的设置，如可以为Ch1定义额外的毛刺

搜索，但使用不同的门限或宽度值。

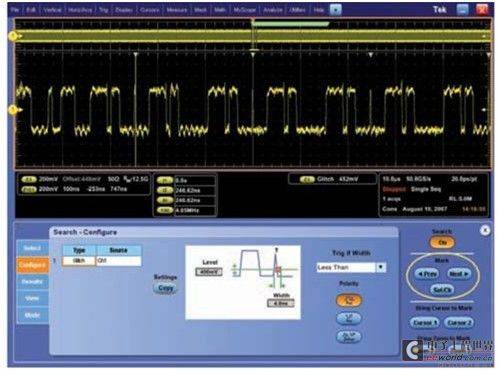

图9. 窗口搜索。

使用控制功能定义窗口搜索的方式与毛刺搜索类似。在图9中，窗口触发配置成捕捉进入上下门限规定区域、且在该区域中保留5 ns 以上的信号。其它形式的窗口搜索可以检测传送到指定区域外面的信号，如高于或低于信号正常范围的过度过冲。

[page]

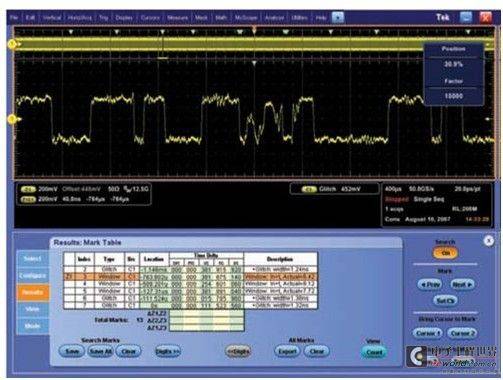

图10. 毛刺搜索和窗口搜索结果。

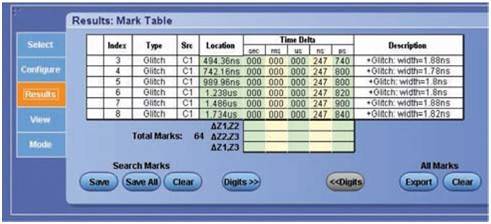

图11. 结果表。

图10 显示了应用这两种搜索的结果。注意屏幕顶部的绿色标记表明已经满足任何搜索标准。在本例中，用户已经导航到最后的标记，在缩放图中进行查看。图11是这两种搜索的结果表。注意找到的窗口和毛刺事件组合，以及时间位置和描述信息。

除能够与Pinpoint触发系统交换设备，通过在长记录采集中找到重复的复杂事件来提高工作效率外，高级搜索和标记还提供了多得多的功能，为用户提供有益的结果。

图12. 结果表。

如图12所示，ASM 的结果表为汇总触发事件、导航长记录中的每个事件及在大的间隔中计算精密定时测量提供了高效的工具。

ASM 能够在找到事件时停止波形采集，它可以作为伪触发模式工作，其中使用一种或多种搜索方法采集和扫描波形。如果找到至少一个匹配项目，采**停止，并放上一个标记，表明每个匹配项目。如果没有找到匹配项目，那么将采集另一条记录(假设为Run Continuous采集模式)，然后重复上述过程。

因此，可以使用ASM，搜索实时波形或数学波形，作为伪触发器使用。这种工作模式没有硬件触发的警惕性，因为在执行基于软件的后处理查找事件时，它用的时间要比基于硬件触发采集的时间长，但是在事件频繁发生时，ASM 搜索方法提供了额外的灵活性和精度。
