可视触发选项为示波器触发系统增加额外维度

可以使用各种形状创建区域，包括三角形、矩形、六边形或梯形，把创建的区域对应希望的特定触发行为。一旦在示波器显示画面上创建了形状，当示波器处于运行模式时，它们可以动态定位和/或重新设定尺寸，创建理想的触发条件。

可视触发背后的精度只受示波器显示屏上当前时间/格和伏特/格设置的分辨率限制。例如，可视触发区域的最低宽度或高度可以是一个屏幕像素。如果想把像素转换成电压或时间，只需把仪器上的总时间或电压量程设置除以显示屏的像素数即可(水平1000像素，垂直500像素)。

可视触发可以与上一篇博文中介绍的泰克Pinpoint触发系统结合使用，作为前面介绍的"A"事件的布尔逻辑限定符使用。通过使用最多8 种形状创建一串1 和0，仿真串行码型触发(参见图2)，可视触发加快了高速串行信令的复杂调试工作。这变成了在可视触发中实现的串行码型触发，可以量身定制，支持示波器用户希望的任何可能数据速率或独特的编码方案。

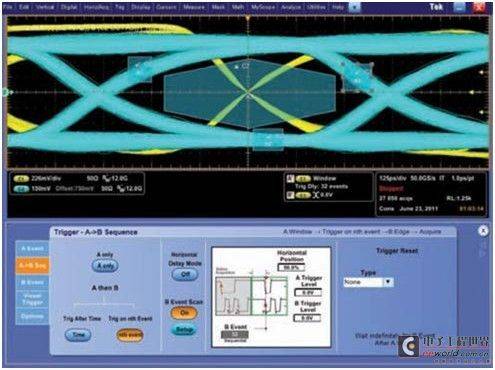

 图1.70000系列示波器上的可视触发。

  图2. 采用可视触发的串行码型。

对DDR调试，通过使用可视触发的动态整形功能，定位存储器控制器业务建立时间和保持时间余量下降的原因，可视触发有助于精确捕获突发的读/ 写业务(参见图3)，检测存储器数据总线中的码型。灵活地设定尺寸及移动这些形状，加快了检验过程。

  图3. DDR3 数据限定符眼图上的可视触发。

可视触发选项在Pinpoint 触发和7000 系列示波器触发系统中增加了额外的维度。
