MHL信号测试方法

        测试中用测试夹具把被测的MHL信号引出，并跟据不同的测试项目选择不同的测试连接方式。MHL信号测试的项目主要分为以下几类：

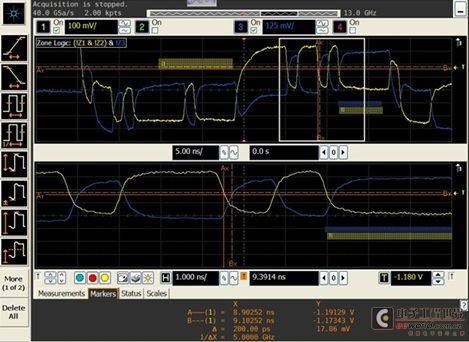

1. 单端信号测量：主要是测试MHL+/-两根信号线各自的高低电平、待机电平、线对间时延等参数。
2. 差分测量：主要是测试MHL+/-两根信号线相减后信号的上升、下降时间、摆幅等参数。
3. 共模测量：主要测试共模时钟信号的上升、下降时间、摆幅、抖动、占空比等参数。
4. 信号眼图测量：即测量差分数据信号相对于提取出的共模时钟信号的眼图。

        根据MHL规范的要求，MHL的Source设备的测试需要用测试夹具在TP1点进行测试，TP1点即Source设备的信号输出的连接器处。测试夹具用于把测试信号引出，夹具上需要有相应的电路能分别分别检测出共模的时钟信号和差模的数据信号。测试夹具应满足MHL分别对差模和共模阻抗的要求，即共模阻抗Zct＝30Ω，差模阻抗Zdt＝100Ω。测试夹具除了提供相应的信号匹配外还有相应的单端、差模信号和共模时钟提取电路，以方便把单端、差模信号和共模时钟提取出来进行信号测试。为了使DUT能够输出MHL的信号，测试中测试夹具还连接专用的C-BUS控制来控制DUT产生测试信号。没有C-BUS控制器时也可以接MHL转HDMI的dongle设备。下图是MHL的测试夹具。

        由于MHL测试项目很多，不同测测试需要不同的连接和设置，没有指导的话人为操作很容易出错，且不同测试项目设置参数不一样可能也会得到不同的测试结果。为了提高测试效率并保证测试结果的一致性，Agilent在业内最早提供了N6460A的MHL一致性测试软件。

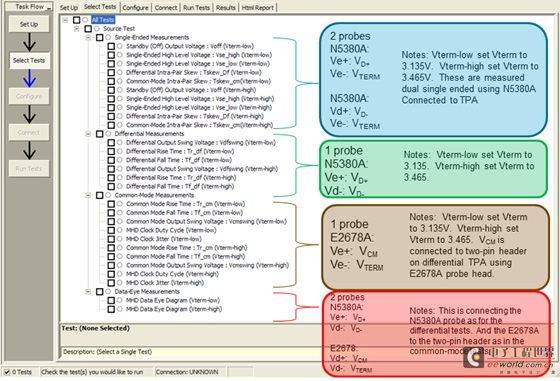

        在测试软件中选择相应测试项目后，测试软件会有图形化的设置来指导如何连接探头、夹具以及被测件。当DUT产生出需要的被测信号后，测试软件就会自动捕获信号进行测试和分析，并把测试结果保存成测试报告。下图是软件实际运行时的情况。

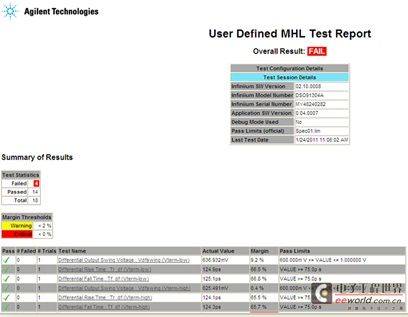

软件运行完成后会自动生成相应的测试报告，列出测试项目是否通过以及详细的测试结果。下图是最后 生成的测试报告。
