光电流脉冲形状对LIV扫描的影响

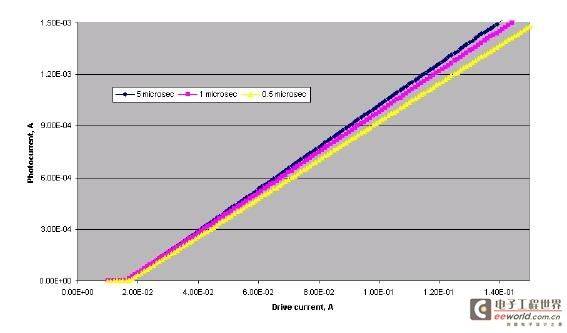

图1  在3个不同脉宽时，使用相同激光器和探测器的LI曲线。注意，在这种情况下，脉冲越窄，LI 曲线斜率越缓，因为每个脉冲的光电流不是固定的。

如果2520/2520INT用户需要绝对校准的功率测量，那么他们应当利用自己的激光源、在不同脉宽对单个光电流脉冲形状进行评估。这将允许用户确定显示的每个脉冲输出功率是“固定”值，还是如果使用较宽的脉宽，那么这个值实际上会更高（参见图2）。用户可以下载2520型积分球Visual Basic演示程序，获得这种类型评估的单独脉冲轨迹。在某些情况下，对具体设置进行精确功率测量所需的脉宽，可能比期望的要宽一些。如果是这样，用户可以从这些脉冲轨迹中推断出显示功率低于应有功率的百分率，如果对于固定的光电流来说，脉宽足够宽的话。

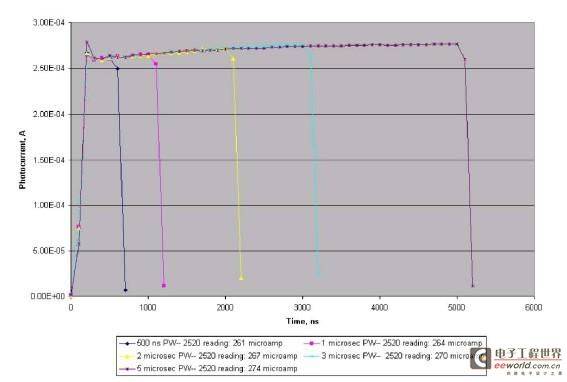

图2  同一激光器在不同脉宽的脉冲形状，这表明：对较短脉冲来说，报告的光电流值可能比较长脉冲低。

脉宽对LIV扫描的影响

作为最后的考虑，脉宽越窄，LIV数据中的噪声就将越高。脉冲较窄时噪声较高是因为在报告的测量中包括的数据较少，因此每个数据点都对报告的测量具有较大影响。可容忍的噪声数量取决于用户如何定义扭结。如果窄脉宽使得普通噪声被误解为扭结，那么用户就将在较宽的脉宽运行LIV扫描。
