信号完整性分析基础系列之十--串行数据测试中的抖动算法

总体抖动（Total Jitter，简称Tj）为某误码率（Bit Error Ratio，简称BER）下抖动的峰峰值，在很多串行数据的规范中通常需要测量误码率为10e-12的Tj，简写为Tj@BER=10e-12。 对于BER小于10e-8的Tj的测量，通常只有误码率测试仪BERT可以直接测量到。对于示波器，假设该高速信号为2.5Gbps的PCIe，单个 bit的时长为Unit interval = 400ps，假设示波器采样率为20G采样率，则1个bit上包括了400ps/50ps = 8个采样点，一次分析1M个bit需要8M的存储深度，如果要测量10个比特的抖动，需要让示波器在8M的存储深度下扫描100次，由于示波器在 8Mpts时计算抖动已经很耗时，重复100次的测试时间会非常长。所以示波器测量小于10e-12的误码率时的总体抖动必须通过某些算法来估算Tj。

图1：TIE抖动图示与抖动概率密度函数（PDF）

基 于示波器求解抖动的算法通常在三个领域观察和分析，即时域、频域、统计域。比如TIE track即为TIE抖动在时域的函数；在频域分析抖动的频谱，可以计算周期性抖动Pj和随机抖动Rj；TIE直方图、Tj的概率密度函数 （Probability Density Function，简称PDF）是在统计域来分析抖动。

对于总体抖动的计算，通常从统计域分析，即分析抖动的直方图、概率密度函数PDF和累计分布函数（Cumulative Distribution Function，简称CDF）。

概率密度函数PDF的定义为：对于实数随机变量X，任何满足下列条件的函数都可以被定义为其概率密度函数 :

在下图2中简要描述了从TIE直方图生成PDF、CDF、浴盆曲线Bathtub curve的过程。

在第一步的图示中，X轴是抖动的值，Y轴是某个抖动值上的样本数量，示波器测量每个信号每个边沿与参考时钟的偏差（即TIE），统计在某个抖动值上边沿的数量，得到TIE的直方图；

第二步中对直方图做归一化，即直方图中每个方柱子的数量除以样本总数，得到每个抖动值的发生概率，在这一步中即可得到TIE的概率密度函数PDF；

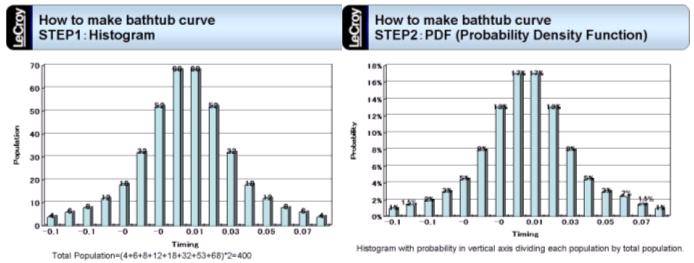

        图2：抖动的直方图与PDF

在第三步中，对PDF的直方图从左右两边向中央进行积分。假定信号边沿相对理想位置超出距离x时，可能导致误码，误码率是对PDF从x到∞或-∞的积分（当x大于0时为∞，小于0时为-∞）：BER(x)  =1-CDF(x)。然后，对Y轴取对数后如下图3中深蓝色直方图。所示，由于测试样本较少，最矮的直方图的概率（即误码率）仅1%=10e-2，要计算10e-12的BER，需要对现有的BER直方图进行外插值；[page]

在第四步中（如下图3中Step4的图片）显示了外插值后的BER图，绿色的柱子是外插值得到的，在图上测量10e-12时抛物线形状的BER曲线的内侧的宽度，即可得到Tj；

第 五步中把外插值后的BER图（类似于抛物线的曲线）以x=0分割成两条曲线后，设定横轴的最大值为0.5UI（Unit interval，即一个比特的宽度），最小值为-0.5UI，即水平方向正好一个UI的宽度，把Step4中生成的BER图左半部分的曲线右移靠最右 边，右半部分的曲线左移靠最左边，即可得到浴盆曲线Bathtub curve。

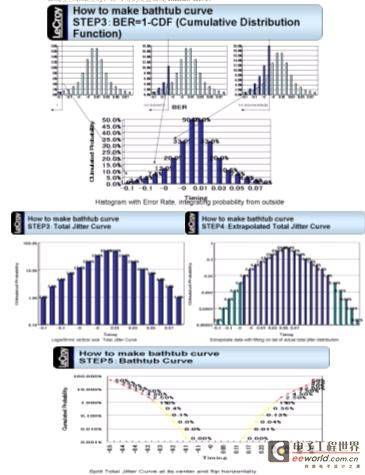

        图3：抖动的PDF/BER/CDF与浴盆曲线

当 然，在上述的Tj求解过程中，除了BER图中的外插值部分，其他都是基于实测结果计算的，所以BER图的外插值是示波器的抖动分析算法中最关键的一部分。 外插值算法的模型精准度决定了Tj计算的精度。由于外插值算法是对实测的BER/CDF图中尾部进行拟合和外插值，在国外的相关文献中称为tail- fit算法。

在业界除了对BER图进行外插值以获取小误码率的Tj这种方法外，另外一种方法是对PDF进行外插值，得到 BER<10e-12的PDF，然后积分得到BER/CDF和浴盆曲线，从而算出Tj。两种算法分别称为PDF尾部拟合算法（tail-fit method for PDF）和BER/CDF尾部拟合算法（tail-fit method for the BER/CDF）。

下面简要介绍一种tail-fit method for PDF方法。如下图4所示:
        第一步统计TIE分布的直方图，测量的样本数量越多，推算的Tj越准确，在下面的TIE直方图中包括了102.6k个样本；
        第二步对TIE直方图的Y轴（即样本数量）取对数，把Y坐标变为对数坐标，对数运算后直方图的轮廓近似为二次方程曲线；
        第三步使用最小二乘法对两个尾部进行拟合；
        第四步对直方图的尾部进行外插值，归一化后可得到BER=10e-16 的概率密度函数；
        第五步对每一个偏移值x进行积分：BER(x) =
        =1-CDF，得到BER/CDF曲线；
        第六步测量某误码率下CDF曲线的宽度即为总体抖动Tj。

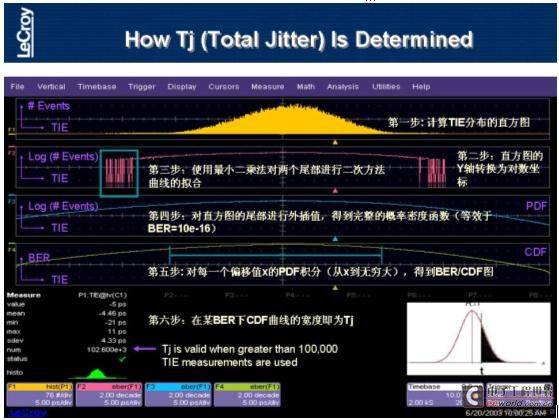

图4：PDF的尾部拟合算法计算总体抖动

在尾部拟合（tail-fit）算法中，前提是测量的抖动样本足够多，抖动直方图中包括了很多小概率的抖动事件，通常这些小概率的抖动样本分布在直方图的尾部，在尾部有了足够的样本后才可以准确的进行尾部拟合与外插值。

总结：

本文简要介绍了总体抖动的直方图、概率密度函数、误码率BER与累计分布函数CDF、浴盆曲线，以及两种tail-fit算法的处理步骤，后续的文章将介绍力科独特的抖动求解算法——NQ-Scale算法以及串行数据分析仪SDA中的几种抖动分解方法。

参考文献：
        1, Jitter, Noise, and Signal Integrity at High-Speed,  Mike Peng Li
        2, Fibre Channel – Method Jitter and Signal Quality Specification – MJSQ, T11.2/Project 1315-DT/Rev 14.1, June 5, 2005.
