Matlab与TDS系列数字示波器的通信过程

　　数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。还有一些示波器可以提供存储，实现对波形的保存和处理。 目前高端数字示波器主要依靠美国技术，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势。数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。由于数字示波器与模拟示波器之间存在较大的性能差异，如果使用不当，会产生较大的测量误差，从而影响测试任务。

　　1 通信原理

　　MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。　 　　MATLAB和Mathematica、Maple并称为三大数学软件。它在数学类科技应用软件中在数值计算方面首屈一指。MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连  matlab开发工作界面接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

　　Matlab中的Instrument Control Toolbox包括两大部件：M文件函数和接口驱动适配器。这两部件提供了Matlab与外设的通讯功能，其与串行通讯端口的通讯原理如图1所示。

　　由图1可见，Matlab的两大部件提供了一条外设与Matlab之间的交互通道，使用户与外设之间进行信息获取和传送。同许多高级语言一样，Matlab通过调用M文件函数来创建设备对象，得到设备的文件句柄，而设备驱动程序作为操作系统中直接控制硬件的模块，是链接操作系统内核与系统外部设备I/O操作的关键模块。它将具体的硬件细节隐藏实现对外设操作的透明，因此Matlab可以象操作文件一样实现对外设的读、写操作。读写时的数据传输格式、输入输出缓冲区大小以及读写溢出时间等由图1中的属性值定义，其根据为具体的通讯端口和通讯方式以及数据大小。示波器所产生的事件和状态被示波器保存在标准事件状态寄存器（SESR）状态字节寄存器（SBR）和事件队列中，供（Matlab）回调函数读取。同时用户可以通过设置设备事件状态使能寄存器（DESER）以及事件状态能寄存器（ESER）、服务请求使能寄存器（SRER）这三个使能寄存器来控制何种事件或状态被保存在保存在状态寄存器和事件队列中。Matlab对示波器的设置询问命令由fprintf函数以字符串的形式输出。设置和询问命令由具体的示波器厂商定义，其格式为：Header Arguments，多个参数之间由逗号相隔。当以二进制格式对示波器的波形进行数据读写时，读写数据与示波器实际数据换算由下式给出：

　　Xn=Xzero+Xincr·n

　　Yn=Yzero+Ymult（yn-Yoff）    （1）

　　其中，yn为输入、输出缓冲区中的数据，n为数据个数，Xn、Yn为示波器中实际采样时间与信号幅值。

　　2 数据传输

　　在通信领域内，有两种数据通信方式：并行通信和串行通信。随着计算机网络化和微机分级分布式应用系统的发展，通信的功能越来越重要。通信是指计算机与外界的信息传输，既包括计算机与计算机之间的传输，也包括计算机与外部设备，如终端、打印机和磁盘等设备之间的传输。串行通信是指 使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。其只需要少数几条线就可以在系统间交换信息，特别使用于计算机与计算机、计算机与外设之间的远距离通信。[page]

　　RS-232串行通信接口被广泛应用于近距离的计算机和终端之间的相互通信当中，TDS210示波器也配接有DB9型插件的RS-232接口。当采用硬件握手方式进行通信控制时，示波器使用CD、CTS、RI三个控制信号表明其当前状态，而Matlab使用RTS信号请求数据发送。由于采用异步通信协议对通信双方的时钟同步要求不太严格，由数据的起始位作为双方通信的同步信号，因此Matlab与示波器之间采用异步通信，编制的从示波器读取数据的部分程序如下：

　　%创造设备对象

　　g=serial（'com1'）；

　　%通信初始化g.InputBufferSize=10000;

　　g.timeout=10;

　　%设定传输波特率为9600b/s，字符格式为：8位数据位，1位停止位，终止符为LF，没有奇偶校验位，使用硬件握手方式。

　　g.BaudRate=9600；

　　g.Parity='none';

　　g.StopBits=1；

　　g.Terminator='LF';

　　g.FlowControl='hardware';

　　%连接设备对象

　　fopen（g）

　　%数据传输

　　fprintf（g,'select: refa on'）；

　　fprintf（g,'data:source refa'）；

　　fprintf（g,'data:encdg srib'）；

　　fprintf（g,'data:start 1'）；

　　fprintf（g,'data:stop 2500'）；

　　fprinft（g,data:width 2'）；

　　fprintf（g,'wfmpre:xzero?'）；

　　xzero=fscanf（g,'%f'）；

　　fprintf（g,'wfmpre:xincr?'）；

　　xincr=fscanf（g,'%f'）；

　　fprintf（g,'wfmpre:yzero?'）；

　　yzero=fscanf（g,'%f'）；

　　fprintf（g,wfmpre:ymult?'）；

　　ymult=fscanf（g,'%f'）；

　　fprintf（g,'wfmpre:yoff?'）；

　　yoff=fscanf（g,'%f'）；

　　fprintf（g,'curve?'）；

　　out=fread（g,2500,'int16'）；

　　%释放设备对象与端口

　　fclose（g）；

　　delete（g）；

　　freeserial（'com1'）；

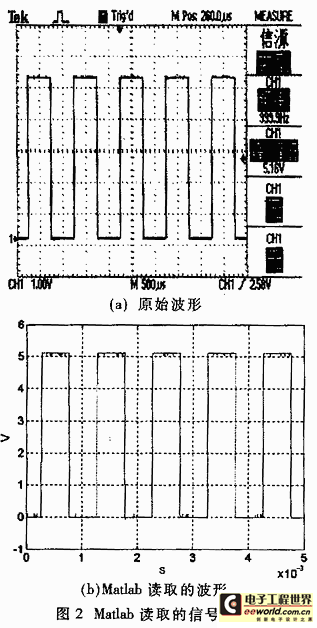

　　用上述程序对示波器进行读取的方波信号如图2所示。

　　3 数据分析与实例

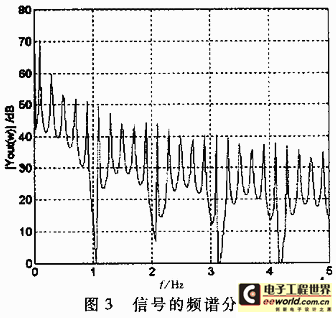

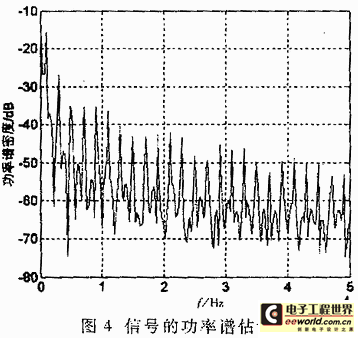

　　从示波器读取的数据按（1）式转换后就是实现测量所得的波形数据值，相应的采样频率为1/Xincr。L1空间的信号满足绝对可积条件，可以用快速傅立叶变换算法直接进行频谱分析。图3为对读取的方波所做的FFT结果。由于对采样信号的截取相当于对信号加矩形窗，不可避免地引起频谱泄漏和混叠，在满足采样定理和保证示波器波形周期完整的条件下，所做的频谱分析结果与示波器所得的波形周期数无关。对于噪声信号可作功率谱估计，上述采样信号的功率谱估计如图4所示。

　　从上面的数据通信过程和对采样信号频谱分析及功率谱估计实例可以看出：Matlab与示波器组成了一个信号采集及分析系统，示波器在其间起数据采集和存储作用，而Matlab则实现对采样得到的信号进行分析和处理。
