交叉触发两个示波器以产生扫描延迟的显示

　　一方面，这种示波器成本较低，特别是已经有两个单迹示波器时(包括带有比双迹设备更高带宽的示波器）。另外，这种双光束系统在每个稳态同时提供主线迹和延迟扫描线迹，这是进行单稳态工作的基本功能。相比之下，双迹设备仅交替地提供两个线迹中的其中一个。

　　另外，门输出G可以容易地充当延迟脉冲产生器，以在不同时间触发或者探测待测设备(DUT)，并且能够清晰地显示定时和结果输出。最终，其它延迟示波器可以通过任一单元的斜坡进行触发，以监视附加电路的详细情况。现代的示波器通常未配置所需要的输出。

　　这两个示波器都不需要延迟扫描功能，但是都应该包含用于整个信号显示的触发扫描和输入延迟线路。并且，一个示波器应该有基于时间的斜坡输出T和用来通过门输出G来调节光束强度的Z输入(图1）。

　　或者，第二个通道可以用来显示G和找出延迟扫描时间间隔。第三个方法是将门G增加到输入VIN，以便G通过一个简单的电阻性平均网络形成总和，来在显示器上作为位移显示。

　　一个10MHz Philips PM3230(主显示器)和一个15MHz Tektronix 515A(延迟显示器)用来实现这些测试。在这个串联的延迟扫描系统中，输入VIN同时与1MΩ示波器输入(In)连接。但是，通过一个10倍低电容探针或者50Ω终端电缆可以连接一个还是两个显示器，这取决于源阻抗。

　　首先，“主”示波器通过VIN或者某种适当的外部触发器触发，并且其线迹显示VIN。很快，它的同步斜坡输出T就会通过其外部触发器输入E触发延迟示波器。系统的触发级别控制(LEV)确定斜坡上的发生触发的点。

　　因此，任意调整这个LEV旋钮可以控制第二个显示器的开始延迟，这可以在整个主显示器范围内选取。每个示波器的显示器的持续时间都使用其时分旋钮(未显示）在普通方式下进行调整。

　　门输出G只是在延迟示波器内产生的启通脉冲。该输出可以通过将它与其Z输入连接容易地增加到主示波器的启通脉冲。如果G太强，普通的10倍(或者5倍)低电容探针可以用于该连接，而不需要同轴电缆。被扩充的主光束会准确地突出显示延迟显示器时间间隔，如PM3230显示器上所示。

　　这种基本的方法非常有效。但是，延迟显示器在快速转换时会出现抖动，这种抖动来自信号本身的抖动、斜坡T波动以及E处的触发器比较器。后两者可以通过在60Hz功率频率的任意固定相位处触发VIN来消除。这个过程总是可以消除电源波动效应。

　　进一步说明这一点：如果VIN是在微偏差频率处触发的快速脉冲，如61Hz，一个低抖动脉冲将以1Hz的差分频率明确地在延迟显示器上来回波动。频率正好为60Hz时，脉冲就会停止波动。

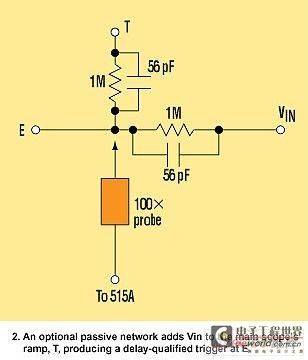

　　为了检查更高重复率的快速转换，必须在延迟之后重新触发该转换。大多数商用延迟扫描设备都可以进行此操作。图2中的可选无源平均网络就可以提供这种能够延迟的触发功能。如果斜坡T和VIN转换具有相同的极性，则通过微调LEV旋钮，E可以容易地在发生该转换(不包括其它的所有转换）时触发延迟示波器。另一方面，当它们的极性相反时，则必须在通过转换变压器或者放大器添加网络之前使其中一个反相。

　　这个网络首先将2kHz方形波用于VIN进行测试，从而确定最佳补偿电容器值为56pF。这个过程类似于微调低电容探针。为了显示以外部方式触发延迟示波器时产生的E，可以使用1pF100MΩ的低电容探针。当?插入Tek515A输入或者任何其它1MΩ示波器时，这个100倍衰减探针将在E处触发期望的转换时显示增加到斜坡的VIN信号。当插入VIN之后，515A将容易而清晰地显示任何转换，而不会发生任何可以感觉得到的抖动。
