简单双通道示波器的触发电平SLOPE.Ⅵ的创建

　　该Ⅵ的程序框图如图2所示。首先在程序中，根据输入信号矩阵，产生索引数组合数组大小的数值；然后在while循环结构中，通过“判定范围并强制转换”函数，对输入信号矩阵进行范围判断并进行类型转换，判断的x标准为触发电平Level；由此判断作为分支选择结构的选择条件，通过一些选择性的逻辑判断条件的判断后，对输入的信号进行对应信号矩阵和索引矩阵的判断后输出索引数值。


图1 触发电平SLOPE.Ⅵ控件的前面板

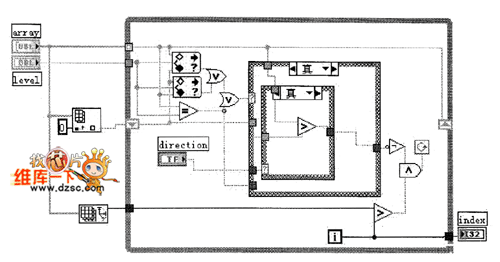

图2 触发电平SLOPE VI控件的程序框图

　　在触发电平SLOPE．Ⅵ的程序框图编写中用到了比较多的数组操作方面的内容。其中，“索引数组”和“数组大小”函数相对比较简单、比较容易理解，这几个数组操作方面的功能和特点都可以在“函数－编程→数组”子选板内找到。而“判定范围并强制转换”函数相对比较复杂，下面对这个函数稍作介绍。

　　“判定范围并强制转换”函数的选择顺序为：“函数→编程→比较一判定范围并强制转换”，如图38所示。该函数的接线端如图4所示。该函数的主要功能为：确定x是否落在给定的上下限范围内，并有选择性地强制数值落在范围之内，只有在比较元素状态时，该函数才进行强制转换。

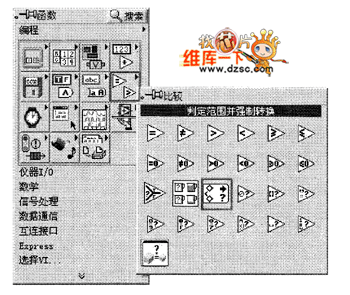

图3 判定范围并强制转换函数的选择顺序

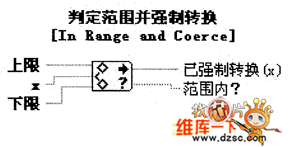

图4 判定范围并强制转换函数接线端
