简单双通道示波器VI控件的触发器子VI创建

　　图1 触发器子vl的前面板

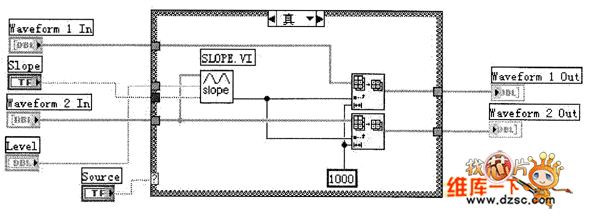

　　程序功能主要通过程序框图来实现。具体的程序框图如图2所示。图中的主要功能是通过触发源选择开关“Source”对分支选择结构进行分支选择。如果触发源是通道B触发即内触发时，那么输入的信号经过SLOPE．Ⅵ产生信号的序号index。输入分支选择块的两路通道的信号通过“数据子集”函数返回从index开始的长度为1 000的一段信号，并将这一段信号作为输出信号通过触发器子Ⅵ输出。如果触发源是通过外触发（EXT）产生，那么此时直接将输入触发器子Ⅵ的两路信号作为输出信号输出。

　　图2 触发器子Ⅵ的程序框图

　　在此程序框图中，用到“数据子集”函数，该函数的主要功能是从输入数组中返回从index开始的长度为length的一段数组。
