简单双通道示波器VI控件的触发源功能块选择

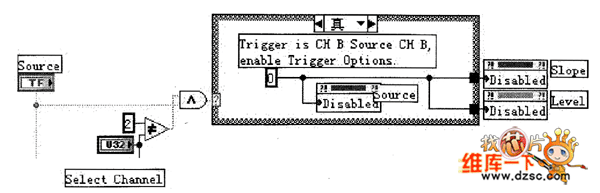

图 触发源功能块设置

　　触发源“Source”开关和通道选择开关“Select Channel”选择通过And逻辑操作后作为分支选择结构（case-switch）的选择项，若选择结果为真，此时触发通道B，将逻辑选择数值“0”作为触发源“Source”，触发极性“Slope”不口触发电位“Level”属性引用节点的设置数值，打开后两者的功能。如果case选择情况为后者，即采用外触发“EXT”，此时将逻辑选择数值“2”作为逻辑数值输入触发器面板3个控件的属性节点后，使得触发极性和触发电位取消作用。
